SmartRunner Matcher*
Software Vision Configurator
Menüpunkt Evaluation
Unter dem Menüpunkt Evaluation können Sie den Auswertebereich des Sensors einstellen.
Der Auswertebereich ist der Bereich, in dem der Sensor das eingelernte Höhenprofil sucht.
Der benötigte Auswertebereich "Evaluation ROI" wird anhand des Linienprofils unter der Regi-
sterkarte "Diagram View" eingestellt. Die Koordinaten der x- und z-Achse werden im Anzeige-
feld unterhalb der Grafik dargestellt.

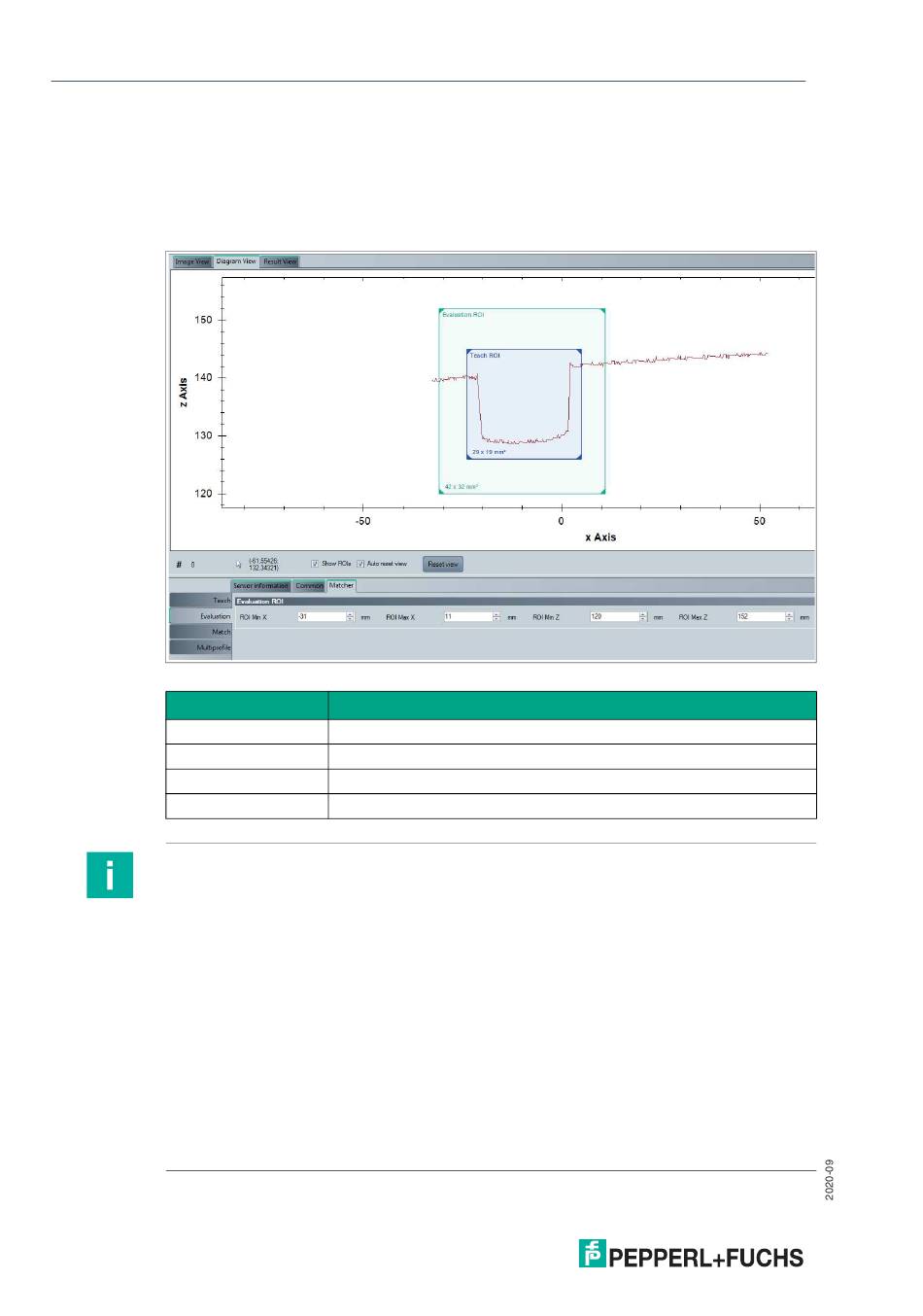

Abbildung 5.22Menüpunkt Evaluation
Bezeichnung
ROI Min X
ROI Max X
ROI Min Z
ROI Max Z
Hinweis!
Rahmengröße festlegen
Einlern- und Auswertebereich verschieben
Sie haben die Möglichkeit den Einlern- und Auswertebereich zu verschieben. Dazu klicken Sie
mit der linken Maustaste in den Einlern- bzw. Auswertebereich. Der Rahmen des angewählten
Bereichs wird gestrichelt dargestellt. Halten Sie die Maustaste gedrückt und das Fenster
bewegt sich beim Bewegen der Maus mit. Lassen Sie an dem Platz die Maustaste los, wo das
Fenster hin soll. Die Koordinaten im Anzeigefeld werden automatisch aktualisiert.
Einlern- und Auswertebereich verkleinern/ vergrößern
Sie haben die Möglichkeit den Einlern- und Auswertebereich breiter bzw. schmäler zu ziehen
oder die Höhe zu verkleinern bzw. vergrößern. Gehen Sie mit der Maus auf einen Rand des
Rahmens, bis sich der Mauszeiger verändert. Dieser wird dann zu einem Pfeil mit 2 Enden.
Wenn der Mauszeiger sich verändert hat, klicken Sie mit der linken Maustaste, halten diese
gedrückt und verschieben die Maus, bis das Fenster die gewünschte Breite bzw. Höhe hat. Die
Größe kann an allen 4 Rändern geändert werden, aber auch an den Ecken. An den Ecken wird
der Mauszeiger zum diagonalen Doppelpfeil und verändert Höhe und Breite im selben
Verhältnis. Die Koordinaten im Anzeigefeld werden automatisch aktualisiert.
42
Funktion
der kleinste Wert auf der x-Achse
der größte Wert auf der x-Achse
der kleinste Wert auf der z-Achse
der größte Wert auf der z-Achse
