SmartRunner Matcher*
Software Vision Configurator
Durch Betätigen der rechten Maustaste über das aufgenommene Bild erscheint folgendes
Kontextmenü:

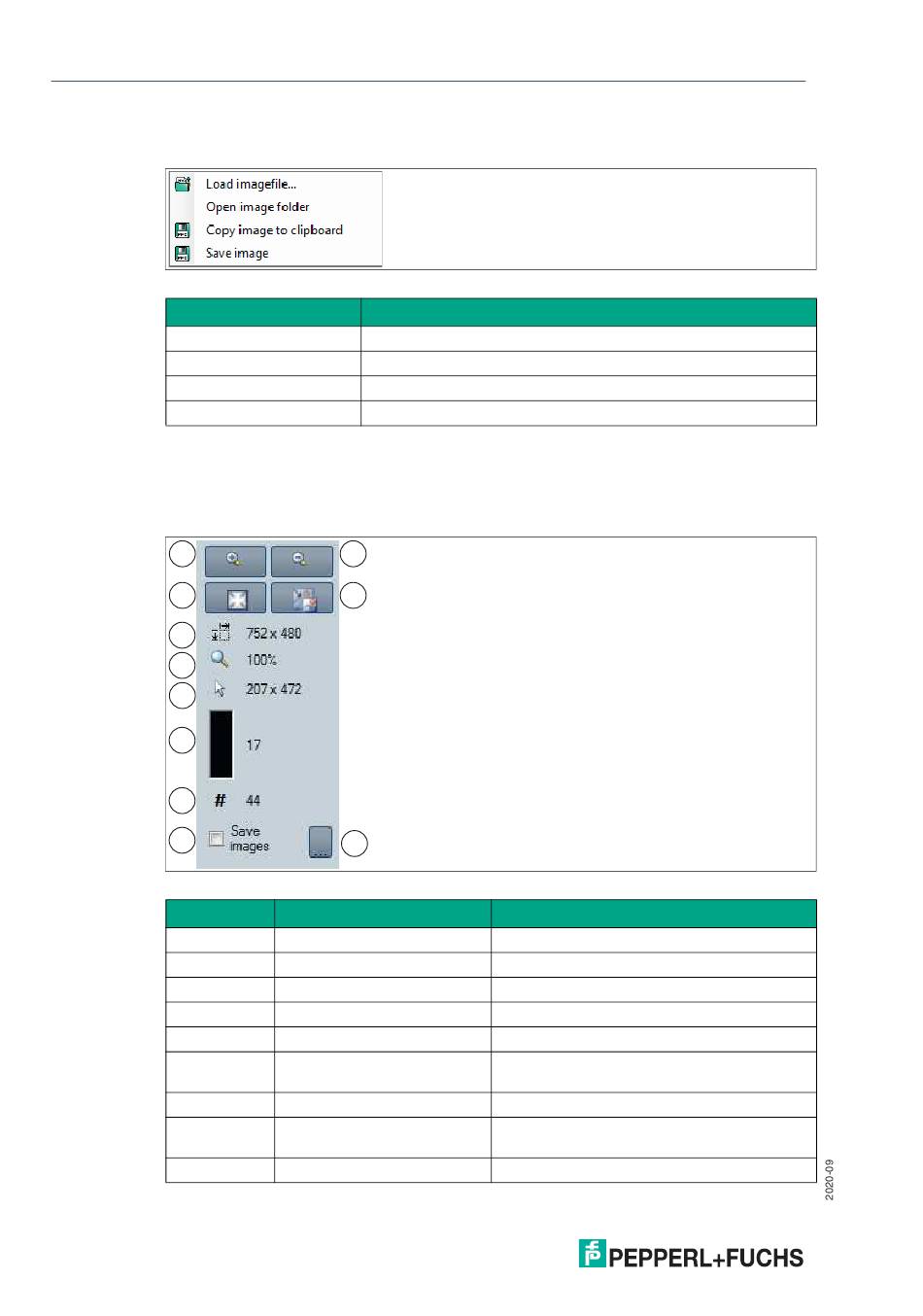

Abbildung 5.11Bildanzeige Image View Kontextmenü
Bezeichnung
Load image file...
Open image folder
Copy image to clipboard Bild in die Zwischenablage kopieren
Save image
Image View - Werkzeugleiste
Die Werkzeugleiste befindet sich auf der linken Seite unter der Registerkarte Image View. In
der Werkzeugleiste sind einige nützliche Funktionen, die zur weiteren Bearbeitung aufgenom-
mener Bilder verwendet werden. Folgende Funktionen stehen Ihnen zur Verfügung.
1
3
5
6
7
8
9
10
Abbildung 5.12Werkzeugleiste
Position
1
2
3
4
5
6
7
8
9
34
Funktion
Lädt ein Sensorbild. Das Sensorbild kann ausgewählt werden.
Öffnet den Speicherort
Speichert das angezeigte Sensorbild
2
4
11
Bezeichnung
Lupe +
Lupe -
Fenster anpassen
Originalgröße
Größenangabe
Zoomfaktor
Positionsangabe
Grauwertangabe
Bildzähler
Funktion
Bild vergrößern
Bild verkleinern
Bildgröße im Fenster anpassen
Originalbildgröße einstellen
Informationsfeld Bildgröße
Informationsfeld Zoomfaktor, Zoomfaktor
100% ist Originalbildgröße
Zeigt die Position des Mauszeigers
Grauwertangabe des Pixels, auf dem der
Mauszeiger steht
Zeigt die aktuelle Bildnummer an
