SmartRunner Matcher*
Software Vision Configurator
Menüpunkt Match
Unter dem Menüpunkt Match können Sie den x- und z-Toleranzbereich des Sensors einstel-
len. Der Toleranzbereich gibt an um welchen Wert sich das zu erkennende Höhenprofil inner-
halb des Auswertebereichs verschieben darf.

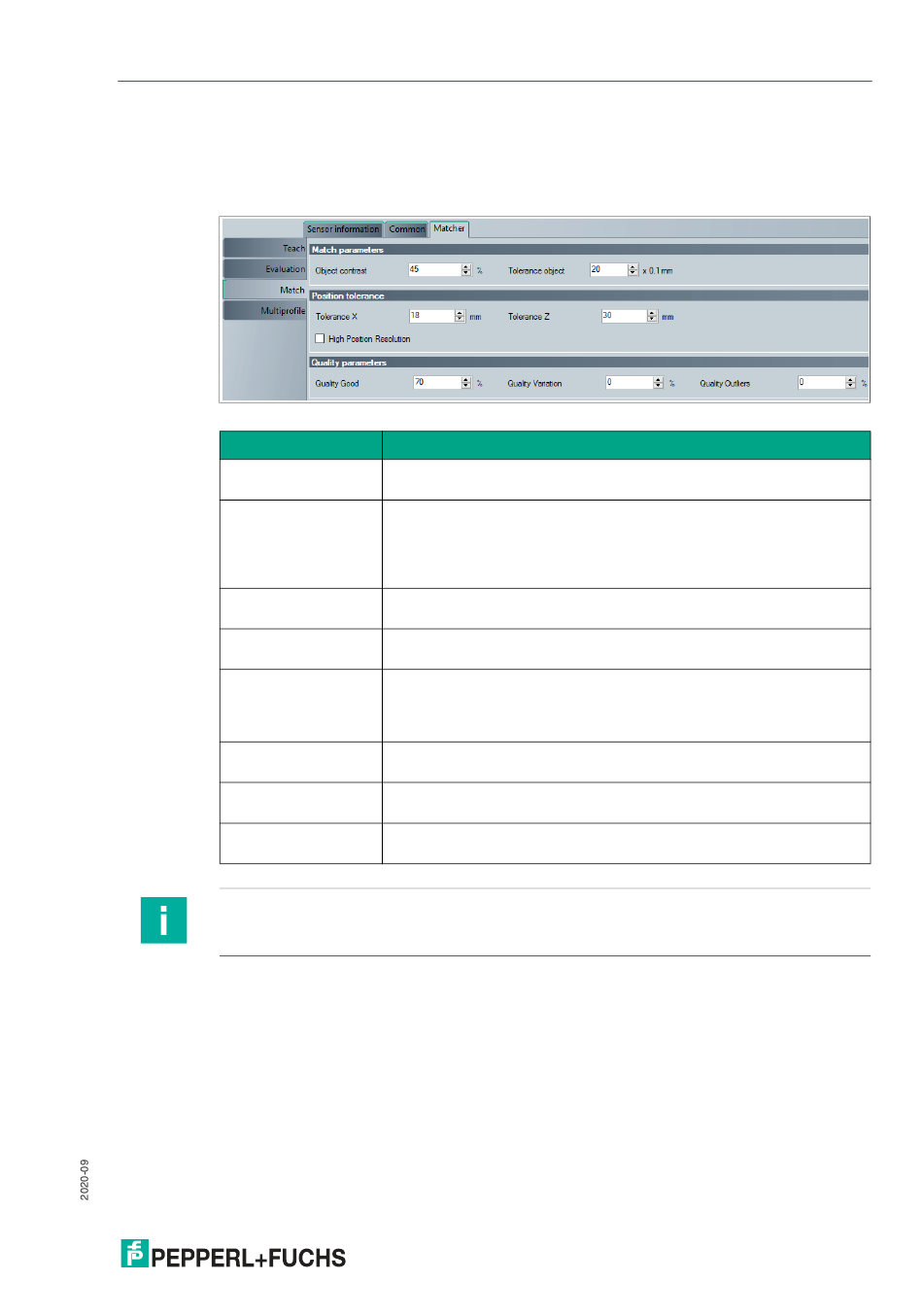

Abbildung 5.23Menüpunkt Match
Bezeichnung
Object contrast
Tolerance object
Tolerance X
Tolerance Z
High Position Resolu-
tion
Quality Good
Quality Variation
Quality Outliers
Hinweis!
Nähere Informationen zu den Qualitätsparametern finden Sie im Kapitel Bildanzeige unter
Result View (siehe Kapitel 5.6).
Funktion
Kontrastschwelle, die für die Erkennung der Laserlinie auf dem Objekt
benutzt wird.
Mit "Tolerance object" wird die Breite der Hüllkurve um das einge-
lernte Objekt in 0,1-mm-Schritten eingegeben. Die Hüllkurve ist die
Basis für die Qualitätsparameter. Die Breite der Hüllkurve ist so zu
wählen, dass sich trotz Höhenprofilabweichungen alle Gutteile-Profile
innerhalb der Hüllkurve befinden.
Maximal erlaubte Verschiebung des Objekts innerhalb des Auswerte-
bereiches in x-Richtung.
Maximal erlaubte Verschiebung des Objekts innerhalb des Auswerte-
bereiches in z-Richtung.
Mit Aktivierung der Funktion "High Position Resolution" über das Aus-
wahlkästchen wird die Positionstoleranz in 0,1-mm-Schritten in x und
z-Richtung ausgegeben. In der Standardeinstellung ist "High Position
Resolution" deaktiviert.
Qualitätsschwelle, ab der Gut- von Schlechtteilen unterschieden wer-
den.
Qualitätsschwelle, ab der Gut- von Schlechtteilen unterschieden wer-
den.
Qualitätsschwelle, ab der Gut- von Schlechtteilen unterschieden wer-
den.
