SmartRunner Matcher*
Software Vision Configurator
5.7.3
Registerkarte Matcher
Unter der Registerkarte Matcher stehen Ihnen 4 Menüpunkte zur Verfügung. In diesem
Abschnitt werden die Menüpunkte im Detail erläutert.
Menüpunkt Teach
Unter dem Menüpunkt Teach können Sie den Einlernbereich des Sensors einstellen. Mit dem
Einlernbereich wird der Bereich des zu vergleichenden Höhenprofils begrenzt. Der benötigte
Einlernbereich "Teach ROI" wird anhand des Linienprofils unter der Registerkarte "Diagram
View" eingestellt. Die Koordinaten der x- und z-Achse werden im Anzeigefeld unterhalb der
Grafik dargestellt.

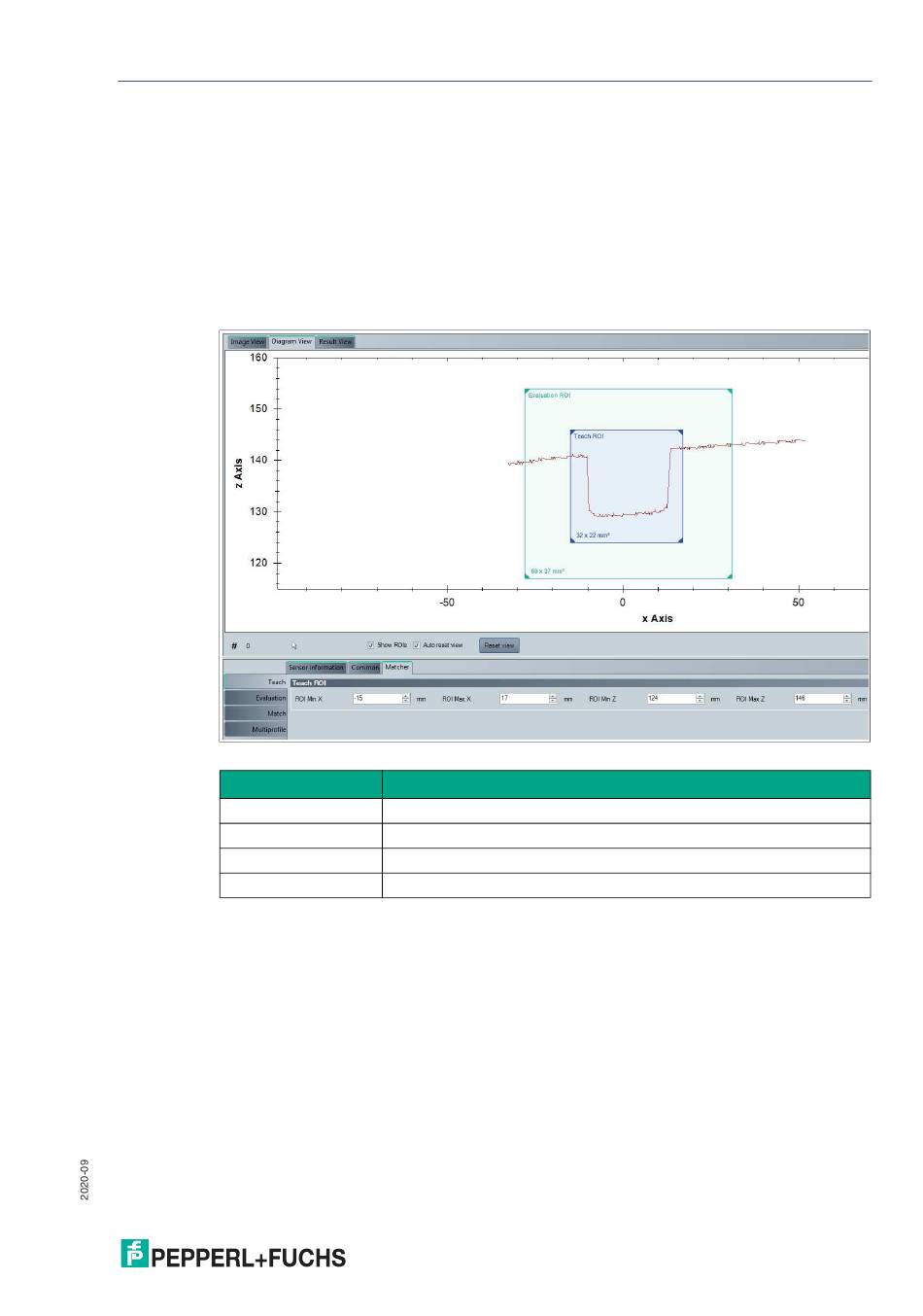

Abbildung 5.21Menüpunkt Teach
Bezeichnung
ROI Min X
ROI Max X
ROI Min Z
ROI Max Z
Funktion
der kleinste Wert auf der x-Achse
der größte Wert auf der x-Achse
der kleinste Wert auf der z-Achse
der größte Wert auf der z-Achse
41
