SmartRunner Matcher*
Software Vision Configurator
Position
10
11

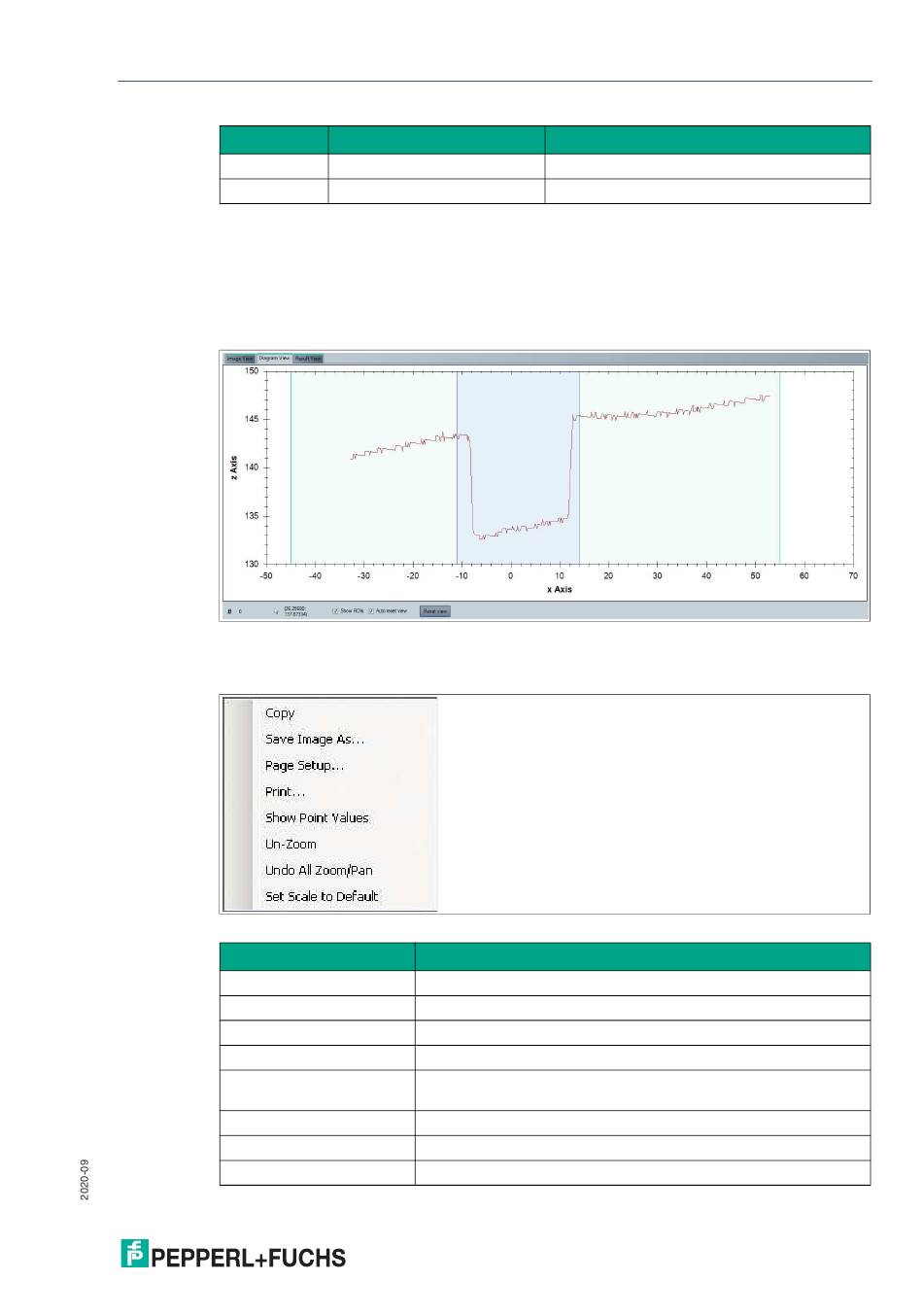

Diagram View
Unter der Registerkarte Diagram View können Sie die grafische Darstellung der Ergebnisda-
ten öffnen. Dazu müssen Sie in der Symbolleiste die Schaltflächen Teach > Trigger laser >
Get lines anklicken. Anschließend kann über die Schaltfäche Get lines die grafische Darstel-
lung abgerufen werden. Dabei wird über die Schaltfläche Get lines keine neue Bildaufnahme
und Auswertung ausgelöst, hierzu muss vorher Trigger laser angeklickt werden.
Abbildung 5.13Diagram View
Durch Betätigen der rechten Maustaste über die grafische Darstellung erscheint folgendes
Kontextmenü:
Abbildung 5.14Bildanzeige Diagram View Kontextmenü
Bezeichnung
Copy
Save Image As...
Page Setup...
Print...
Show Point Values
Un-Zoom
Undo All Zoom/Pan
Set Scale to Default
Bezeichnung
Bild speichern
Pfad auswählen
Funktion
Diagramm in Arbeitsspeicher kopieren
Diagramm auf Festplatte speichern
Seiteneinrichtung für die Druckfunktion
Diagramm drucken
Zeigt Werte der diskreten Linienpunkte in Weltkoordinaten [mm]
als Tooltip an.
Letzten Zoomvorgang rückgängig machen
Alle Zoom- und Schwenkvorgänge rückgängig machen
Skaliert den Maßstab anhand der Liniendaten
Funktion
Bild nach der Übertragung speichern
Pfad auf dem Speichermedium auswählen
35
