SmartRunner Matcher*
Produktspezifikationen
2
Produktspezifikationen
2.1
Einsatz und Anwendung
Dieses Handbuch ist gültig für die Lichtschnittsensoren SmartRunner Matcher (im Nachfolgen-
den Sensor genannt). Der Sensor vergleicht aktuelle Höhenprofile mit einem vorher eingelern-
ten Höhenprofil. Der Sensor basiert auf der SmartRunner-Technologie und vereint das
Lichtschnittverfahren zur Erfassung von Höhenprofilen mit einem 2D-Vision-Sensor.
Beim Lichtschnittverfahren wird mit einer Sendeoptik eine Laserlinie auf ein Objekt projiziert.
Diese wird in einem bestimmten Winkel von einer Kamera erfasst. Anschließend wird über das
Triangulationsprinzip ein Höhen- und Breitenprofil erstellt. Diese Lasertechnologie ermöglicht
sichere Messungen auf unterschiedlichen Oberflächen.
Die Inbetriebnahme und die Bedienung des Sensors erfolgen über die Software "Vision Confi-
gurator". Zusätzlich können voreingestellte Parameter über DataMatrix-Steuercodes auf den
Sensor übertragen werden. Auf diese Weise haben Sie die Möglichkeit, die Einstellungen
schnell an die Gegebenheiten der Messumgebung und des Messobjektes ohne den Einsatz
eines Laptops im Austauschfall anzupassen.
Aufbau des Sensors
5
1

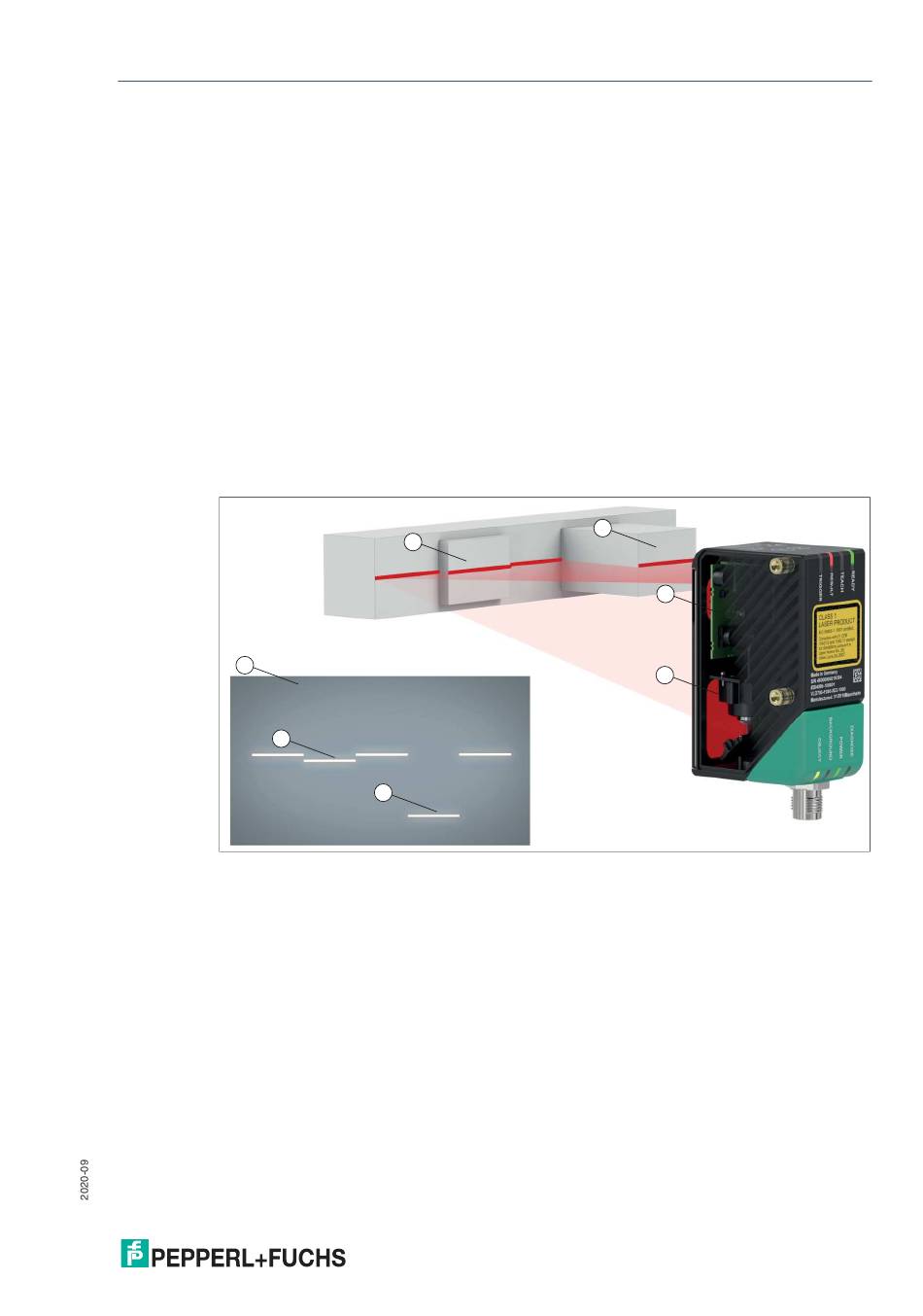

Abbildung 2.1 Übersicht Komponenten und Messergebnis
1
Flaches Profil
2
Erhöhtes Profil
3
Sendeoptik (Vision-Sensor inklusive LED-Beleuchtung)
4
Kamera
5
Höhenprofil auf Bildaufnehmer (Messergebnis)
Der SmartRunner verfügt über eine optimierte Hard- und Softwareplattform. Er wird in ver-
schiedenen Varianten für bestimmte Applikationen angeboten. Das Gerät ist nach Laser-
schutzklasse 1 zertifiziert.
1
2
2
3
4
7
