VOS412-BIS
Produktbeschreibung
4
Produktbeschreibung
4.1
Vision Optical Sensor - Anwendung und Einsatzgebiete
Der Bogenidentifikationssensor von Pepperl+Fuchs ermöglicht eine schnelle und einfache
Überwachung der korrekten Bogenfolge z.B. in Zusammentrag-, Falz- und Bindemaschinen.
Die Überwachung kann entweder durch einen Bildvergleich oder durch Einlesen von auf den
Bögen aufgedruckten Barcodes erfolgen. Die Inspektion erfolgt schritt haltend im
Maschinentakt bei Papiergeschwindigkeiten von bis zu 4 m/s und max. 10 Bögen/s. Der Sensor
erhält ein Triggersignal und liefert digitale Signale zurück, ob der aktuelle Bogen dem
eingelernten Muster entspricht. Das Triggersignal kann mittels eines Encodersignals
wegsynchron verzögert werden. Das Gerät kann sowohl lokal ("stand alone") als auch im
Verbund mit mehreren Sensoren über ein Netzwerk betrieben werden. Der Sensor beinhaltet
Kamera, Beleuchtungseinheit und Auswerterechner mit digitalen Ein- und Ausgangssignalen
sowie einer Netzwerk-Schnittstelle. Die Anbindung des Sensors an eine Maschinensteuerung
erfolgt über diese Schnittstellen. Die zeitkritischen Signale wie Trigger und Ergebnis werden
über die digitalen Ein-Ausgänge übertragen, über die Netzwerk-Schnittstelle können
Kommandos zur Betriebsart-Umschaltung und zur Einstellung verschiedener Parameter an
den Sensor geschickt sowie Bilder geladen werden

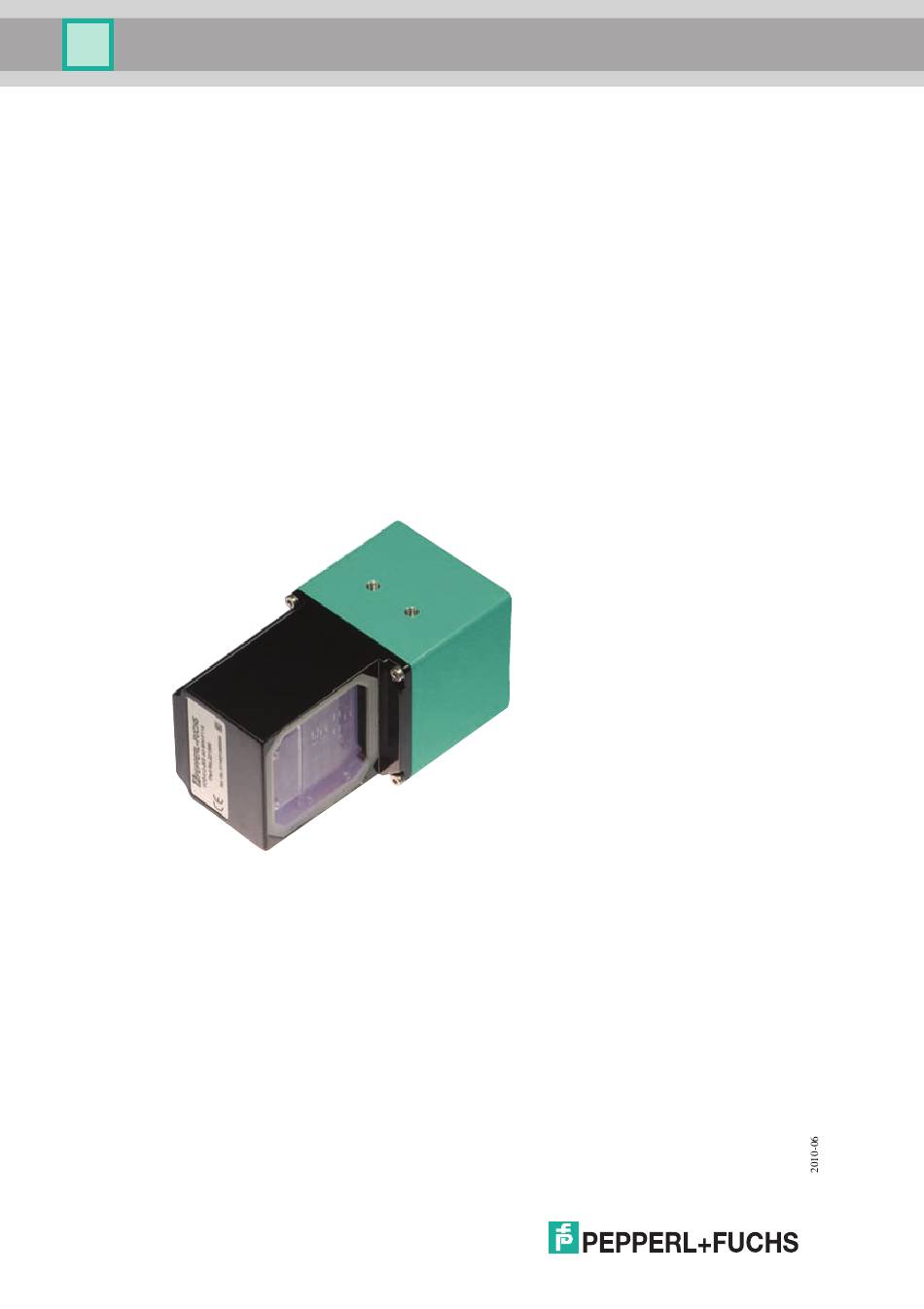

Der Bogenidentifikationssensor ist kompakt in einer Komponente verbaut: Kamera und
Beleuchtungseinheit sowie eine DSP-Platine zur Digitalisierung und Weiterverarbeitung der
aufgenommenen Bildinformationen finden in einem Gehäuse Platz.
