SmartRunner Matcher*
Software Vision Configurator
Menüpunkt Mode
Unter dem Menüpunkt Mode können Sie den "Presentation mode" und die "Funktionstasten 1
und 2" aktivieren bzw. deaktivieren. Mit gesetztem Häkchen sind der "Presentation mode" und
die "Funktionstasten 1 und 2" aktiviert, ohne Häkchen deaktiviert.

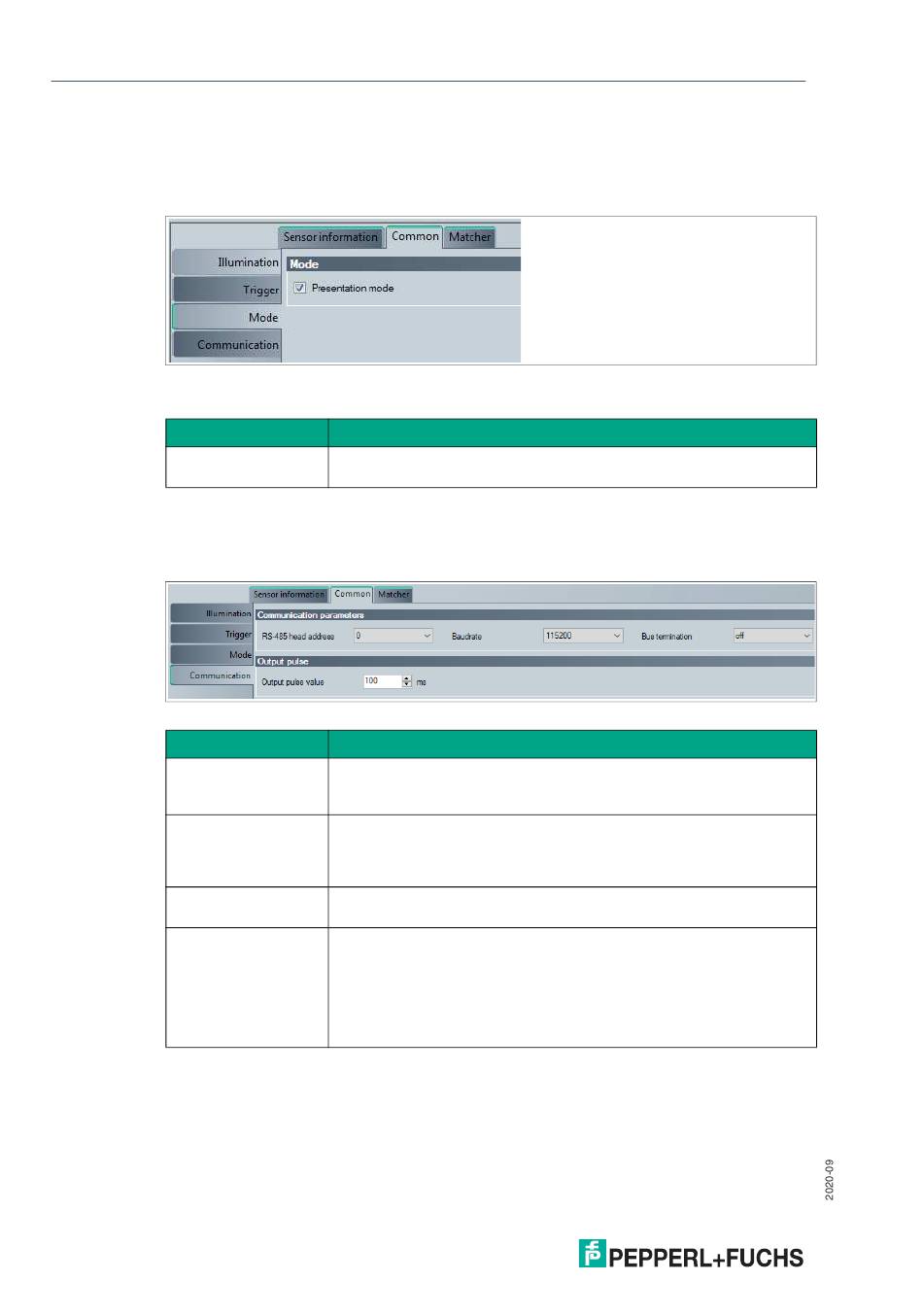

Abbildung 5.19Menüpunkt Mode
Bezeichnung
Presentation mode
Menüpunkt Communication
Unter dem Menüpunkt Communication können Sie die Verbindungsparameter zwischen
Sensor und Computer einstellen.
Abbildung 5.20Menüpunkt Communication
Bezeichnung
RS-485 head address Adresse im RS-485-Bus. Die Adresse wird bei jedem RS485-Kom-
Baudrate
Bus termination
Output pulse value
40
Funktion
Betriebsmodus für die Präsentation bzs. Test ohne Zuhilfenahme
eines PC
Funktion
mando mitgeschickt und dient zur Identifikation, wenn mehrere Sen-
soren im Bus verbaut sind.
Einstellung der Datenübertragungsgeschwindigkeit. Der Standardwert
des Sensors beträgt 115200 Bps. Beim Ändern der Baudrate wird
automatisch die Baudrate des Vision Configurators umgestellt, so
dass eine Kommunikation weiterhin möglich bleibt.
Aktiviert den integrierten Abschluss-Widerstand, um den RS-485-Bus
am Sensor zu terminieren
Gepulstger Ausgang: Der Ausgang pulsiert von 0 zu 1 und zurück zu 0
entsprechend der eingestellten Pulszeit. Die Pulszeit muss niedriger
sein als die Aufnahmezeit. Der maximale Ausgangsimpulswert beträgt
5 s.
Die Standardeinstellung der Pulszeit beträgt 0 ms. Dabei bleibt der
Ausgang solange konstant bis eine Zustandsänderung (z.B. nach
mehreren Gut-Erkennungen eine Fehlkennung) eintritt.
