SmartRunner Matcher*
Produktspezifikationen
Beschreibung der LEDs

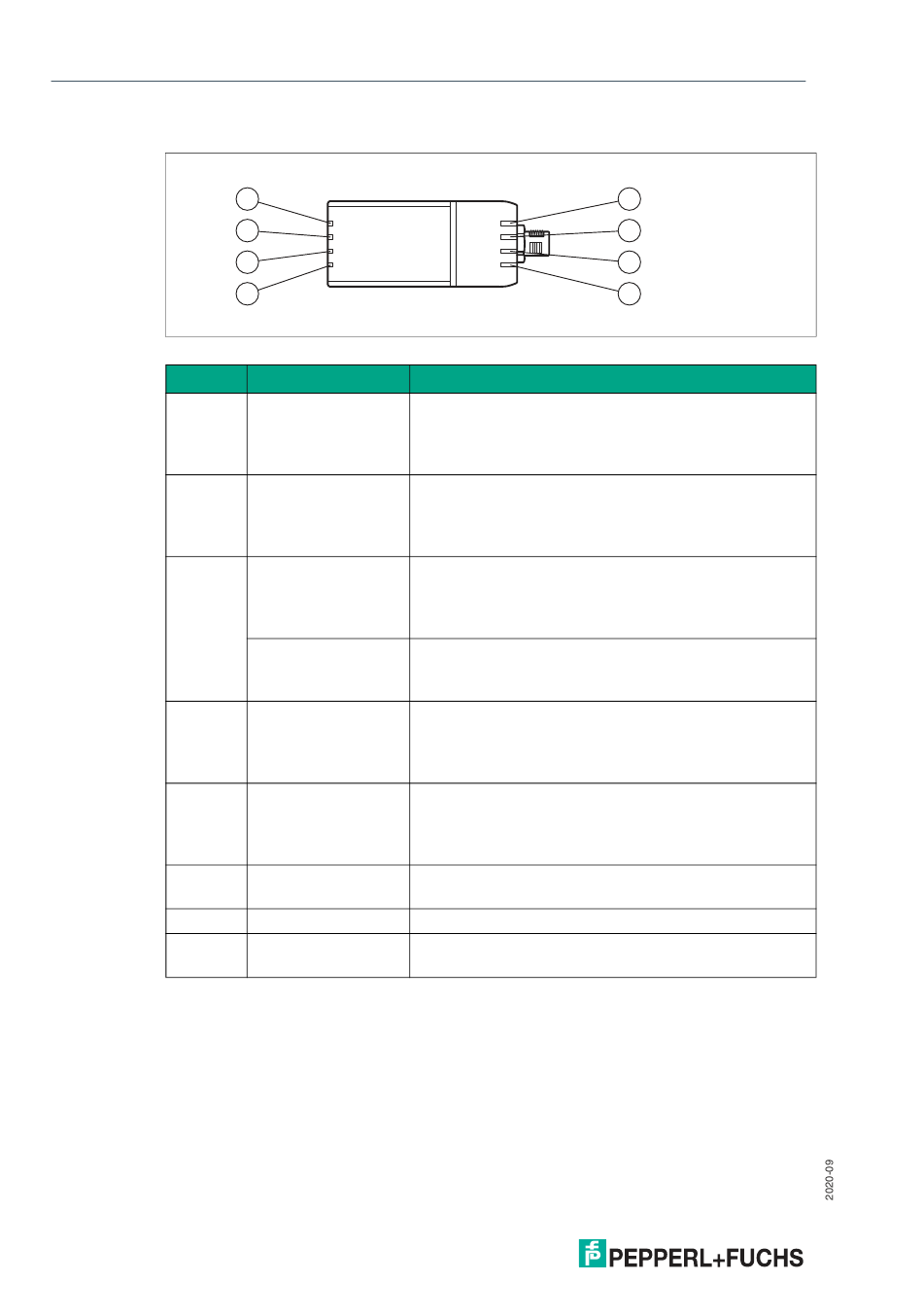

Abbildung 2.7 Übersicht LEDs
Position
1
2
3
4
5
6
7
8
12
1
2
3
4
Bezeichnung
Funktion
Ready (grün/rot)
•
•
•
Match 3/4 (grün/gelb)
•
•
Result (grün/rot)
•
•
Im Codekartenmodus
•
gilt
•
•
Match 1/2 (grün/gelb)
•
•
Diagnose (rot)
•
•
•
POWER (grün)
•
•
Teach (gelb)
•
TRIGGER (gelb)
•
Leuchtet rot, wenn eine Sensorstörung vorliegt
Leuchtet grün, wenn der Sensor betriebsbereit ist
Blinkt grün, wenn der Sensor im Konfigurationsmodus
ist
Leuchtet grün, wenn das gescannte Profil mit dem ein-
gelernten Profil 3 übereinstimmt (MATCH 3)
Leuchtet gelb, wenn das gescannte Profil mit dem ein-
gelernten Profil 4 übereinstimmt (MATCH 4)
Leuchtet grün, wenn ein gescanntes Profil mit einem
eingelernten Profil übereinstimmt
Leuchtet rot, wenn ein gescanntes Profil mit keinem
eingelernten Profil übereinstimmt
Leuchtet grün, wenn korrekter Code gelesen wurde
Leuchtet rot, wenn falscher Code gelesen wurde
Aus, wenn kein Code gelesen wird
Leuchtet grün, wenn das gescannte Profil mit dem ein-
gelernten Profil 1 übereinstimmt (MATCH 1)
Leuchtet gelb, wenn das gescannte Profil mit dem ein-
gelernten Profil 2 übereinstimmt (MATCH 2), optional
Leuchtet rot, wenn ein Busfehler aufgetreten ist
Leuchtet rot, wenn ein Systemfehler beim Interface-
Controller aufgetreten ist
Blinkt rot, wenn Sensor im Update-Modus ist
Leuchtet auf, sobald Spannung anliegt
Blinkt im Konfigurationsmodus
Leuchtet gelb während des Einlernvorgangs
Leuchtet gelb, wenn das Hardware-Triggersignal ange-
steuert wird
5
6
7
8
