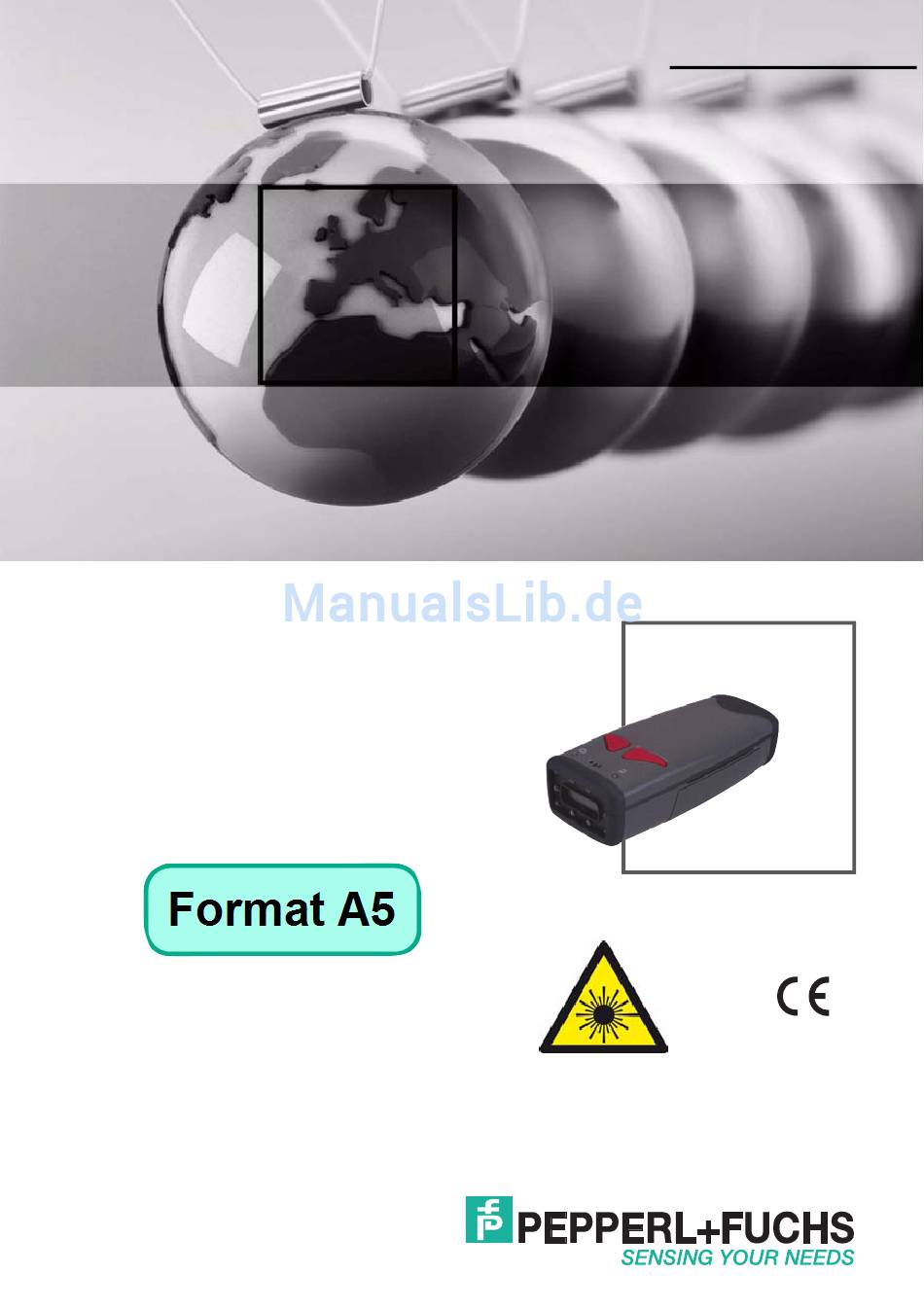

- Seite 1 FABRIKAUTOMATION HANDBUCH ODT-HH-MAH200 Handheld...
- Seite 2 ODT-HH-MAH200 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
-
Seite 3: Inhaltsverzeichnis
ODT-HH-MAH200 Inhalt 1 Einleitung ................5 2 Konformitätserklärung ............6 3 Sicherheit ................7 Sicherheitsrelevante Symbole...............7 Bestimmungsgemäße Verwendung ..............7 Allgemeine Sicherheitshinweise..............7 4 Produktbeschreibung ............10 MAH 200 - Einsatz und Anwendung ............10 Anzeigen und Bedienelemente ..............11 Schnittstellen und Anschlüsse ..............12 Lieferumfang ....................12... - Seite 4 ODT-HH-MAH200 Inhalt 7 Optimierung des Handhelds ........... 38 Werkseinstellungen ..................38 Programmierung verschiedener Code-Symbologien........39 7.2.1 Aztec ..................... 39 7.2.2 Codabar....................39 7.2.3 Codablock F ..................39 7.2.4 Code 11....................40 7.2.5 Code 39....................40 7.2.6 Code 93....................41 7.2.7 Code 128....................41 7.2.8 Composite .....................
-
Seite 5: Einleitung
Einleitung Einleitung Herzlichen Glückwunsch Sie haben sich für ein Gerät von Pepperl+Fuchs entschieden. Pepperl+Fuchs entwickelt, produziert und vertreibt weltweit elektronische Sensoren und Interface-Bausteine für den Markt der Automatisierungstechnik. Bevor Sie dieses Gerät montieren und in Betrieb nehmen, lesen Sie diese Betriebsanleitung bitte sorgfältig durch. -
Seite 6: Konformitätserklärung
Konformitätserklärung Dieses Produkt wurde unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. Hinweis! Eine Konformitätserklärung kann beim Hersteller angefordert werden. Der Hersteller des Produktes, die Pepperl+Fuchs GmbH in D-68307 Mannheim, besitzt ein zertifiziertes Qualitätssicherungssystem gemäß ISO 9001. ISO9001... -
Seite 7: Sicherheit
ODT-HH-MAH200 Sicherheit Sicherheit Sicherheitsrelevante Symbole Gefahr! Dieses Symbol kennzeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten drohen Personenschäden bis hin zum Tod. Warnung! Dieses Zeichen warnt vor einer möglichen Störung oder Gefahr. Bei Nichtbeachten drohen Personenschäden oder schwerste Sachschäden. Vorsicht! Dieses Zeichen warnt vor einer möglichen Störung. - Seite 8 Austretende Laserstrahlen können beim Öffnen des Gehäuses Ihre Augen verletzen. Öffnen Sie nicht das Gehäuse des Handhelds. Wenden Sie sich bei Störungen an Pepperl+Fuchs. Vermeiden Sie es, direkt in Laserstrahlung zu blicken. Dieser Sicherheitshinweis befindet sich zusätzlich im Inneren des Gehäuses: CAUTION - CLASS 3R...
- Seite 9 ODT-HH-MAH200 Sicherheit Verwenden Sie ausschließlich das empfohlene Originalzubehör. Die Verantwortung für das Einhalten der örtlich geltenden Sicherheitsbestimmungen liegt beim Betreiber. Die Installation und Inbetriebnahme aller Geräte darf nur durch eingewiesenes Fachpersonal durchgeführt werden. Eigene Eingriffe und Veränderungen sind gefährlich und es erlischt jegliche Garantie und Herstellerverantwortung.
-
Seite 10: Produktbeschreibung

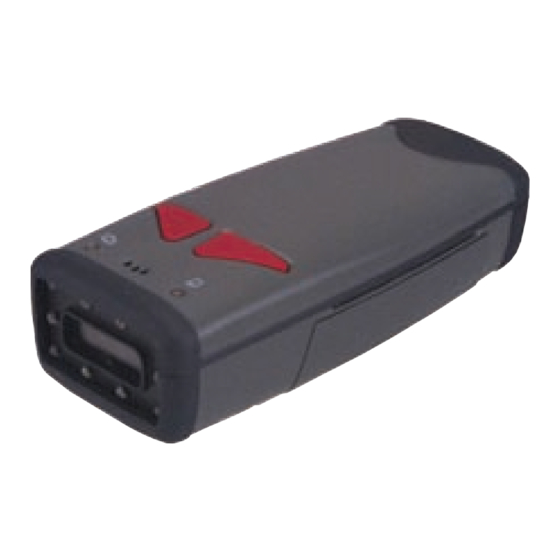

Sichtfelds mit 2 Lesebereichen und eines 400 MHz-Prozessors präsentiert sich mit dem MAH200 ein leichtes, schnelles Handheld, das alle Anforderungen an ein modernes Handheld für 1D- und 2D-Codes optimal erfüllt. Abbildung 4.1: Das mobile ODT-HH-MAH200-Handheld Eigenschaften im Überblick: liest hochauflösende 2D-Codes nahezu genauso schnell wie ■... -
Seite 11: Anzeigen Und Bedienelemente
ODT-HH-MAH200 Produktbeschreibung Anzeigen und Bedienelemente rechte Triggertaste: Tastenbelegung programmierbar linke Triggertaste: Tastenbelegung programmierbar : Anzeige der internen Speicherkapazität/Anzeige Verbindungsstatus Beleuchtungs-LEDs Ziellaser und Kamera : Power ON/Anzeige der Akkukapazität Auf der Oberseite des Handhelds befinden sich 2 LEDs, die mit dem Symbolen gekennzeichnet sind. -
Seite 12: Schnittstellen Und Anschlüsse
ODT-HH-MAH200 Produktbeschreibung Die folgende Tabelle zeigt alle Rückmeldungen, die das Handheld mittels LEDs darstellt. Akustisches Signal Handheld erfolgreich blink rot, gelb oder blink rot, gelb oder 1 Signalton eingeschaltet grün grün Handheld wird mit Akku blinkt ca. alle 15 betrieben Sekunden grün, gelb... -
Seite 13: Sichtfeld Des Handhelds
100 mm 200 mm 300 mm 400 mm 500 mm Nahbereich Neutraler Bereich Fernbereich Abbildung 4.2: Sichtfeld des Handhelds ODT-HH-MAH200 Zubehör Es steht Ihnen verschiedenes Zubehör zur Verfügung. 4.6.1 Zubehör für Schnittstellen Folgendes Schnittstellen-Zubehör ist optional erhältlich: Bezeichnung Beschreibung ODZ-MAH-B15-M3 Bluetooth-Modem (ohne Kabel), eingestellt auf 4.6.2... -
Seite 14: Anschlusskabel
ODT-HH-MAH200 Produktbeschreibung 4.6.3 Anschlusskabel Folgende Anschlusskabel sind optional erhältlich: Bezeichnung Beschreibung ODZ-MAH-CAB-B14 Anschlusskabel USB-Schnittstelle, Länge ca. 180 cm ODZ-MAH-CAB-B14-3.7m Anschlusskabel USB-Schnittstelle, Länge 370 cm ODZ-MAH-CAB-R2 Anschlusskabel RS 232-Schnittstelle, Länge ca. 120 cm ODZ-MAH-CAB-R6 Anschlusskabel PS/2-Schnittstelle, Länge 120 cm 4.6.4 Akkus und Batterien Folgende Akkus sind optional erhältlich:... -
Seite 15: Installation
Überprüfen Sie den Lieferumfang anhand Ihrer Bestellung und der Lieferpapiere auf Vollständigkeit und Richtigkeit. Bei auftretenden Fragen wenden Sie sich bitte an Pepperl+Fuchs. Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu einem späteren Zeitpunkt eingelagert oder verschickt werden muss. - Seite 16 ODT-HH-MAH200 Installation Schieben Sie die Arretiervorrichtung nach oben und drücken Sie den Akku hinein. Halten Sie den Akku in das Handheld gedrückt und lassen Sie die Arretiervorrichtung los, damit der Akku einrastet. Akku laden Um den Akku zu laden, gehen Sie wie folgt vor: Verbinden Sie das Handheld inklusive Akku mit einem Schnittstellenkabel.
-
Seite 17: Handgriffmontage
ODT-HH-MAH200 Installation Handgriffmontage Handgriff mit Kabelanschluss anbringen Um den Handgriff am Handheld anzubringen, gehen Sie wie folgt vor: Entfernen Sie ggf. den Akku aus dem Batteriefach des Handhelds. Ziehen Sie vorsichtig den hinteren, flexiblen Teil des Handgriffs, auf dem der Stecker montiert ist nach unten. - Seite 18 ODT-HH-MAH200 Installation Schnittstellenkabel gegen versehentliches Herausziehen sichern Um das Schnittstellenkabel gegen versehentliches Herausziehen zu sichern, haben Sie die Möglichkeit, eine Schutzkappe anzubringen. Gehen Sie dazu wie folgt vor: Befestigen Sie das Schnittstellenkabel an der Kabelanschlussbuchse des Handgriffs. Führen Sie das Kabel in den Schlitz der Schutzkappe ein und schieben Sie die Schutzkappe in Richtung der Kabelanschlussbuchse.
- Seite 19 ODT-HH-MAH200 Installation Handgriff demontieren Um einen Handgriff zu demontieren, gehen Sie wie folgt vor: Falls Sie das Handheld mit Schrauben am Handgriff fixiert haben, lösen Sie die Schrau- ben. Schieben Sie die Arretiervorrichtung in Pfeilrichtung und drücken Sie das Handheld aus der Halterung.
-
Seite 20: Inbetriebnahme
ODT-HH-MAH200 Inbetriebnahme Inbetriebnahme Positionier- und Lesetechniken Dieses Handheld verwendet eine digitale Kameratechnologie, um ein Bild des zu lesenden Codes aufzunehmen. Nachdem ein Bild aufgenommen wurde, wertet das Handheld die in der Aufnahme enthaltenen Daten mit Hilfe hoch entwickelter Auswerteverfahren aus. -
Seite 21: Betriebsmodi
Stromstärke ab, die der Rechner über den USB-Anschluss liefert. Versorgt der Rechner den USB-Anschluss nicht mit genügend Strom, so ist entweder ein USB-Hub mit eigenem Netzteil erforderlich oder das Handheld benötigt einen Akku. Dieses optionale Zubehör () erhalten Sie bei Pepperl+Fuchs. -
Seite 22: Im Batch-Mode Existieren 3 Betriebsmodi
ODT-HH-MAH200 Inbetriebnahme Im Batch-Mode existieren 3 Betriebsmodi: Send & Buffer Mode (Default-Einstellung) Sobald Sie das Handheld mit einem Schnittstellenkabel verbinden oder die Bluetooth-Verbindung wieder zu Stande kommt, werden die Daten automatisch auf den Rechner übertragen und aus dem internen Speicher des Handhelds gelöscht. - Seite 23 ODT-HH-MAH200 Inbetriebnahme Send & Log Mode Sobald Sie das Handheld mit einem Schnittstellenkabel verbinden oder die Bluetooth-Verbindung wieder zu Stande kommt, werden die Daten automatisch auf den Rechner übertragen. Im Speicher des Handhelds verbleibt eine Sicherheitskopie der Daten, die Sie bei Bedarf manuell löschen müssen (siehe "Daten manuell übetragen und löschen"...
- Seite 24 ODT-HH-MAH200 Inbetriebnahme Um alle Daten, die noch nicht zum Rechner gesendet wurden, aus dem internen Speicher des Handhelds zum Rechner zu übertragen, scannen Sie den Code Transfer Only Unsent Data in Memory (diese Funktion steht Ihnen nur im Batch-Mode- Betriebsmodus "Send & Log" zur Verfügung): Scannen Sie den Code Save Settings: Um alle Daten aus dem internen Speicher des Handhelds zu löschen, scannen Sie den...
-
Seite 25: Kabelbetrieb: Usb-Schnittstelle
ODT-HH-MAH200 Inbetriebnahme 6.2.2 Kabelbetrieb: USB-Schnittstelle Schnittstellenkabel am Handheld anschließen Um das Schnittstellenkabel am Handheld anzuschließen, gehen Sie wie folgt vor: Drehen Sie den 8-poligen DIN-Stecker so, dass die darauf abgebildeten entgegengesetzt gerichteten Pfeile nach unten zeigen. Halten Sie das Handheld so in der Hand, dass die Bedienfläche nach oben zeigt. - Seite 26 ODT-HH-MAH200 Inbetriebnahme USB-Kommunikationseinstellung ändern Um die einzelne Einstellungen der USB-Verbindung zu ändern, scannen Sie den jeweiligen Code (siehe Tabelle "USB-Kommunikationseinstellungen" auf Seite 26). USB-Kommunikationseinstellungen USB Keyboard Mode (Default) Um alle zukünftig gescannten Daten vom Handheld an den Rechner zu übertragen und dort so zu behandeln, als sei eine USB-Tastatur für die Dateneingabe...
-
Seite 27: Kabelbetrieb: Ps/2-Schnittstelle
ODT-HH-MAH200 Inbetriebnahme 6.2.3 Kabelbetrieb: PS/2-Schnittstelle Hinweis! Benötigtes PS/2-Schnittstellenkabel Für die Verbindung des Handhelds zum Rechner benötigen Sie ein PS/2- Schnittstellenkabel mit den folgenden Steckverbindern: 8-poliger DIN-Stecker für den Anschluss am Handheld. ■ PS/2-Buchse für den Anschluss einer externen Tastatur. ■... -
Seite 28: Kabelbetrieb: Rs 232-Schnittstelle
ODT-HH-MAH200 Inbetriebnahme Um die Einstellungen zu speichern, scannen Sie den Code Save Settings: Das Handheld ist betriebsbereit. Das Handheld wird über die PS/2-Schnittstelle mit Spannung versorgt. Aus diesem Grund benötigen Sie kein zusätzliches Netzteil. 6.2.4 Kabelbetrieb: RS 232-Schnittstelle Schnittstellenkabel am Handheld anschließen Um das Schnittstellenkabel am Handheld anzuschließen, gehen Sie wie folgt vor:... - Seite 29 ODT-HH-MAH200 Inbetriebnahme Um den Betriebsmodus auf RS 232 umzustellen, scannen Sie den Code RS 232 One Way Mode: Um die Einstellungen zu speichern, scannen Sie den Code Save Settings: Das Handheld verwendet nun die Werkseinstellung für den Betrieb über ein RS 232- Schnittstellenkabel (RS 232 One Way Mode, 56700 Baud, 2 Stopbits, 8 Datenbits, keine Parität) und ist betriebsbereit.
-
Seite 30: Besonderheiten Der Rs 232-Schnittstelle
ODT-HH-MAH200 Inbetriebnahme RS 232-Kommunikationsparameter ändern Um die einzelne Einstellungen der RS 232-Verbindung zu ändern, scannen Sie den jeweiligen Code. RS 232-Kommunikationseinstellungen Datenbit setzen 7 Datenbits 8 Datenbits (Default) Stoppbit setzen 2 Stoppbits 1 Stoppbit (Default) Baudrate einstellen 1200 2400 4800... - Seite 31 ODT-HH-MAH200 Inbetriebnahme 1. Automatische Kabelerkennung (RS 232 Batch-Cable Detect): In diesem RS 232- Betriebsmodus überprüft das Handheld zunächst, ob es über die RS 232-Schnittstelle mit dem Rechner verbunden ist. • Falls das Handheld über die RS 232-Schnittstelle mit einem Rechner verbunden ist, werden die Daten ohne Zwischenspeicherung im internen Speicher direkt an den Rechner gesendet.
-
Seite 32: Betrieb Mit Bluetooth
ODT-HH-MAH200 Inbetriebnahme 6.2.5 Betrieb mit Bluetooth Dieses Handheld verfügt über eine drahtlose Bluetooth-Schnittstelle mit einer Funkeinrichtung der Klasse 1. Damit ist eine drahtlose Punkt-zu-Punkt- Kommunikation mit anderen Bluetooth-fähigen Geräten möglich. Falls das andere Bluetooth-fähige Gerät ebenfalls eine Funkeinrichtung der Klasse 1 besitzt, ergibt sich im freien Feld eine Reichweite von ca. - Seite 33 Zahlencode finden Sie auf dem Bluetooth-fähigen Gerät bzw. im Handbuch zu Ihrem Bluetooth-fähigen Gerät. Falls Sie ein Bluetooth-Modem von Pepperl+Fuchs einsetzen, verwenden Sie in diesem Fall den Data Matrix Code, der auf der Oberseite des Modems aufgedruckt ist, als QuickConnect Code.
- Seite 34 Um den Bluetooth-Betriebsmodus 1way Weite zu aktivieren, scannen Sie den Code RF One Way Mode (Max Range): Der Betrieb eines Bluetooth-Modems von Pepperl+Fuchs erfordert den Bluetooth- Betriebsmodus 2way. Um den Bluetooth-Betriebsmodus 2way zu aktivieren, scannen Sie den Code RF Two Way Mode: Bluetooth-Verbindung trennen Sie haben die Möglichkeit, die Bluetooth-Verbindung manuell zu trennen.
-
Seite 35: Bluetooth-Verbindung Wiederherstellen
Kommunikation nur zwischen diesem einen Handheld und dem Modem möglich. Um die permantente Bluetooth-Verbindung zu aktivieren, gehen Sie wie folgt vor: Falls Sie ein Bluetooth-Modem von Pepperl+Fuchs einsetzen, scannen Sie den Data Ma- trix Code, der auf der Oberseite des Modems aufgedruckt ist bzw. scannen Sie den mit dem Quick Connect Code Generator erzeugten Data Matrix Code (siehe "Handhelds... - Seite 36 ODT-HH-MAH200 Inbetriebnahme Um die automatische Bluetooth-Verbindungsherstellung zu deaktivieren, scannen Sie den Code Bluetooth Radio Auto Connect Off: Tipp Falls Sie die automatische Trennung der Bluetooth-Verbindung aktiviert haben, empfehlen wir Ihnen, die Funktion Automatische Bluetooth- Verbindungsherstellung aktivieren ebenfalls zu aktivieren. Ansonsten müssen Sie vor jeder Datenübertragung den QuickConnect Code des Bluetooth-fähigen...
- Seite 37 ODT-HH-MAH200 Inbetriebnahme Bluetooth-Verbindungsparameter ändern Um die einzelnen Parameter der Bluetooth-Verbindung zu ändern, scannen Sie den jeweiligen Code (siehe Tabelle "Bluetooth-Verbindungsparameter" auf Seite 37). Bluetooth-Verbindungsparameter Scannen Sie einen der folgenden Codes, um die Zeit einzustellen, nach der das Handheld in den Standby-Modus übergeht, wenn keine Aktivität erfolgt.
-
Seite 38: Optimierung Des Handhelds
ODT-HH-MAH200 Optimierung des Handhelds Optimierung des Handhelds Werkseinstellungen Handheld auf Werkseinstellungen zurücksetzen Um das Handheld auf die Werkseinstellungen des gewünschten Betriebsmodus zurückzusetzen, scannen Sie den entsprechenden Code. Betriebsmodus Code RS 232 PS/2 Bluetooth... -
Seite 39: Programmierung Verschiedener Code-Symbologien
ODT-HH-MAH200 Optimierung des Handhelds Programmierung verschiedener Code-Symbologien Hinweis! Code Save Settings Scannen Sie immer den Code Save Settings, nachdem Sie einen Konfigurationscode eingelesen haben. Somit ist der Konfigurationscode dauerhaft gespeichert. 7.2.1 Aztec Aztec On Aztec Off (Default) Save Settings Beispiel: 7.2.2... -
Seite 40: Code 11
ODT-HH-MAH200 Optimierung des Handhelds 7.2.4 Code 11 Code 11 On (Default) Code 11 Off Code 11 Checksum 1 Code 11 Checksum 1 Code 11 Checksum 2 Save Settings digit digit & Strip from result digit & Strip from result Beispiel: 7.2.5... -
Seite 41: Code 93
ODT-HH-MAH200 Optimierung des Handhelds 7.2.6 Code 93 Code 39 On (Default) Code 93 Off Save Settings Beispiel: 7.2.7 Code 128 Code 128 On (Default) Code 128 Off Code 128 Short Margin On Code 128 Short Margin Off Save Settings (Default) Beispiel 7.2.8... -
Seite 42: Data Matrix
Oberfläche reproduziert werden kann. GoCode ist eine private Symbologie und kann durch Erwerb einer Laufzeitlizenz eingesetzt werden. GoCode hat viele bedeutende Vorteile gegenüber gewöhnlichen linearen Barcodes und 2D- Symbolen. Weitere Informationen zu den Vorteilen einer privaten Symbologie erhalten Sie bei Pepperl+Fuchs. -
Seite 43: Interleaved 2 Of 5
ODT-HH-MAH200 Optimierung des Handhelds 7.2.11 Interleaved 2 of 5 Int 2 of 5 On (Default) Int 2 of 5 Off Int 2 of 5 Two Digits On Int 2 of 5 Two Digits Off (Default) Int 2 of 5 Four Digits On... -
Seite 44: Micro Pdf417
ODT-HH-MAH200 Optimierung des Handhelds 7.2.14 Micro PDF417 Micro PDF417 On Micro PDF417 Off (Default) Save Settings Beispiel: 7.2.15 MSI Plessy MSI Plessy On MSI Plessy Off (Default) Save Settings Beispiel: 7.2.16 NEC 2 of 5 NEC 2 of 5 On... -
Seite 45: Pharmacode
ODT-HH-MAH200 Optimierung des Handhelds 7.2.18 Pharmacode Eine Erläuterung der Pharmacode-Einstellungen und alle Programmiercodes erhalten Sie bei Pepperl+Fuchs. 7.2.19 Post-Codes Standardmäßig sind alle Postcodes ausgeschaltet. Scannen Sie die folgenden Codes, um die entsprechende Post-Symbologie zu aktivieren. Hinweis! Falls Sie aktivierte Symbologien ändern wollen, scannen Sie zunächst den Code Disable all Postal Codes und im Anschluss die Post-Codes für die gewünschte... -
Seite 46: Qr Code
ODT-HH-MAH200 Optimierung des Handhelds 7.2.20 QR Code QR Code On QR Code Off (Default) Enable Checksum Disable Checksum (Default) QR Code Inverse On Both Inverse and Standard On All QR On (includes Micro QR) Inverse QR and Micro QR On... -
Seite 47: Telepen
ODT-HH-MAH200 Optimierung des Handhelds 7.2.22 Telepen Telepen On (Default) Telepen Off Save Settings Beispiel: 7.2.23 UPC/EAN/JAN UPC On (Default) UPC Off UPC Short Margin Enabled UPC Short Margin Disabled (Default) UPC Extension On UPC Extension Off Save Settings Beispiel:... -
Seite 48: Optimierung Der Dekodierleistung
ODT-HH-MAH200 Optimierung des Handhelds Optimierung der Dekodierleistung 7.3.1 Optimierung der Lesegeschwindigkeit: Windowing Im SXGA-Modus benötigt das Handheld für die Erkennung der Codes aufgrund der Größe der zu verarbeitenden Daten mehr Zeit. Sie haben die Möglichkeit, die Lesegeschwindigkeit durch Windowing (Anpassung des Lesebereichs an die zu lesenden Codes) zu optimieren. - Seite 49 ODT-HH-MAH200 Optimierung des Handhelds 2D-Codes Beim Windowing für 2D-Codes mit gleichbleibender Größe wird der Fokus des Handhelds wahlweise auf einen Lesebereich von 640 x 640, 512 x 512 oder 480 x 480 Pixel reduziert. Windowing deaktiviert Windowing aktiviert 1024 640* * Größe abhängig von der...
-
Seite 50: Optimierung Und Trigger Programmierung
ODT-HH-MAH200 Optimierung des Handhelds Scannen Sie den Code Save Settings: Grenzen des Windowing Falls Sie eine zu kleine Fenstergröße gewählt haben, wird die Leistung des ■ Handhelds negativ beeinflusst bzw. der Code nicht gelesen: ■ Falls Sie unterschiedlich große Codes erfassen möchten, ist die ■... - Seite 51 ODT-HH-MAH200 Optimierung des Handhelds Die Einstellmöglichkeiten unterscheiden sich z. B. zwischen: Codetyp (1D- oder 2D-Codes) ■ Größe des Codes (klein, mittel, groß) ■ Auflösung des Codes (niedrig, mittel, hoch) ■ SXGA Nahbereich High Density Codes kleine 2D-Codes Fernbereich Standard Density Codes mittlere bis große Codegröße...
-
Seite 52: Programmierung Der Linken Triggertaste
ODT-HH-MAH200 Optimierung des Handhelds Programmierung der linken Triggertaste SXGA Nahbereich Fernbereich Nah- und Fernbereich Bild aufnehmen Um die linke Triggertaste mit der Funktion "Bild aufnehmen" zu belegen, scannen Sie den Data Matrix Code Left Trigger Take Picture: Programmierung der rechten Triggertaste... -
Seite 53: Programmierung Der Handgriff-Triggertaste
ODT-HH-MAH200 Optimierung des Handhelds Programmierung der Handgriff-Triggertaste SXGA Nahbereich Fernbereich Nah- und Fernbereich Bild aufnehmen Um die Handgriff-Triggertaste mit der Funktion "Bild aufnehmen" zu belegen, scannen Sie den Data Matrix Code Handle Trigger Take Picture: Programmierung der kontinuierlichen Lesung SXGA... - Seite 54 ODT-HH-MAH200 Optimierung des Handhelds Bild aufnehmen Um die kontinuierliche Lesung zu aktivieren/deaktivieren, scannen Sie entweder den Data Matrix Code: Continuous Scan Off (Default) oder den Data Matrix Code: Continuous Scan On Kontinuierliche Lesung - weitere Einstellmöglichkeiten Scannen Sie einen der folgenden Codes, um die Zeitdauer einzustellen, die ein verkabeltes Handheld im kontinuierlichen Lesebetrieb arbeitet, bevor es in den Standby-Modus schaltet.
-
Seite 55: Zielzonen-Toleranz
ODT-HH-MAH200 Optimierung des Handhelds 7.3.3 Zielzonen-Toleranz Die Zielzone ist der Bereich um den Code, der vom Handheld erfasst wird. Die Zielzone wird in Pixel gemessen von der äußeren Kante des zu lesenden Codes angegeben ( siehe Abbildung 7.3 auf Seite 55). Je kleiner die Zielzone wird, desto genauer müssen Sie den Ziellaser auf den zu lesenden Code zentrieren. -
Seite 56: Handheld-Konfiguration
ODT-HH-MAH200 Optimierung des Handhelds Handheld-Konfiguration Handheld gegen Änderung der Einstellungen sperren Falls Sie alle Einstellungen am Handheld vorgenommen haben, haben Sie die Möglichkeit, weitere Änderungen der Einstellungen zu sperren. Gehen Sie dazu wie folgt vor: Scannen Sie den Code Reader Settings Locked:... -
Seite 57: Lesbarkeitsindex
ODT-HH-MAH200 Optimierung des Handhelds 7.4.2 Lesbarkeitsindex Der Lesbarkeitsindex gibt Aufschluss darüber, wie gut das Handheld ein bestimmtes Symbol dekodieren kann und lässt somit Rückschlüsse auf die Zuverlässigkeit von Etikettier- oder Kennzeichnungssystemen zu. Dabei werden Faktoren wie Kontrast, Symbologieaufbau, Fehlererkennung, Vorwärtsfehlerkorrektur (falls zutreffend) und andere die Symbologie betreffende Eigenschaften im Dekodieralgorithmus herangezogen und mit einem Wert zwischen 01 (sehr schlecht lesbar) und 100 (optimal lesbar) bewertet. -
Seite 58: Ziellaser-Einstellungen
ODT-HH-MAH200 Optimierung des Handhelds 7.4.3 Ziellaser-Einstellungen Ziellaser aktivieren/deaktivieren Laser Targeting on (Default) Laser Targeting off Helligkeit des Ziellasers einstellen High (Default) Medium 7.4.4 Abschaltung des Handhelds 1 Hour 2 Hours (Default) 4 Hours... -
Seite 59: Informationen Zu Firmware Und Seriennummer
Die Informationen zu Firmware und Seriennummer des Lesegerätes werden aus dem internen Speicher des Lesegerätes übertragen und im Textbearbeitungsprogramm dargestellt. Hinweis! Aktuellste Firmware und Upgrades Pepperl+Fuchs veröffentlicht regelmäßig neue Firmware für Lesegeräte. Informationen zu der aktuellsten Firmware-Version oder zu Upgrades erhalten Sie bei Pepperl+Fuchs. -
Seite 60: Tastatureinstellungen
ODT-HH-MAH200 Optimierung des Handhelds 7.4.6 Tastatureinstellungen US English Keyboard - No US English Keyboard - US English - ctrl+char for leading 0 (Default) Leading 0 Non-Printable ASCII French German Japanese Universal Keyboard Custom Keyboard Alternative OS aktivieren Alternative OS (Windows CE / MAC / Unix... -
Seite 61: Spiegeldekodierung
ODT-HH-MAH200 Optimierung des Handhelds 7.4.7 Spiegeldekodierung Sobald Sie die Spiegeldekodierung aktivieren, kann das Lesegerät Codes lesen, die um 180° gedreht wurden. Ferner werden alle anderen Codelese-Funktionen deaktiviert. Spiegeldekodierung aktivieren/deaktivieren Um die Spiegeldekodierung zu aktivieren, scannen Sie den Code Mirroring on:... -
Seite 62: Präfix- Und Suffix-Einstellungen
ODT-HH-MAH200 Optimierung des Handhelds 7.4.8 Präfix- und Suffix-Einstellungen Vorsicht! Drohender Datenverlust durch Geräte-Reboot Falls Sie einen der folgenden Präfix-/Suffix-Codes scannen, führt das Gerät einen Reboot durch. Nicht abgespeicherte Einstellungen gehen dabei verloren. Speichern Sie zunächst die Einstellungen auf Ihrem Gerät, bevor Sie einen der folgenden Codes scannen. - Seite 63 ODT-HH-MAH200 Optimierung des Handhelds Suffix definieren Zur Darstellung der gelesenen Daten emfpiehlt sich - neben der Verwendung von Präfixen - die Verwendung von Suffixen als Trennzeichen zwischen den einzelnen Datensätzen. Sie haben die Wahl zwischen mehreren Trennzeichen. Auch eine Kombination aus mehreren Trennzeichen (z. B. Komma gefolgt von einem Leerzeichen gefolgt von einem Datensatz) ist möglich.
- Seite 64 E-Mail: info@de.pepperl-fuchs.com Zentrale USA Pepperl+Fuchs Inc. Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-Mail: sales@us.pepperl-fuchs.com Zentrale Asien Pepperl+Fuchs Pte Ltd. Singapur 139942 Tel. +65 67799091 E-Mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com 200930 TDOCT0867A_GER Änderungen vorbehalten Copyright PEPPERL+FUCHS • Printed in Germany 09/2010...
