SmartRunner Matcher*
Software Vision Configurator
High Position Resolution
Durch die Aktivierung der Funktion "High Position Resolution" wird die Position statt 1-mm-
Schritten in 0,1-mm-Schritten ausgegeben. Sobald Sie die Funktion aktivieren, wechselt die
Einheit von "mm" zu "1/10 mm". Dabei ist zu beachten, dass die X- und Z-Positionen im Fen-
ster "Result View" nicht automatisch auf die 0,1-mm-Schritte umgerechnet werden. Daher

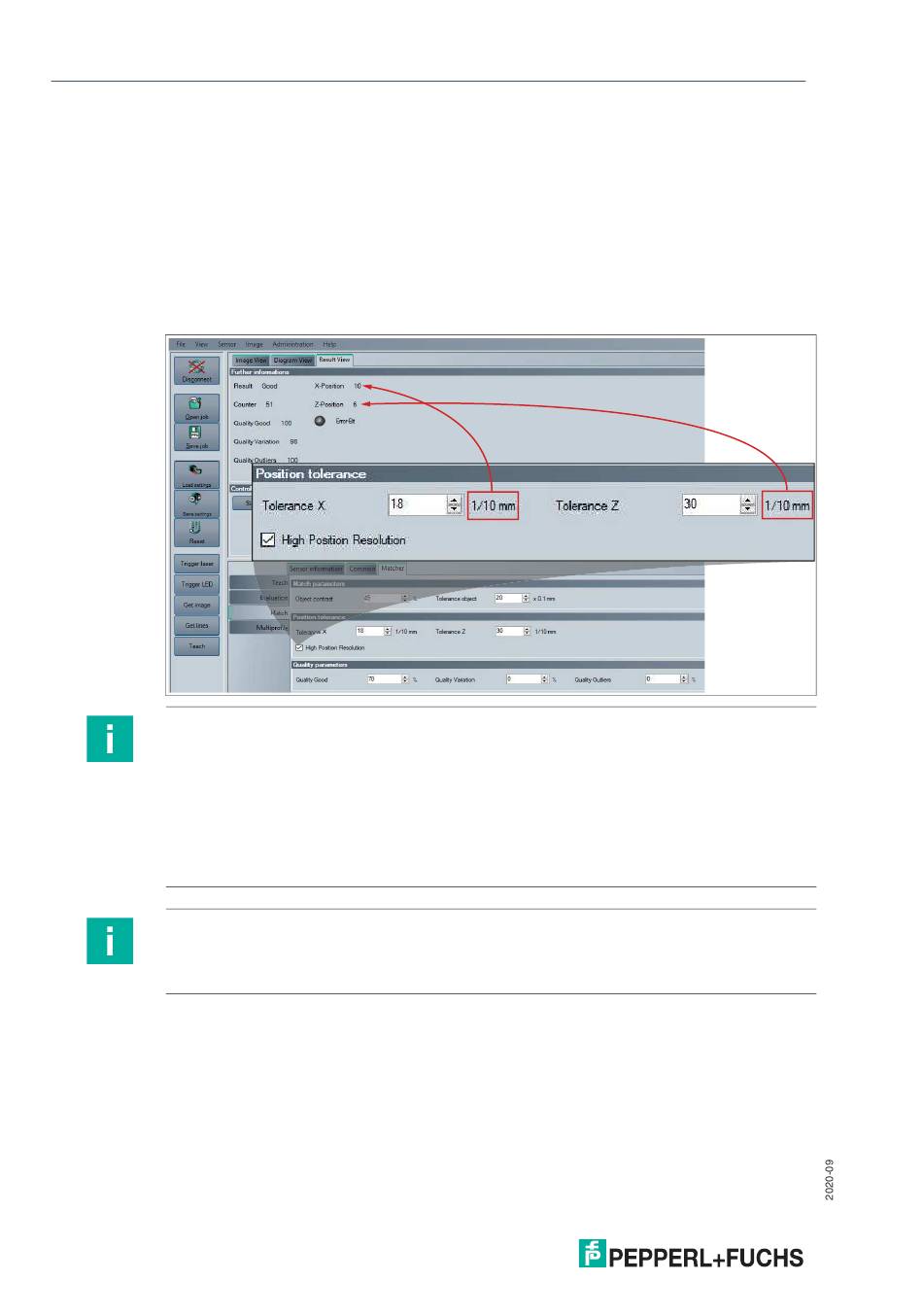

müssen Sie die Werte selbst umrechnen. In der nachfolgenden Abbildung ist die Funktion
"High Position Resolution" aktiviert und die ermittelten X- und Z-Positionenwerte müssen somit
umgerechnet werden:
•
X-Position 10 >> 1 mm
•
Z-Position 6 >> 0,6 mm
Hinweis!
Wir empfehlen die Funktion "High Position Resolution" dann zu aktivieren, wenn Sie einen
Sensor mit höherer Auflösung (z.B. VLM350-F280-R4-1101) einsetzen und der Arbeitsabstand
kürzer als 120 mm ist.
Auch ein SmartRunner-Matcher mit Standardauflösung kann sinnvoll im "High Position
Resolution" Modus betrieben werden. Hierbei empfiehlt sich ein sehr kleiner Abstand und ein
größerer Einlernbereich. Wird dies nicht eingehalten kann es bei aktivierten "High Position
Resolution" Modus zu größeren Sprüngen in den ausgegebenen Werten kommen. Dies tritt vor
allem bei größeren Entfernungen, Standardauflösung und kleinem Einlernbereich auf.
Hinweis!
Bitte beachten Sie, dass die Funktion "High Position Resolution" nur im Vision Configurator
aktiviert werden kann und nicht im Wizard. Wenn Sie die Funktion "High Position Resolution"
im Vision Configurator aktiviert haben, wird diese auch im Wizard übernommen.
