SmartRunner Matcher*
Installation
3.4
Elektrischer Anschluss
Versorgungsspannung anlegen
Der elektrische Anschluss des Sensors erfolgt über einen 8-poligen M12-Gerätestecker MAIN
an der Gehäuseunterseite. Über diesen Anschluss erfolgen die Stromversorgung und die
Datenübertragung. Um den Sensor anzuschließen, gehen Sie wie folgt vor:
1.
Stecken Sie die Buchse M12, 8-polig in den Stecker an der Gehäuseunterseite.
2.
Drehen Sie die Überwurfmutter über den Steckverbinder, bis zum Endanschlag. Damit ist das
Versorgungskabel gegen versehentliches Herausziehen gesichert.
Tipp
Die Gehäuseecke mit dem 8-poligen M12-Gerätestecker MAIN ist drehbar. Um eine einfache
Verkabelung zu gewährleisten, können Sie je nach Montageposition den Gerätestecker in eine
andere Richtung drehen.

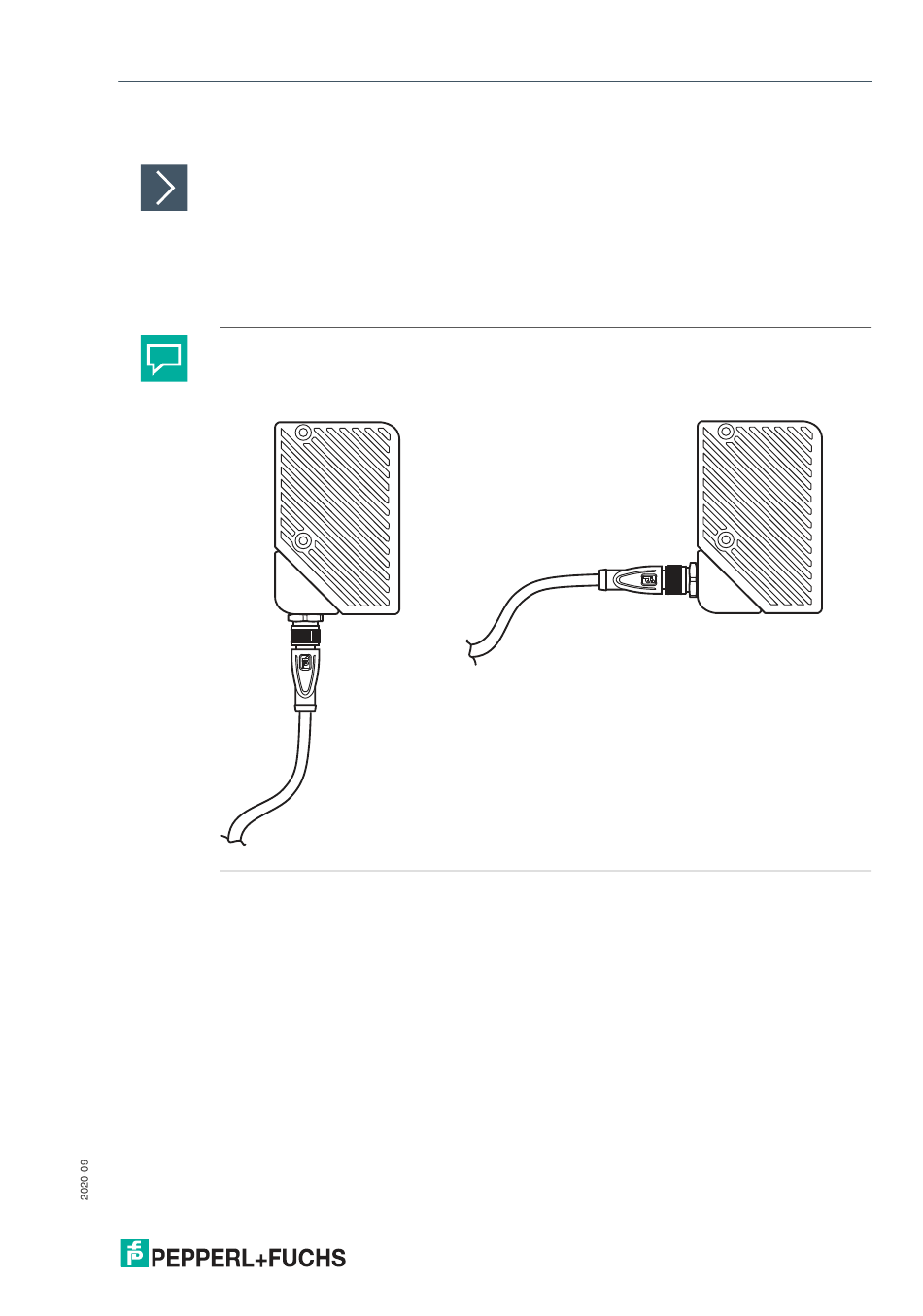

Abbildung 3.3 M12-Gerätestecker
