UC***-F77-Serie
Sensorprogrammierung über Programmiertaste
5.2
Programmierung der Sensorbetriebsarten (Sensor mit Schaltausgang)
Der Sensor verfügt über eine 3-stufige Programmierung der Sensorbetriebsarten. In dieser
Programmierroutine können Sie folgendes programmieren:
A) Ausgangsmodus
■
B) Ausgangsverhalten
■
C) Schallkeulenbreite
■
Die Programmierung erfolgt nacheinander. Um von einem Programmierschritt in den nächsten
zu wechseln, drücken Sie die Programmiertaste für 2 s.

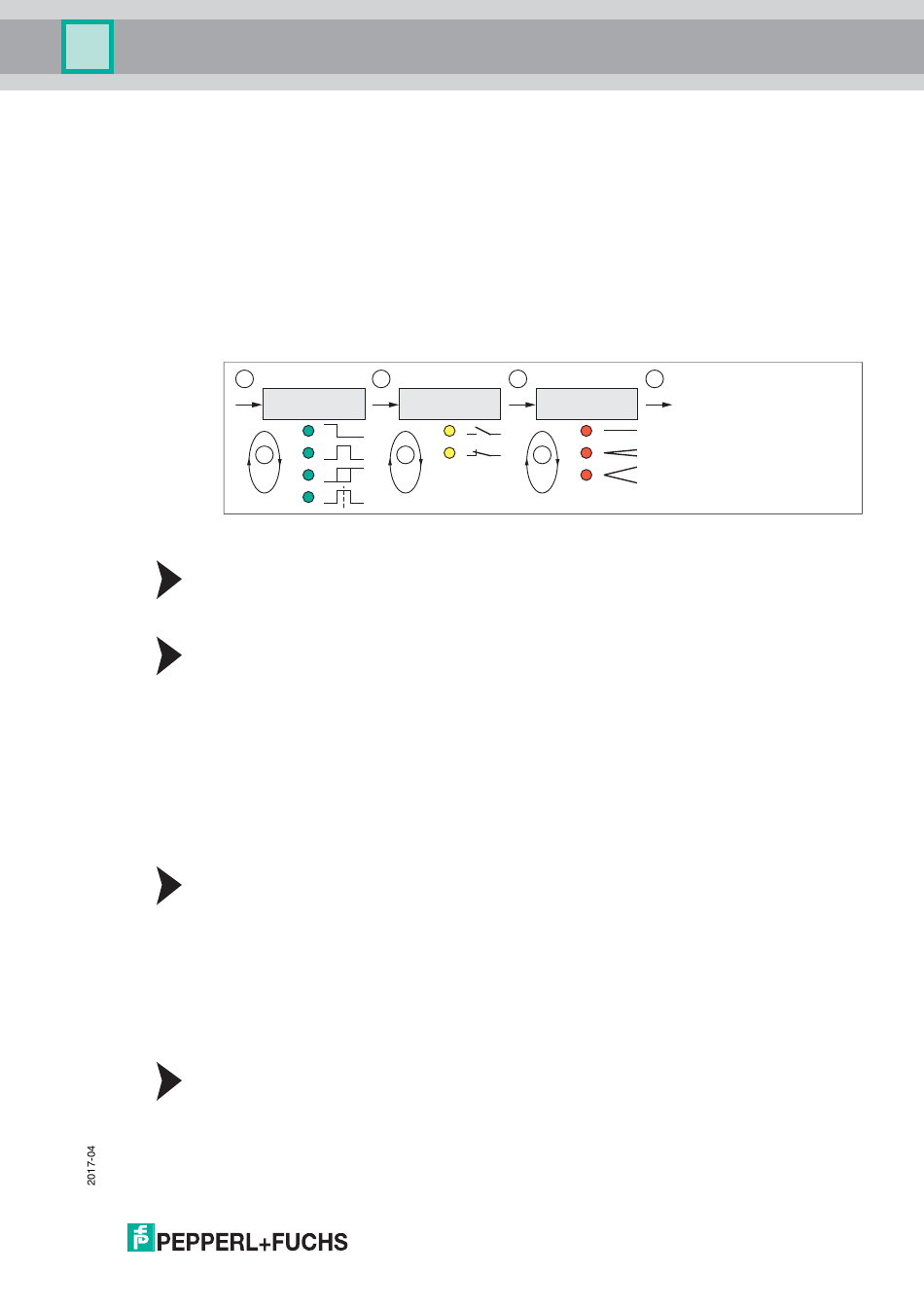

Die nachfolgende Grafik veranschaulicht die Programmierroutine:
T
5s
Ausgangsmodus
1x
2x
T
kurz
3x
4x
Abbildung 5.1
Aufruf der Programmierroutine
Zur Aktivierung der Programmierroutine, drücken Sie die Programmiertaste für 5 s, bis die
grüne LED zu blinken beginnt.
Programmierung des Ausgangsmodus
Die grüne LED blinkt nun. Die Anzahl der Blinkimpulse zeigt den aktuell programmierten
Ausgangsmodus an:
1x: Schaltpunktfunktion
2x: Fensterbetrieb
3x: Hysteresebetrieb
4x: Reflexschrankenbetrieb
1. Drücken Sie die Programmiertaste kurz, um nacheinander durch die Ausgangsmodi zu na-
vigieren. Wählen Sie so den gewünschten Ausgangsmodus aus.
2. Drücken Sie die Programmiertaste für 2 s um in den nächsten Programmierschritt für das
Ausgangsverhalten zu wechseln.
Programmierung des Ausgangsverhaltens
Die gelbe LED blinkt nun. Die Anzahl der Blinkimpulse zeigt das aktuell programmierte
Ausgangsverhalten an:
1x: Schließer
2x: Öffner
1. Drücken Sie kurz die Programmiertaste, um nacheinander durch die Ausgangsverhalten zu
navigieren. Wählen Sie so das gewünschte Ausgangsverhalten.
2. Drücken Sie die Programmiertaste für 2 s, um in den nächsten Programmierschritt für die
Schallkeulenbreite zu wechseln.
Programmierung der Schallkeulenbreite
Die rote LED blinkt nun. Die Anzahl der Blinkimpulse zeigt die aktuell programmierte
Schallkeulenbreite an:
1x: schmal
2x: mittel
3x: breit
LED grün
LED gelb
T
2s
Ausgangsverhalten
1x
2x
T
kurz
LED rot
T
T
2s
2s
Schallkeulenbreite
Normalbetrieb
1x
2x
T
kurz
3x
19
