Software Vision Configurator
Result View
Beim SmartRunner kann eine Qualitätsschwelle Quality Good eingegeben werden, ab der
Gut- von Schlecht-Teilen unterschieden werden. Um die Qualitätsschwelle einzustellen, wird
ein Gut-Teil eingelernt und der Wert von Quality Good unter der Registerkarte Result View
angezeigt. Dazu muss der Autotrigger aktiviert sein. Über die Schaltfläche Start request
werden die Ergebnisse ausgespielt. Durch Anklicken der Schaltfläche Stop request wird die
Vermessung angehalten.

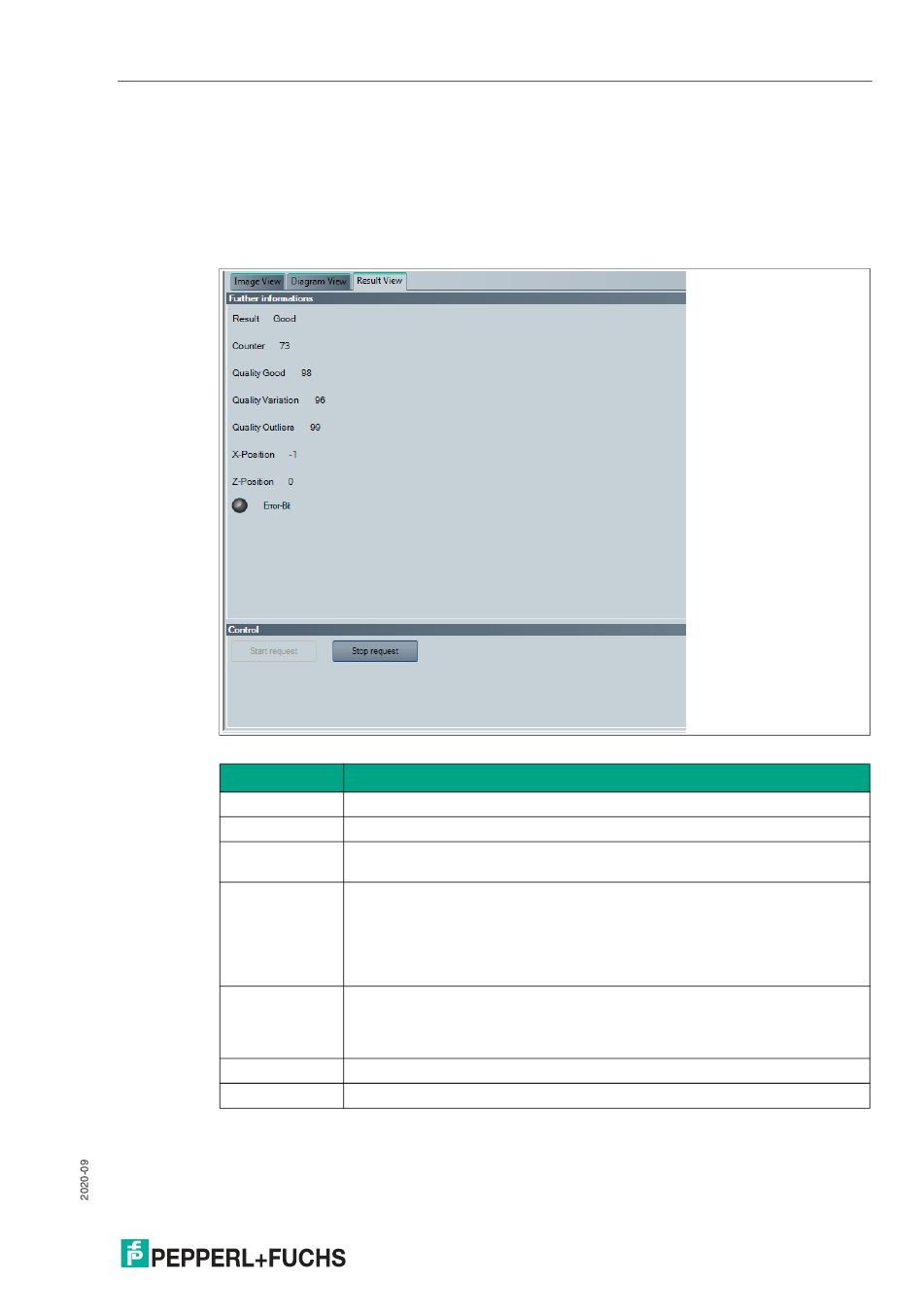

Abbildung 5.15Result View
Bezeichnung
Result
Counter
Quality Good
Quality Variation Ein Maß für die mittlere Abweichung des eingelernten Profils im Bereich
Quality Outliers
X-Position
Z-Position
Funktion
Der Sensor gibt automatisch das Ausgabeergebnis Good oder Bad.
Zähler
Maß für das Verhältnis der Pixelanzahl in der Hüllkurve vom eingelernten
Profil zum Vergleichsprofil.
von 0% - 100%, bewertet mit der Hüllkurve.
Das heißt, wenn das eingelernte Profil und das Vergleichsprofil in allen
Punkten gleich sind ergibt sich ein Wert von 100%.
Falls sich das Vergleichsprofil für alle Punkte auf der Hüllkurve oder darüber
befindet, ergibt sich ein Wert 0%.
Maß für die Qualität der Kurve. Der Wert wird schlechter, wenn Teile der
Kurve außerhalb der Hüllkurve erkannt werden.
Das heißt, wenn kein Teil des Profils außerhalb der Hüllkurve liegt, ergibt
sich ein Wert von 100%.
Position des Objekts in X-Richtung.
Position des Objekts in Z-Richtung.
