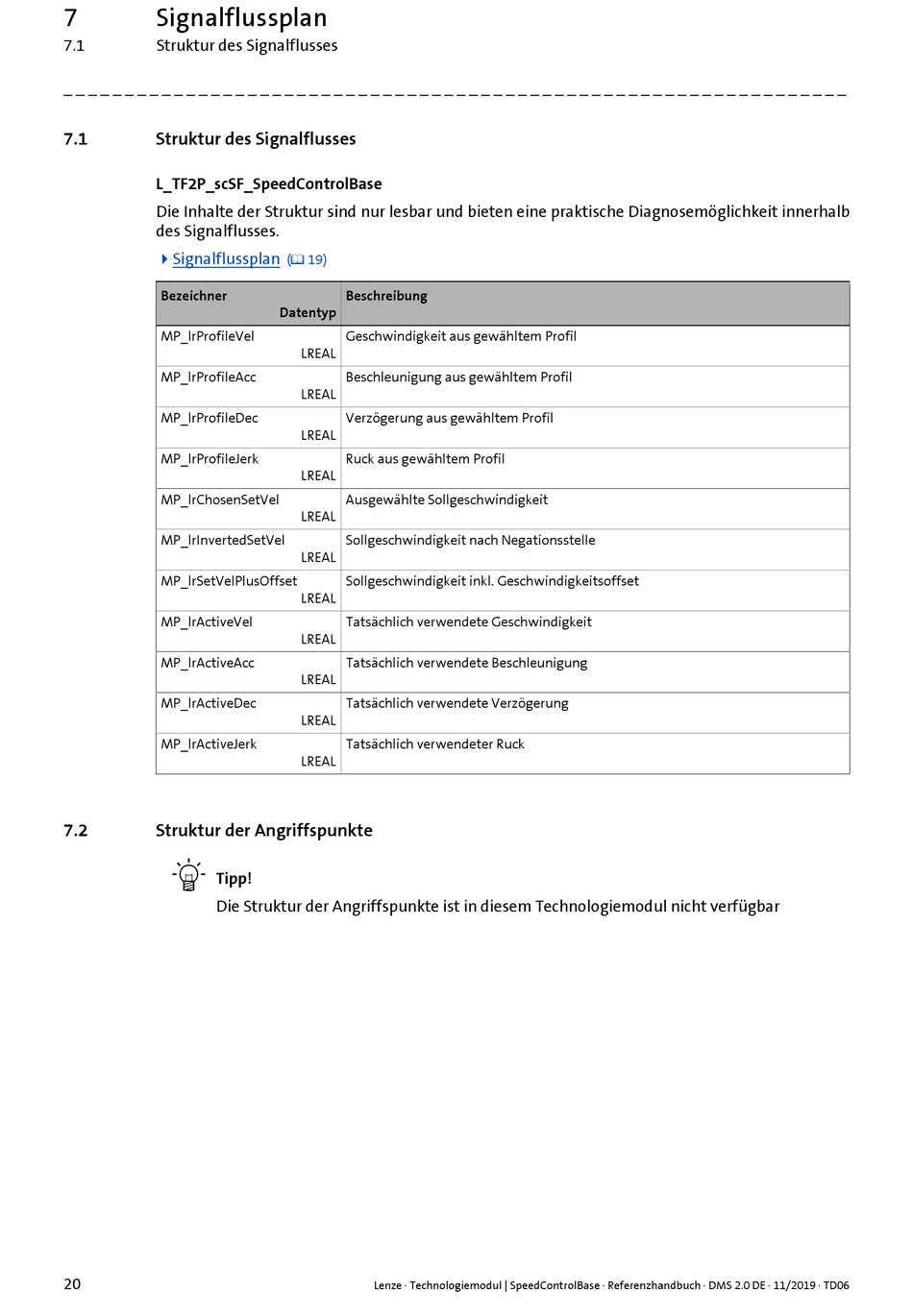

7 Signalflussplan
7.1

Struktur des Signalflusses

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
7.1 Struktur des Signalflusses
L_TF2P_scSF_SpeedControlBase
Die Inhalte der Struktur sind nur lesbar und bieten eine praktische Diagnosemöglichkeit innerhalb
des Signalflusses.
Signalflussplan
Bezeichner
MP_lrProfileVel
MP_lrProfileAcc
MP_lrProfileDec
MP_lrProfileJerk
MP_lrChosenSetVel
MP_lrInvertedSetVel
MP_lrSetVelPlusOffset
MP_lrActiveVel
MP_lrActiveAcc
MP_lrActiveDec
MP_lrActiveJerk
7.2

Struktur der Angriffspunkte


Tipp!
Die Struktur der Angriffspunkte ist in diesem Technologiemodul nicht verfügbar
20
( 19)
Beschreibung
Datentyp
Geschwindigkeit aus gewähltem Profil
LREAL
Beschleunigung aus gewähltem Profil
LREAL
Verzögerung aus gewähltem Profil
LREAL
Ruck aus gewähltem Profil
LREAL
Ausgewählte Sollgeschwindigkeit
LREAL
Sollgeschwindigkeit nach Negationsstelle
LREAL
Sollgeschwindigkeit inkl. Geschwindigkeitsoffset
LREAL
Tatsächlich verwendete Geschwindigkeit
LREAL
Tatsächlich verwendete Beschleunigung
LREAL
Tatsächlich verwendete Verzögerung
LREAL
Tatsächlich verwendeter Ruck
LREAL
