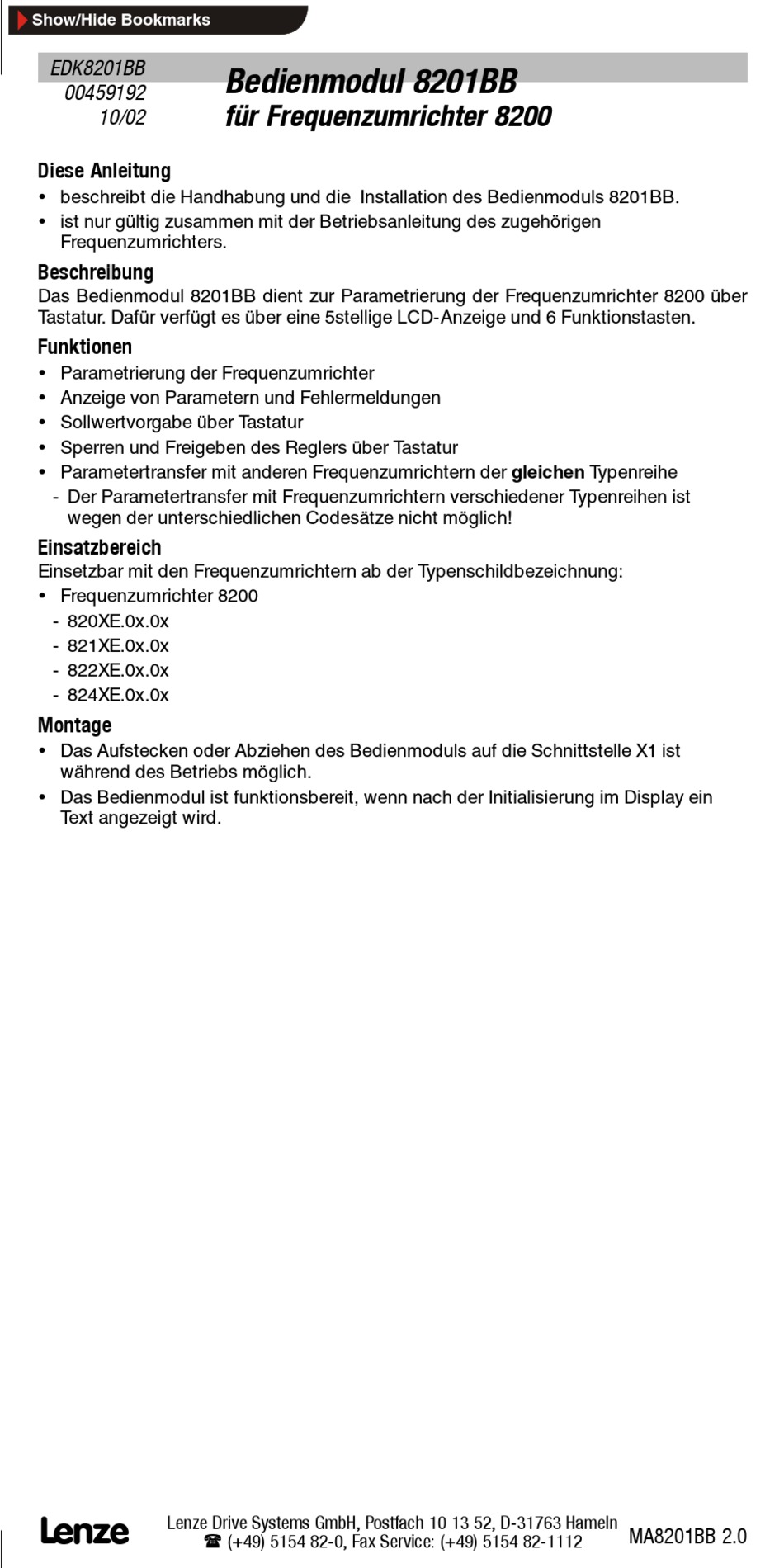

EDK8201BB
00459192
10/02
Diese Anleitung
Ÿ beschreibt die Handhabung und die Installation des Bedienmoduls 8201BB.
Ÿ ist nur gültig zusammen mit der Betriebsanleitung des zugehörigen
Frequenzumrichters.
Beschreibung

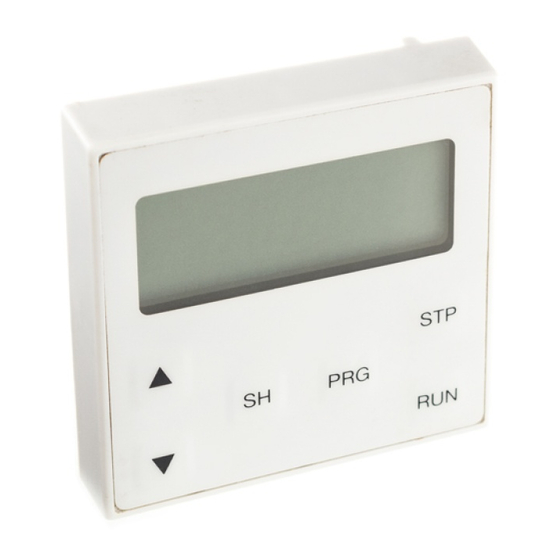

Das Bedienmodul 8201BB dient zur Parametrierung der Frequenzumrichter 8200 über
Tastatur. Dafür verfügt es über eine 5stellige LCD-Anzeige und 6 Funktionstasten.
Funktionen
Ÿ Parametrierung der Frequenzumrichter
Ÿ Anzeige von Parametern und Fehlermeldungen
Ÿ Sollwertvorgabe über Tastatur
Ÿ Sperren und Freigeben des Reglers über Tastatur
Ÿ Parametertransfer mit anderen Frequenzumrichtern der gleichen Typenreihe
- Der Parametertransfer mit Frequenzumrichtern verschiedener Typenreihen ist
wegen der unterschiedlichen Codesätze nicht möglich!
Einsatzbereich
Einsetzbar mit den Frequenzumrichtern ab der Typenschildbezeichnung:
Ÿ Frequenzumrichter 8200
- 820XE.0x.0x
- 821XE.0x.0x
- 822XE.0x.0x
- 824XE.0x.0x
Montage
Ÿ Das Aufstecken oder Abziehen des Bedienmoduls auf die Schnittstelle X1 ist
während des Betriebs möglich.
Ÿ Das Bedienmodul ist funktionsbereit, wenn nach der Initialisierung im Display ein
Text angezeigt wird.
Lenze Drive Systems GmbH, Postfach 10 13 52, D-31763 Hameln
l
Bedienmodul 8201BB
für Frequenzumrichter 8200
( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112
MA8201BB 2.0
Werbung
Verwandte Anleitungen für Lenze 8201BB
Inhaltszusammenfassung für Lenze 8201BB
- Seite 1 Bedienmodul 8201BB 00459192 für Frequenzumrichter 8200 10/02 Diese Anleitung Ÿ beschreibt die Handhabung und die Installation des Bedienmoduls 8201BB. Ÿ ist nur gültig zusammen mit der Betriebsanleitung des zugehörigen Frequenzumrichters. Beschreibung Das Bedienmodul 8201BB dient zur Parametrierung der Frequenzumrichter 8200 über Tastatur.
-
Seite 2: Anzeigeelemente Und Funktionstasten
LOAD LOAD Last LOAD 100% Last LOAD 16 0% Üb erla st LOAD Bedienmodul 8201BB Bargraphanzeige Die unterste Zeile der LCD-Anzeige zeigt die Geräteaus- lastung: Tastenfunktionen Taste Funktion Wechsel zwischen Betriebs- und Codeebene Wechsel zwischen Code- und Parameterebene Anzeigewert vergrößern... - Seite 3 Show/Hide Bookmarks Aufbau des Bedienungsprogramms Aufbau des Bedienungsprogramms Das Bedienungsprogramm besteht aus 3 Ebenen. Die Parametrierung des Frequenzumrichters erfolgt in der Codeebene und der Parameterebene: Betriebsebene Codeebene Parameterebene Ÿ Nach jedem Netzeinschalten Ÿ In der Codeebene wählen Sie Ÿ Die Parameterebene enthält befindet sich der Frequenz- mit L oder M einen Code zwei Parametersätze, PAR1...
- Seite 4 Show/Hide Bookmarks Parameter Parameter ändern und abspeichern Ÿ Das Ändern der Parameter ist bei freigegebenem Regler möglich. - Das Überschreiben der Parametersätze (C002) ist nur bei Reglersperre möglich. Ÿ Änderungen der Betriebsparameter werden ONLINE übernommen. Ÿ Änderungen, die die Initialisierung des Reglers beeinflussen, müssen mit SH + PRG bestätigt werden.
- Seite 5 00459192 for 8200 inverter series 10/02 These Instructions Ÿ describe the handling and the installation of the 8201BB operating module. Ÿ are only valid together with the Operating Instructions of the corresponding frequency inverter. Description The 8201BB operating module is used for parameterization of the 8200 frequency inverters via keypad.
- Seite 6 L O A D R U N o v e r l o a d 1 6 0 % L O A D 8201BB operating module Bargraph display The last line of the LCD display shows the inverter load: Key functions Function...
-
Seite 7: Program Structure
Show/Hide Bookmarks Program structure Program structure The program consists of three levels. The frequency inverter is parameterized in the code level and the parameter level: Operating level Code level Parameter level Ÿ The frequency inverter is in Ÿ Select a code by pressing L Ÿ... - Seite 8 Show/Hide Bookmarks Parameters Change parameters and save Ÿ The parameters can be changed when the controller is enabled. - The parameter sets (C002) can only be overwritten if the controller is inhibited. Ÿ Changes of the operating parameters are accepted ONLINE. Ÿ...
- Seite 9 Ÿ n’est valable que conjointement avec les instructions de mise en service du convertisseur de fréquence correspondant. Description Le module de commande 8201BB sert à programmer les convertisseurs de fréquence 8200 par clavier. Il se compose d’un afficheur à cristaux liquides (LCD) à 5 positions et de 6 touches de fonction.
- Seite 10 R U N 1 6 0 % s u r c h a r g e L O A D Module de commande 8201BB Affichage codes barres La ligne inférieure de l’afficheur LCD indique le pourcentage de charge du convertisseur de fréquence.
- Seite 11 Show/Hide Bookmarks Structure du programme de commande Structure du programme de commande Le programme de commande comprend 3 niveaux de commande. La programmation des appareils s’effectue au niveau code et au niveau paramètres. Niveau fonctionnement Niveau code Niveau paramètres Ÿ Après branchement réseau, Ÿ...
- Seite 12 Show/Hide Bookmarks Paramètres Modification et sauvegarde des paramètres Ÿ Les paramètres sont modifiables convertisseur débloqué. - Le remplacement des jeux de paramètres (C002) n’est possible que convertisseur bloqué. Ÿ Les modifications des paramètres de fonctionnement sont prises en compte ONLINE. Ÿ...
