Lenze L TF2P SpeedControlBase Referenzhandbuch Seite 51

9 Beschreibung der Technologiefunktionen
9.3 Sollwert invertieren
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

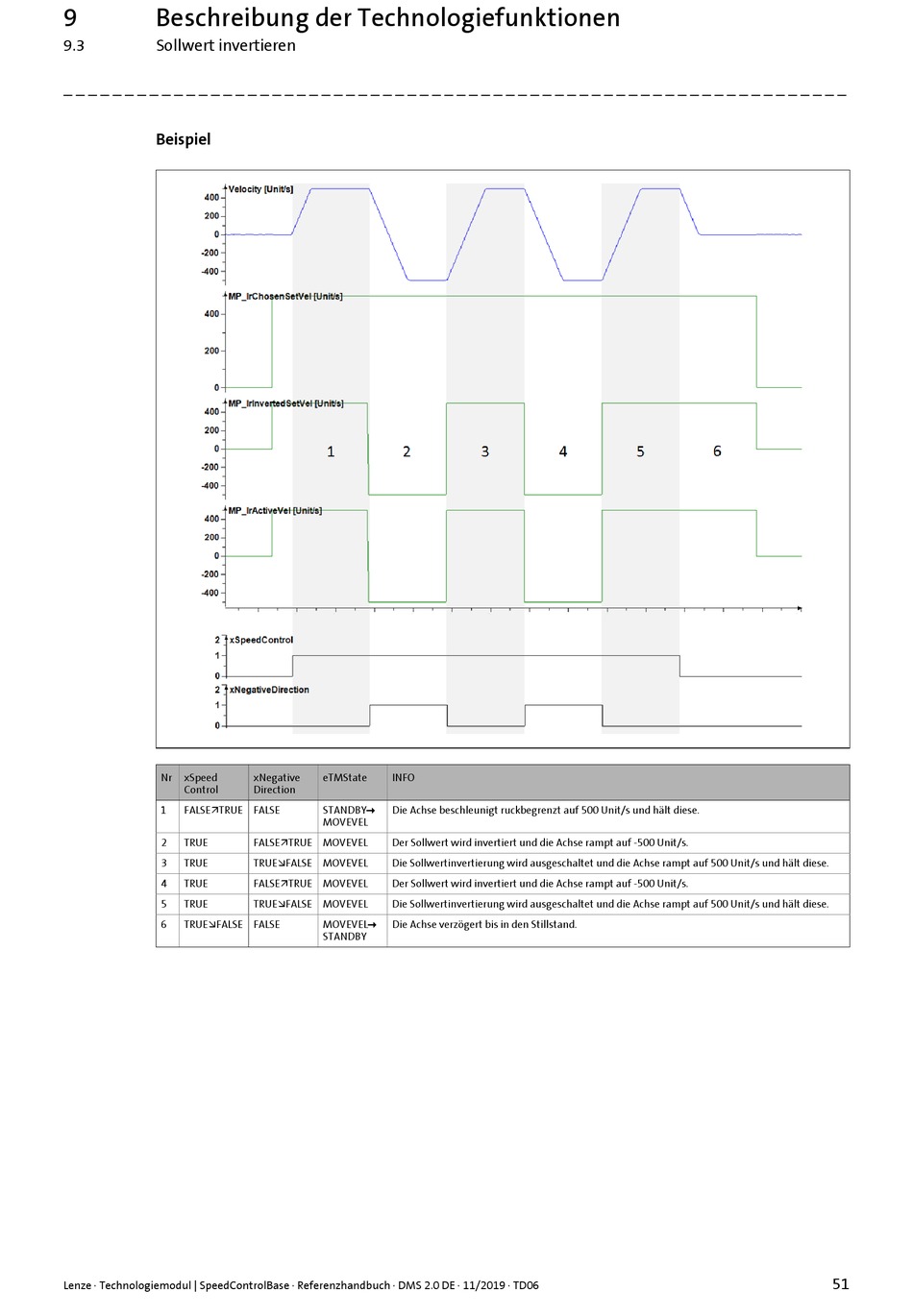

Beispiel
Nr xSpeed
Control
1 FALSETRUE FALSE
2 TRUE
3 TRUE
4 TRUE
5 TRUE
6 TRUEFALSE FALSE
Lenze · Technologiemodul | SpeedControlBase · Referenzhandbuch · DMS 2.0 DE · 11/2019 · TD06
xNegative eTMState INFO
Direction
STANDBY Die Achse beschleunigt ruckbegrenzt auf 500 Unit/s und hält diese.
MOVEVEL
FALSETRUE MOVEVEL Der Sollwert wird invertiert und die Achse rampt auf -500 Unit/s.
TRUEFALSE MOVEVEL Die Sollwertinvertierung wird ausgeschaltet und die Achse rampt auf 500 Unit/s und hält diese.
FALSETRUE MOVEVEL Der Sollwert wird invertiert und die Achse rampt auf -500 Unit/s.
TRUEFALSE MOVEVEL Die Sollwertinvertierung wird ausgeschaltet und die Achse rampt auf 500 Unit/s und hält diese.
MOVEVEL Die Achse verzögert bis in den Stillstand.
STANDBY
51
