8 Beschreibung der Basisfunktionen
8.9 Override für Geschwindigkeit
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

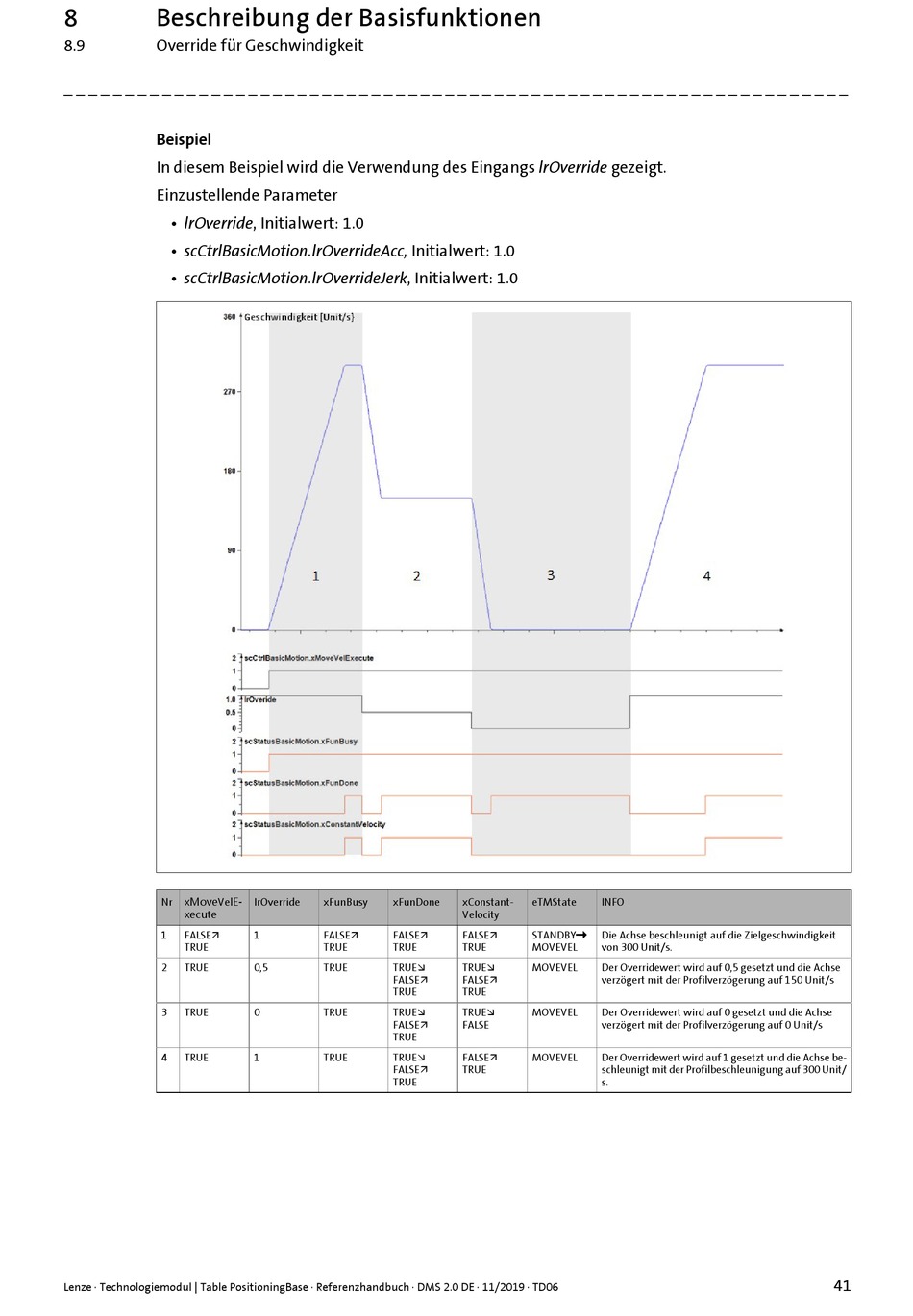

Beispiel
In diesem Beispiel wird die Verwendung des Eingangs lrOverride gezeigt.
Einzustellende Parameter
• lrOverride, Initialwert: 1.0
• scCtrlBasicMotion.lrOverrideAcc, Initialwert: 1.0
• scCtrlBasicMotion.lrOverrideJerk, Initialwert: 1.0
xMoveVelE -
Nr
xecute
1 FALSE
TRUE
2 TRUE
3 TRUE
4 TRUE
Lenze · Technologiemodul | Table PositioningBase · Referenzhandbuch · DMS 2.0 DE · 11/2019 · TD06
IrOverride xFunBusy xFunDone
1 FALSE FALSE
TRUE TRUE
0,5 TRUE TRUE
FALSE
TRUE
0 TRUE TRUE
FALSE
TRUE
1 TRUE TRUE
FALSE
TRUE
xConstant- eTMState INFO
Velocity

FALSE STANDBY Die Achse beschleunigt auf die Zielgeschwindigkeit
TRUE MOVEVEL von 300 Unit/s.
TRUE MOVEVEL Der Overridewert wird auf 0,5 gesetzt und die Achse
FALSE verzögert mit der Profilverzögerung auf 150 Unit/s
TRUE
TRUE MOVEVEL Der Overridewert wird auf 0 gesetzt und die Achse
FALSE verzögert mit der Profilverzögerung auf 0 Unit/s
FALSE MOVEVEL Der Overridewert wird auf 1 gesetzt und die Achse be-
TRUE schleunigt mit der Profilbeschleunigung auf 300 Unit/
s.
