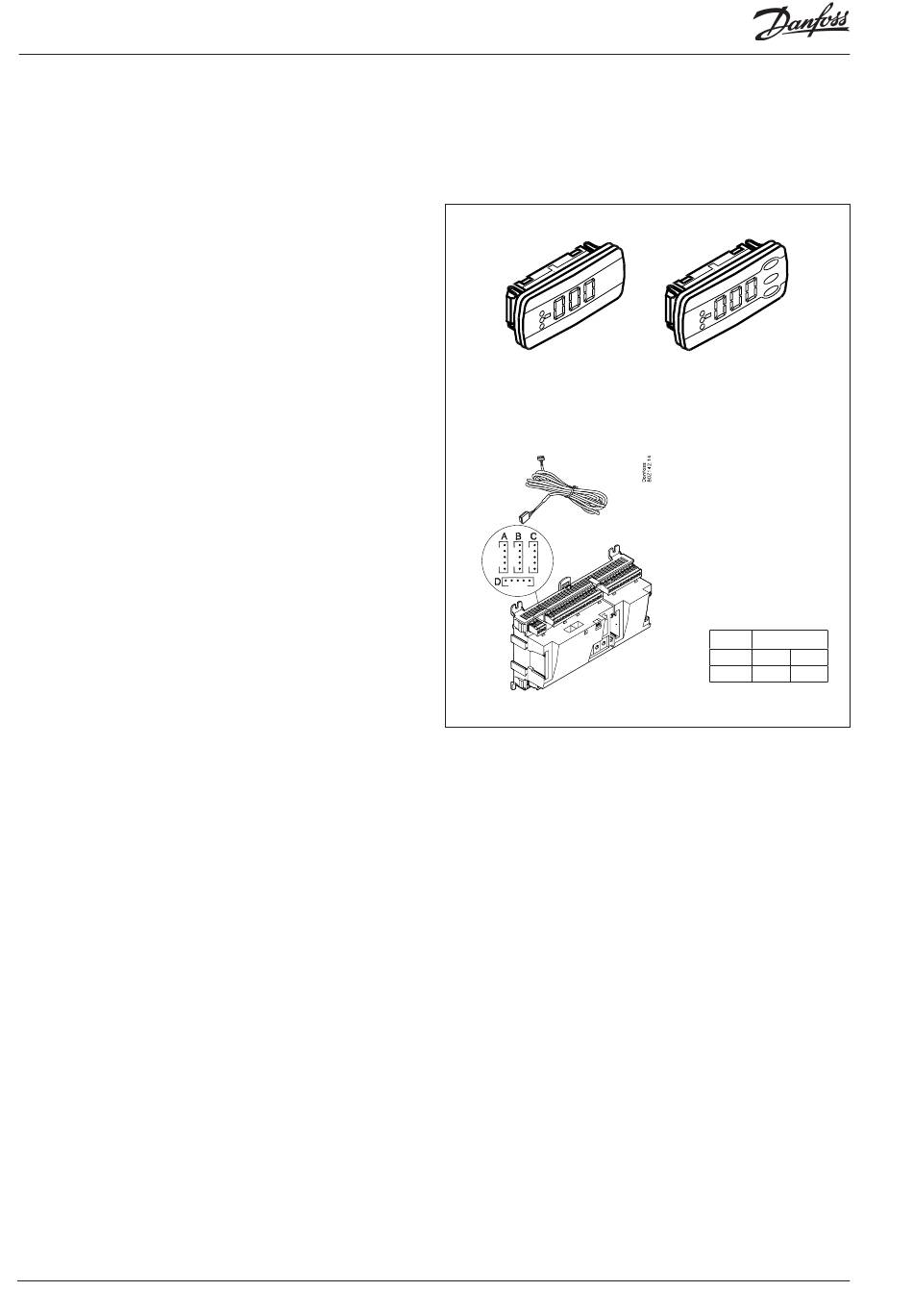

Ausbaumodul EKA 163B / EKA 164B
Funktion
Anzeige von wichtigen Messungen des Reglers, z.B. Sammlertem-
peratur, Saugdruck oder Hochdruck.
Die Einstellung der einzelnen Funktionen kann mittels der Funkti-
onstasten am Display erfolgen.
Der angewandte Regler bestimmt, welche Messungen und Ein-
stellungen erfolgen können.
Anschluss
Das Modul wird mit dem Reglermodul über ein Kabel mit Steckan-
schlüssen verbunden. Je Modul ist ein Kabel zu verwenden.
Das Kabel ist in verschiedenen Längen lieferbar.
Beide Displaytypen (mit oder ohne Funktionstasten) können so-
wohl an Displayausgang A, B, C als auch D angeschlossen werden.
A: Ps. Saugdruck in °C.
B: Pc. Hochdruck in °C.
Beim Anlaufen des Reglers wird auf dem Display angezeigt, wel-
cher Ausgang angeschlossen ist. - - - 1=Ausgang A, - - 2=Ausgang
B, usw.
Platzierung
Das Modul kann in einem Abstand von bis zu 15 m vom Regler-
modul angebracht werden.
Punkt
Die Festlegung eines Displaymodulpunkts ist nicht erforderlich –
es kann einfach angeschlossen werden.
