Konfiguration - fortsetzung
Die Steuerung der Verdichter einstellen

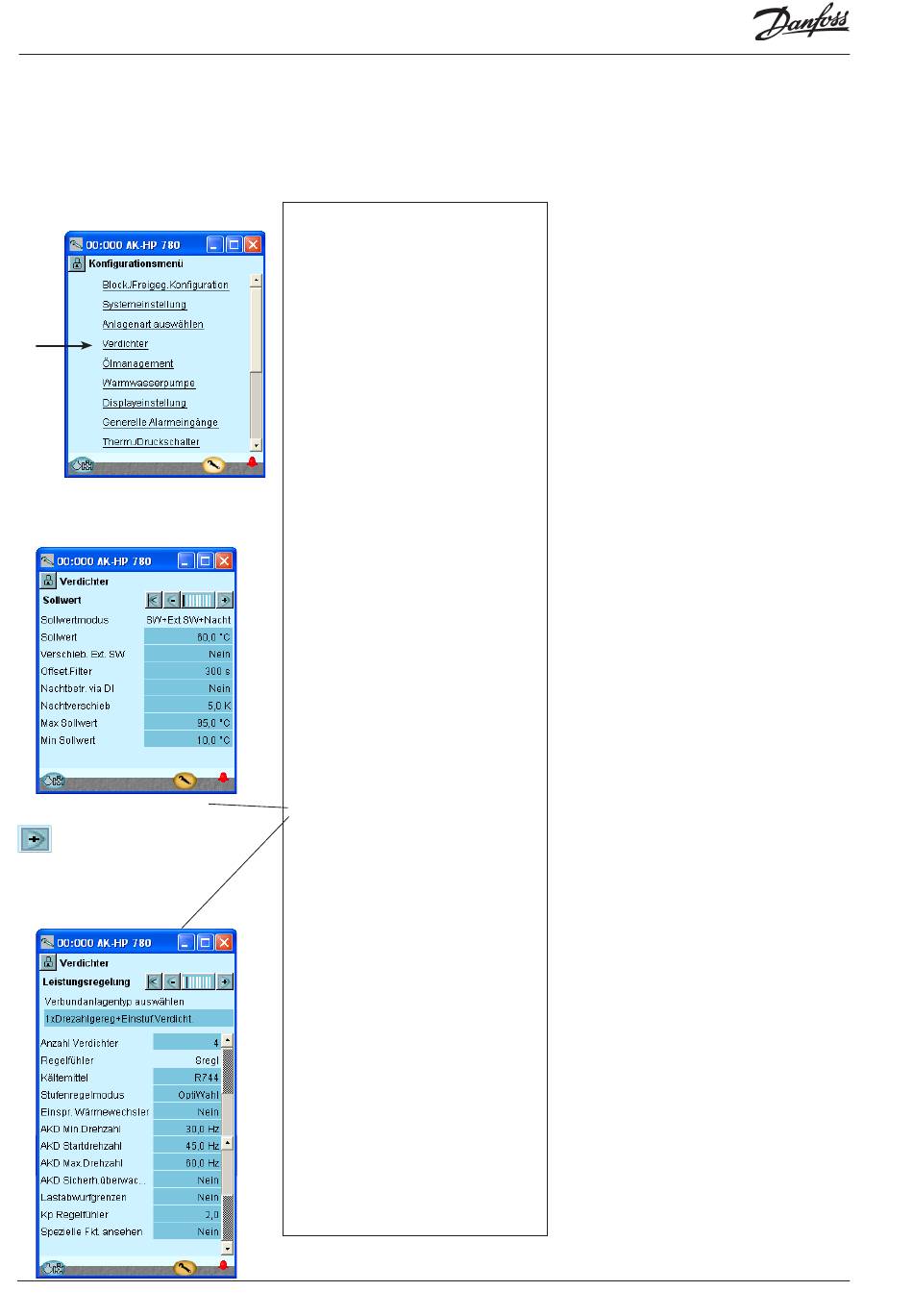

1. Gehen Sie zum Konfigurations-
menü
2. Wähle Verdichter
3. Die Werte für den Sollwert ein-
stellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. Werte für die Leistungsregelung
einstellen
50
Das Konfigurationsmenü im Service-Tool
ändert sich jetzt. Die für den gewählten
Anlagentyp möglichen Einstellungen werden
angezeigt.
In unserem Beispiel wählen wir:
- Sollwert = 60°C
Nachtverschiebung = 5 K.
Die Einstellungen sind hier im Bild angezeigt.
Es existieren mehrere Unterseiten. Welche
gerade ausgewählt ist, zeigt der schwarze
Strich in dem gezeigten Feld an. Mithilfe der
Schaltflächen „+" und „–" kann man zwischen
den Seiten wechseln.
In unserem Beispiel wählen wir:
- 4 Verdichter
- Kältemittel = R744
- Beste Anpassung
Wärme Pumpe Regler RS8GF203 © Danfoss 2015-08
Weitere Einzelheiten über verschiedene Einstellungs-
möglichkeiten finden Sie nachfolgend.
Die Zahl bezieht sich auf die Zahl und Abbildung in der
linken Spalte.
Im Bild werden nur die Einstellungen und Anzeigen
gezeigt, die für eine gegebene Konfiguration notwen-
dig sind.
3 - Sollwert
Sollwert = Setpoint + Nachtverschiebung+ offset
von externen 0-10 V Signal.
Einstellung ( -80 bis +120°C)
Sollwert für den gewünschten Sregl Temperatur in
°C.
Offset bei max. Signal (-100 bis +100 °C)
Verschiebungswert bei max. Signal (10 V).
Offset bei min. Signal (-100 bis +100 °C)
Verschiebungswert bei min. Signal (0 V).
Offset Filter (10 - 1800 s)
Hier einstellen ob eine schnelle Änderung im Soll-
wert eingesetzt werden darf.
Nachtbetr. durch DI
Wählen ob ein Digitaler Eingang notwendig ist für
aktivierung von Nachtbetrieb. Nachtbetrieb kann
auch durch den Internen Wochenzeitplan oder Via
Netzwert Signal geregelt werden.
Nachtverschiebung (-25 - 25 K)
Verschiebung von Saugdruck bei aktiven Nachtbe-
trieb (in Kelvin einstellen)
Max Sollwert (-50 bis +80 °C)
Max. zulässiger Saugdrucksollwert
Min Sollwert (-80 bis +25 °C)
Min. zulässiger Saugdrucksollwert
4 - Verdichterkombinationen
Hier einer der möglichen Kombinationen wählen
Anzahl Verdichter
Anzahl der Verdichter einstellen
Entlastungen
Anzahl der Entlastungsventil einstellen
Regelungsfühler
= Sregl
Kältemittel
Kältemittel wählen
Kältemittelfaktor K1, K2, K3
Nur benutzen, wenn Kältemittel nicht von der Liste
gewählt werden kann (Bitte Danfoss für weitere
Information kontakten)
Schaltungsmuster
Wähle Schaltungsmuster für Verdichter
Sequenz: First In Last Out (FILO)
zyklisch: Ausgleichung der Laufzeit (FIFO)
Best fit: Best mögliche Leistungsanpassung
(So wenige Leistungssprünge wie möglich)
Einspritzung Wärmeaustauscher
Wähle ob ein Ausgangssignal für start/stop von
Flüssigkeitseinspritzung in ein Kaskaden Wärmeaus-
tauscher sein soll.
AKD min Drehzahl (0.5 – 60.0 Hz)
Min. Geschwindigkeit wo der Verdichter ausschalten
soll
AKD startDrehzahl(20.0 – 60.0 Hz)
Minimum Geschwindigkeit wenn der Verdichter
starten soll (Der eingestellte Wert muss höher als
"AKD min. Drehzahl" sein)
AKD max Drehzahl(40.0 – 120.0 Hz)
Höchst zulässige Geschwindigkeit f¨ru Verdichter
AKD Sicherheitsüberwachung
Wählen ob ein Eingang für Frequenzumformer
erwünscht ist
Last Begrenzung
Wähle die Anzahl von Eingängen, die für die Lastbe-
grenzung benutzt werden soll
Last Begrenzung 1
Die max. zulässige Leistung, wenn am Eingang 1 ein
Signal empfangen werden soll
Last Begrenzung 2
Die max. zulässige Leistung, wenn am Eingang 2 ein
Signal empfangen werden soll
