• Start/stop der Flüssigkeitseinspritzung im Wärmeaustauscher
• On/Off signal für Start/Stop von Drehzahlregelung
• Alarmrelais
• On/off Signale von allgemeine Termostate (1-5), Pressostate (1-5)
oder Spannungseingangsfunktionen (1-5).
• Öl Ventile
• Sicherheitsrelais für Verdichterabschaltungen bei Ölfehler
Solid state Ausgänge
Die Solid state Ausgänge am Reglermodul können für die gleichen
Funktionen wie die unter "Relaisausgänge" Angeführten benutzt
werden.
(Bei Spannungsausfall am Regler ist der Ausgang immer "Aus".)
Analoger Ausgang
• Drehzahlregelung der Pumpe.
• Drehzahlregelung der Verflüssigerlüfter.

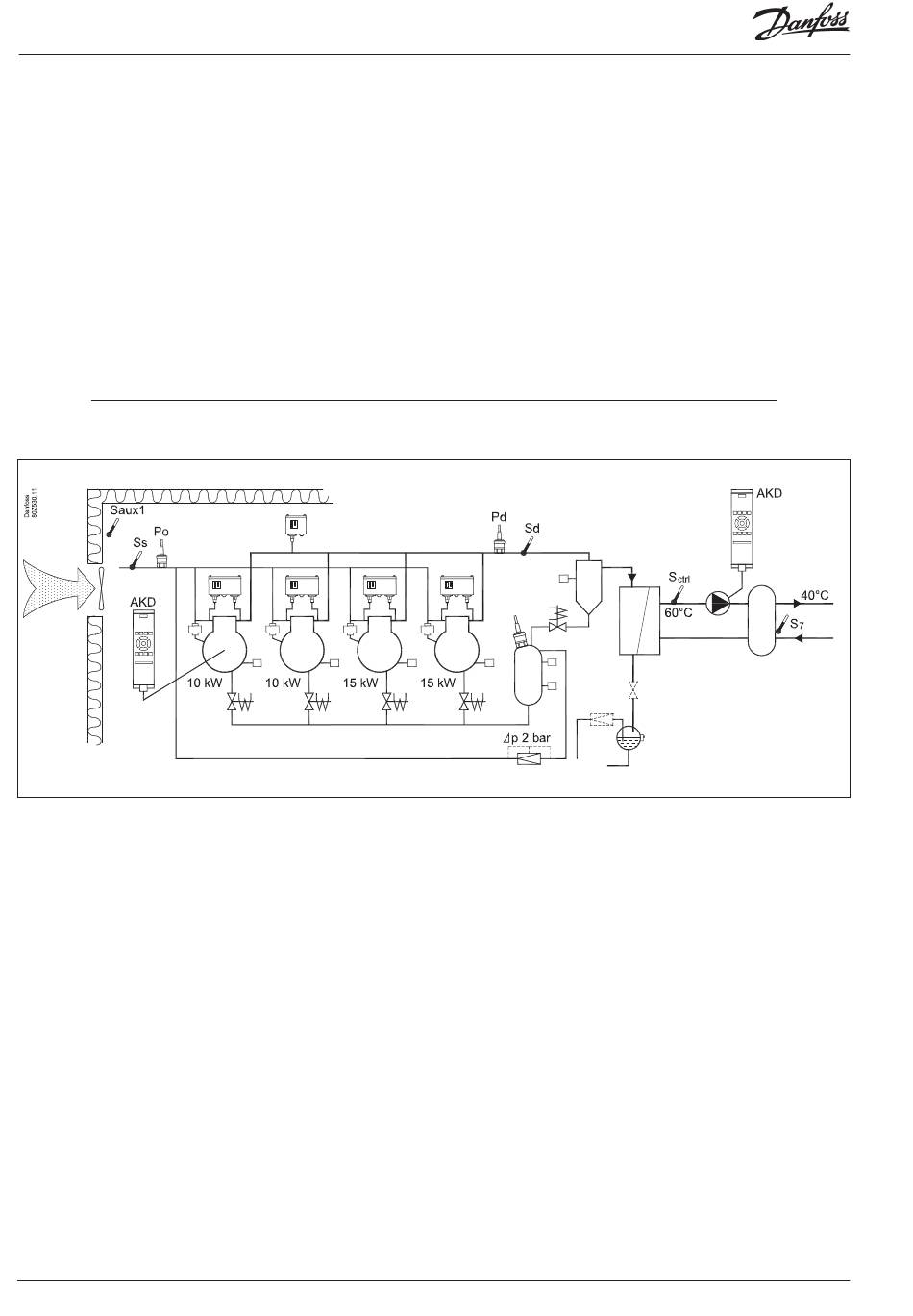

Beispiel
Verdichtergruppe:
• Kältemittel CO2 (R744)
• 4 x Verdichter mit "Best fit". Drehzahlregelung von einem.
• Sicherheitsüberwachung von jedem Verdichter
• Gemeinsame Hochdrucküberwachung
• Sregl Einstellung 60°C, Nachtbetrieb von 5 K
• Öl-management für jeden Verdichter
• Impulsreset für gestoppten Verdichter (Ölmangel)
Sammler
• Pumpe mit Drehzahlregelung
• S7 Sollwert 40°C
Öl Sammler:
• Überwachung des Flüssigkeitsniveaus
• Druckregelung in Ölsammler
Lüfter im Maschinenraum:
• Thermostatgeregelter Lüfter im Maschinenraum
Sicherheitsfunktionen:
• Überwachung von P0, Pd, Sd und Überhitzung in der Saugleitung
• Ps max = 10°C, P0 min = -2°C
• Pc max = 50 °C
• Sd max = 120°C
• SH min = 5 °C, SH max = 35 °C
• Füllstandsüberwachung (Min.- und Max.-Wert) in Ölsammler
Sonstiges:
• Alarmausgang wird verwendet
• Externer Hauptschalter wird verwendet
30
Wärme Pumpe Regler RS8GF203 © Danfoss 2015-08
Das Beispiel ist auf der nächsten Seite zu sehen.
Das Resultat wird, das folgende Module eingesetzt werden soll:
• AK-HP 780 Regler
• AK-XM 102B Digitales Eingangsmodul
• AK-XM 205B Ein- und Ausgangsmodul
• AK-OB 110 Analoges Ausbaumodul
AK-HP 780
