Montage und Verdrahtung - fortsetzung

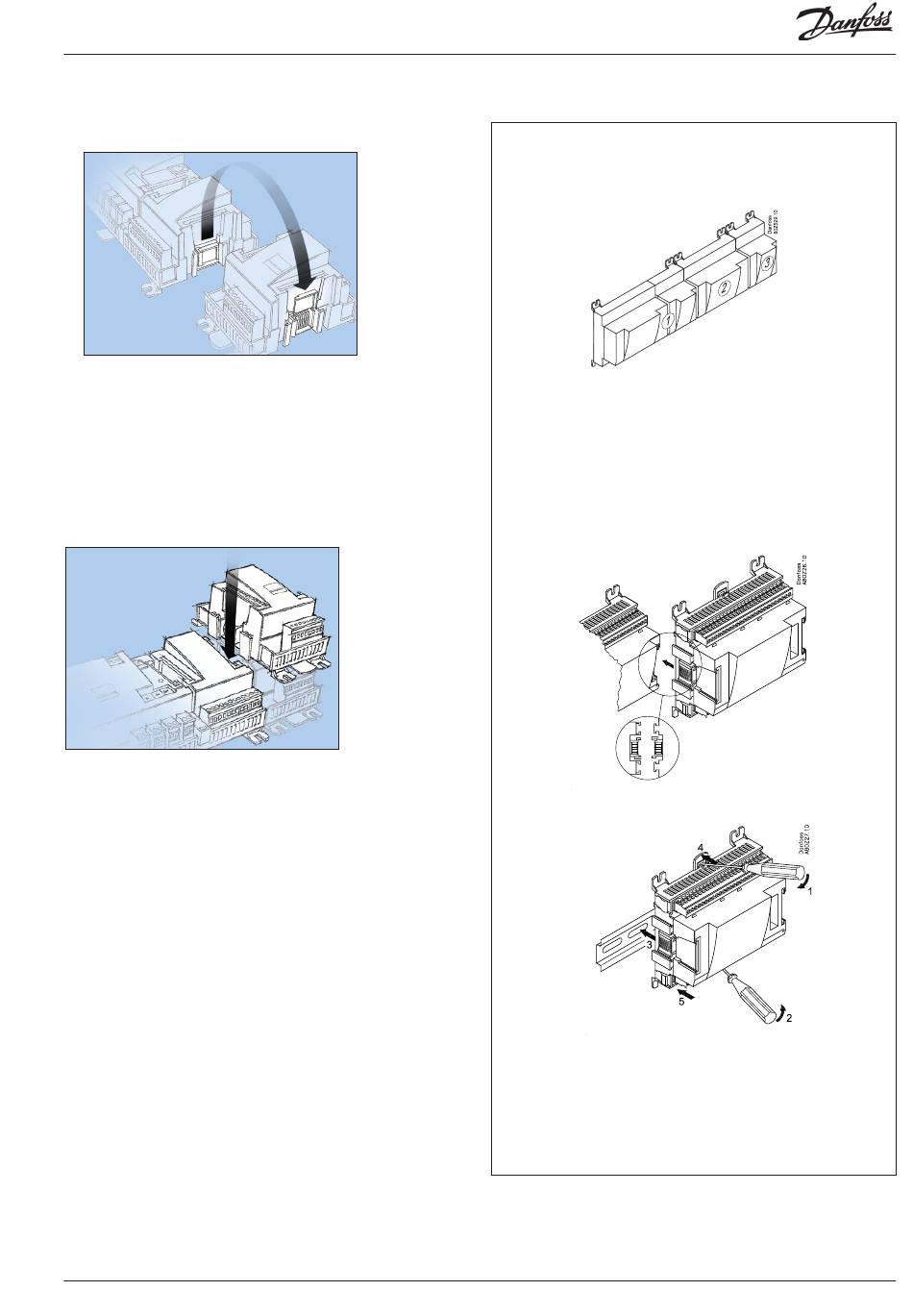

Montage des I/O-Moduls am Basismodul
1. Die Schutzkappe vom Basismodul entfernen
Die Schutzkappe vom Verbindungsstecker rechts am Basismo-
dul entfernen.
Die Kappe vom Verbindungsstecker rechts auf das I/O-Modul
aufsetzen, das sich am weitesten rechts in der AK-Reihe befin-
det.
2. Das I/O-Modul mit dem Basismodul zusammenset-
zen
Das Basismodul darf nicht unter Spannung stehen.
AK-HP 780
Wärme Pumpe Regler
RS8GF203 © Danfoss 2015-08
In dem Beispielsfall sind zwei Ausbaumodule an das Basismodul anzu-
bauen. Zunächst soll das Modul mit den Relais und danach das für die
Eingangssignale angebaut werden. Die Reihenfolge ergibt sich aus der
Abbildung.
Alle vorzunehmenden Einstellungen für die Ausbaumodule richten sich
nach dieser Reihenfolge.
Solange die beiden, in die DIN-Schiene eingreifenden Schnappschlös-
ser geöffnet sind, lässt sich das Modul – unabhängig von der Reihen-
folge – in die richtige Position schieben. Beim Ausbau müssen die
Schnappschlösser ebenfalls geöffnet sein.
39
