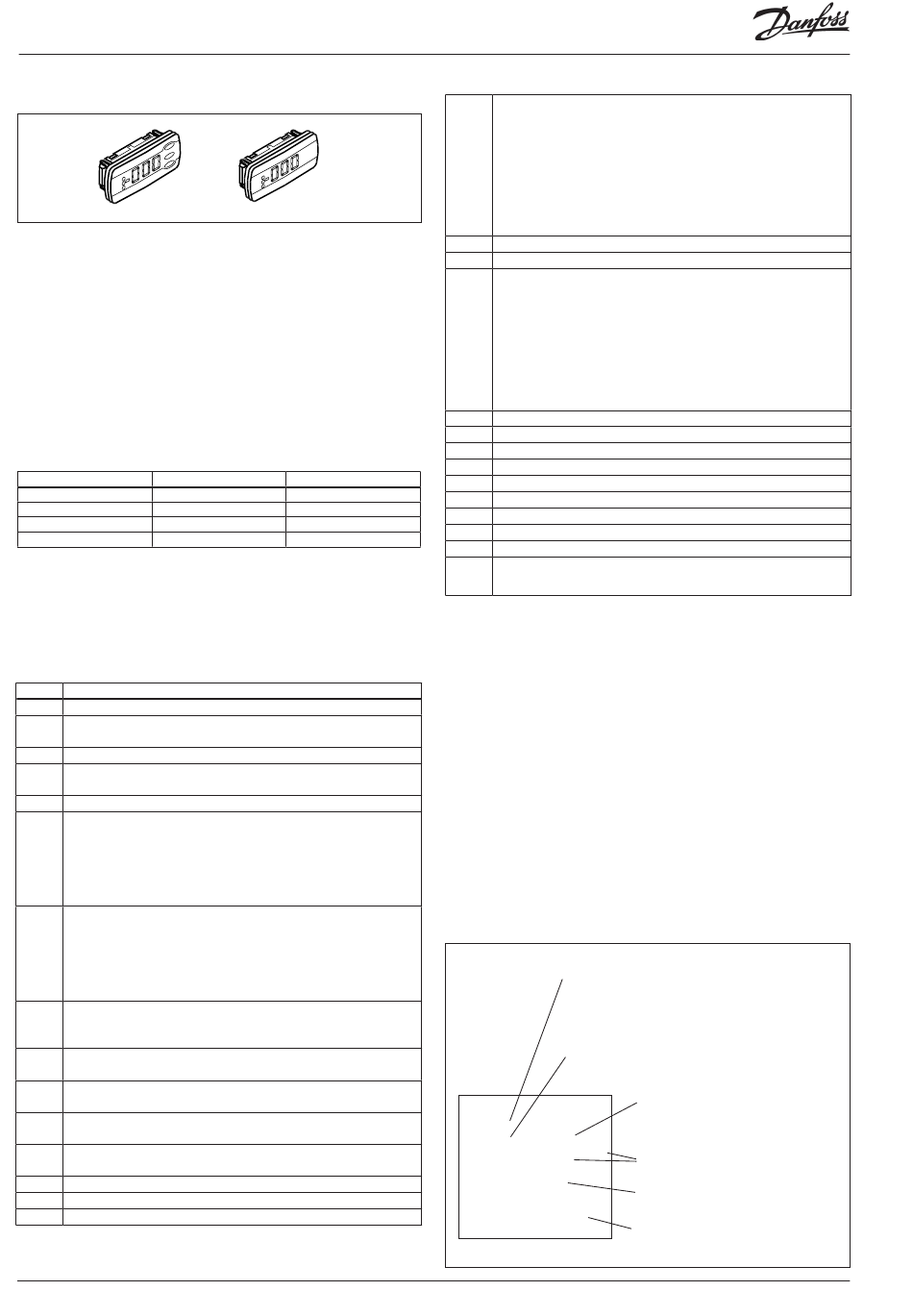

Anzeige des Drucks und Temperaturen
Es lassen sich ein bis vier separate Displays an den Regler anschlie-
ßen. Die Anschlüsse erfolgen über Leitungen mit Steckverbindern.
Das Display kann z.B. in einer Schalttafelfront angebracht werden.
Bei Vorhandensein eines Displays wird der Wert angezeigt.
- Ps
- Sregl
- Ss
- Sd
- Pc
- S7
- Ps bar
- Pc bar
Display
Primäre Auslesung *
A
Sregl
B
S7
C
Ss
D
Sd
* Die Primäre Auslesung kann für andere Messungen geändert werden wenn
erwünscht
Bei der Wahl eines Displays mit Bedientasten können neben der
Anzeige des Drucks und Temperaturen über ein Menüsystem
einfache Bedienungen vorgenommen werden:.
Nr.
Funktion
o30
Kältemittel Einstellung
o57
Pumpe Leistungeseinstellungen
0: MAN, 1: OFF, 2: AUTO
058
Manuelle Einstellung Pumpen-leistung
o59
Leistungeseinstellungen für Sauggruppe
0: MAN, 1: OFF, 2: AUTO
o60
Manuelle Einstellung Saugdruckleistung
o62
Wahl vorraus definierte Konfiguration
Diese Einstellung ermöglicht die Auswahl aus einer Reihe vor-
definierter Kombinationen, die gleichzeitig die Anschlussstellen
festlegen. Am Ende des Handbuchs befindet sich eine Übersicht
der Optionen und Anschlussstellen. Nach Konfiguration dieser
Funktion schaltet der Regler ab und startet neu.
o93
Blockierung der Konfiguration
Es is nur möglich eine predefinierte Konfiguration zu wählen
oder Kältemittel zu ändern wenn die Konfiguration offen (EIN)
ist.
0 = Konfiguration Ein
1 = Konfiguration blockiert (AUS)
r12
Hauptschalter
0: Regler gestoppt
1: Regulierung
r23
Set Punkt Saugdruck
Einstellung der erwünschten Sollwert für Saugdruck in °C
r24
Sollwert Saugdruck
Akteller Sollwerttemperatur für Verdichterleistung
r28
Set Punkt S7
Einstellung der erwünschten Temperaturen in °C
r29
S7- Sollwert
Akteller Sollwerttemperatur für Temperaturregelung
r57
Po Verdampferdruck in °C
u16
Aktueller Medientemperatur gemessen mit Sregl
u21
Überhitzung in der Saugleitung
96
Sekundäre Auslesung
S7
Sregl
Kein
Kein
Wärme Pumpe Regler RS8GF203 © Danfoss 2015-08
u48
Aktuelle Regelungsstatus am der Pumpe
0: Power up
1: Stopped
2: Manuel
3: Alarm
4: Restart
5: Standby
10: Full loaded
11: Running
u49
Eingeschaltete Pumpenleistung in %
u50
Sollwert für Pumpenleistung in %
u51
Aktueller Regelungsstatus an Sauggruppe
0: Power up
1: Stopped
2: Manuel
3: Alarm
4: Restart
5: Standby
10: Full loaded
11: Running
u52
Eingeschaltete Verdichterleistung in %
u53
Sollwert für Verdichterleistung
u54
Sd Druckgastemperatur in °C
u55
Ss Sauggastemperatur in °C
u98
Aktuelle Temperatur für S7 Medienfühler
U01
Aktuelle Pc Hochdruck in °C
AL1
Alarm Saugdruck
AL2
Alarm für Hochdruck
- - 1
Initiierung. Display ist an Ausgang A angeschlossen . (- - 2 =
Ausgang B, usw.)
Sollen ein Wert unter „Funktion" angezeigt werden, ist wie folgt vorzuge-
hen:
1. Die obere Taste betätigen, bis ein Parameter angezeigt wird.
2. Obere oder untere Taste betätigen und bis zu dem Parameter gehen,
den Sie ablesen möchten.
3. Die mittlere Taste betätigen, bis der Wert für den Parameter angezeigt
wird.
Nach kurzer Zeit kehrt die Anzeige automatisch in „Read out-Anzeige"
zurück.
Leuchtdiode am Regler
Interne Kommunikation
zwischen den Modulen:
Rasches Blinken = Fehler
Dauernd Ein = Fehler
Status am Ausgang 1-8
■ Power
■ Comm
■ DO1
■ Status
■ DO2
■ Service Tool
■ DO3
■ LON
■ DO4
■ DO5
■ Alarm
■ DO6
■ DO7
■ DO8
■ Service Pin
Langsames Blinken = OK
Rashes Blinken = Antwort vom Gateway in
10 Min. nach Netzwerksinstallation
Dauernd Ein = Fehler
Dauernd Aus = Fehler
Eksterne Kommunikation
Blinken = Aktiver Alarm / nicht quittiert
Dauernd Ein = Aktiver Alarm / quittiert
Netzwerksinstallation
