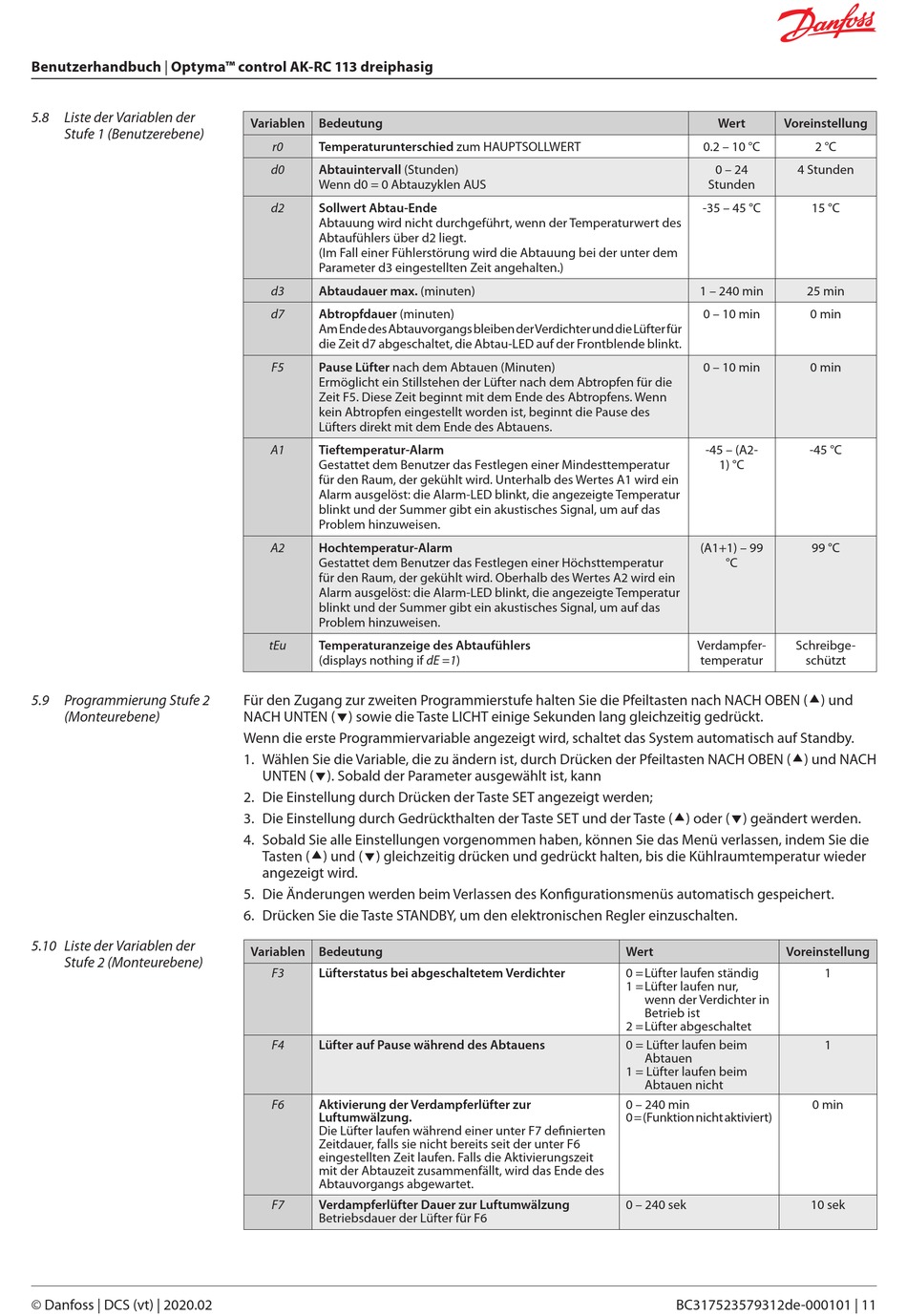

Benutzerhandbuch | Optyma™ control AK-RC 113 dreiphasig
5.8 Liste der Variablen der
Stufe 1 (Benutzerebene)
5.9 Programmierung Stufe 2
(Monteurebene)
5.10 Liste der Variablen der
Stufe 2 (Monteurebene)
© Danfoss | DCS (vt) | 2020.02
Variablen Bedeutung
Temperaturunterschied zum HAUPTSOLLWERT
r0
d0
Abtauintervall (Stunden)
Wenn d0 = 0 Abtauzyklen AUS
d2
Sollwert Abtau-Ende
Abtauung wird nicht durchgeführt, wenn der Temperaturwert des
Abtaufühlers über d2 liegt.
(Im Fall einer Fühlerstörung wird die Abtauung bei der unter dem
Parameter d3 eingestellten Zeit angehalten.)
Abtaudauer max. (minuten)
d3
d7
Abtropfdauer (minuten)
Am Ende des Abtauvorgangs bleiben der Verdichter und die Lüfter für
die Zeit d7 abgeschaltet, die Abtau-LED auf der Frontblende blinkt.
F5
Pause Lüfter nach dem Abtauen (Minuten)
Ermöglicht ein Stillstehen der Lüfter nach dem Abtropfen für die
Zeit F5. Diese Zeit beginnt mit dem Ende des Abtropfens. Wenn
kein Abtropfen eingestellt worden ist, beginnt die Pause des
Lüfters direkt mit dem Ende des Abtauens.
A1
Tieftemperatur-Alarm
Gestattet dem Benutzer das Festlegen einer Mindesttemperatur
für den Raum, der gekühlt wird. Unterhalb des Wertes A1 wird ein
Alarm ausgelöst: die Alarm-LED blinkt, die angezeigte Temperatur
blinkt und der Summer gibt ein akustisches Signal, um auf das
Problem hinzuweisen.
A2
Hochtemperatur-Alarm
Gestattet dem Benutzer das Festlegen einer Höchsttemperatur
für den Raum, der gekühlt wird. Oberhalb des Wertes A2 wird ein
Alarm ausgelöst: die Alarm-LED blinkt, die angezeigte Temperatur
blinkt und der Summer gibt ein akustisches Signal, um auf das
Problem hinzuweisen.
tEu
Temperaturanzeige des Abtaufühlers
(displays nothing if dE =1)
Für den Zugang zur zweiten Programmierstufe halten Sie die Pfeiltasten nach NACH OBEN () und
NACH UNTEN () sowie die Taste LICHT einige Sekunden lang gleichzeitig gedrückt.
Wenn die erste Programmiervariable angezeigt wird, schaltet das System automatisch auf Standby.
1. Wählen Sie die Variable, die zu ändern ist, durch Drücken der Pfeiltasten NACH OBEN () und NACH
UNTEN (). Sobald der Parameter ausgewählt ist, kann
2. Die Einstellung durch Drücken der Taste SET angezeigt werden;
3. Die Einstellung durch Gedrückthalten der Taste SET und der Taste () oder () geändert werden.
4. Sobald Sie alle Einstellungen vorgenommen haben, können Sie das Menü verlassen, indem Sie die
Tasten () und () gleichzeitig drücken und gedrückt halten, bis die Kühlraumtemperatur wieder
angezeigt wird.
5. Die Änderungen werden beim Verlassen des Konfigurationsmenüs automatisch gespeichert.
6. Drücken Sie die Taste STANDBY, um den elektronischen Regler einzuschalten.
Variablen Bedeutung
Lüfterstatus bei abgeschaltetem Verdichter
F3
F4
Lüfter auf Pause während des Abtauens
F6
Aktivierung der Verdampferlüfter zur
Luftumwälzung.
Die Lüfter laufen während einer unter F7 definierten
Zeitdauer, falls sie nicht bereits seit der unter F6
eingestellten Zeit laufen. Falls die Aktivierungszeit
mit der Abtauzeit zusammenfällt, wird das Ende des
Abtauvorgangs abgewartet.
F7
Verdampferlüfter Dauer zur Luftumwälzung
Betriebsdauer der Lüfter für F6
Wert
Voreinstellung
0.2 – 10 °C
0 – 24
4 Stunden
Stunden
-35 – 45 °C
1 – 240 min
0 – 10 min
0 – 10 min
-45 – (A2-
1) °C
(A1+1) – 99
°C
Verdampfer-
Schreibge-
temperatur
Wert
Voreinstellung
0 = Lüfter laufen ständig
1 = Lüfter laufen nur,
wenn der Verdichter in
Betrieb ist
2 = Lüfter abgeschaltet
0 = Lüfter laufen beim
Abtauen
1 = Lüfter laufen beim
Abtauen nicht
0 – 240 min
0 = (Funktion nicht aktiviert)
0 – 240 sek
BC317523579312de-000101 | 11
2 °C
15 °C
25 min
0 min
0 min
-45 °C
99 °C
schützt
1
1
0 min
10 sek
