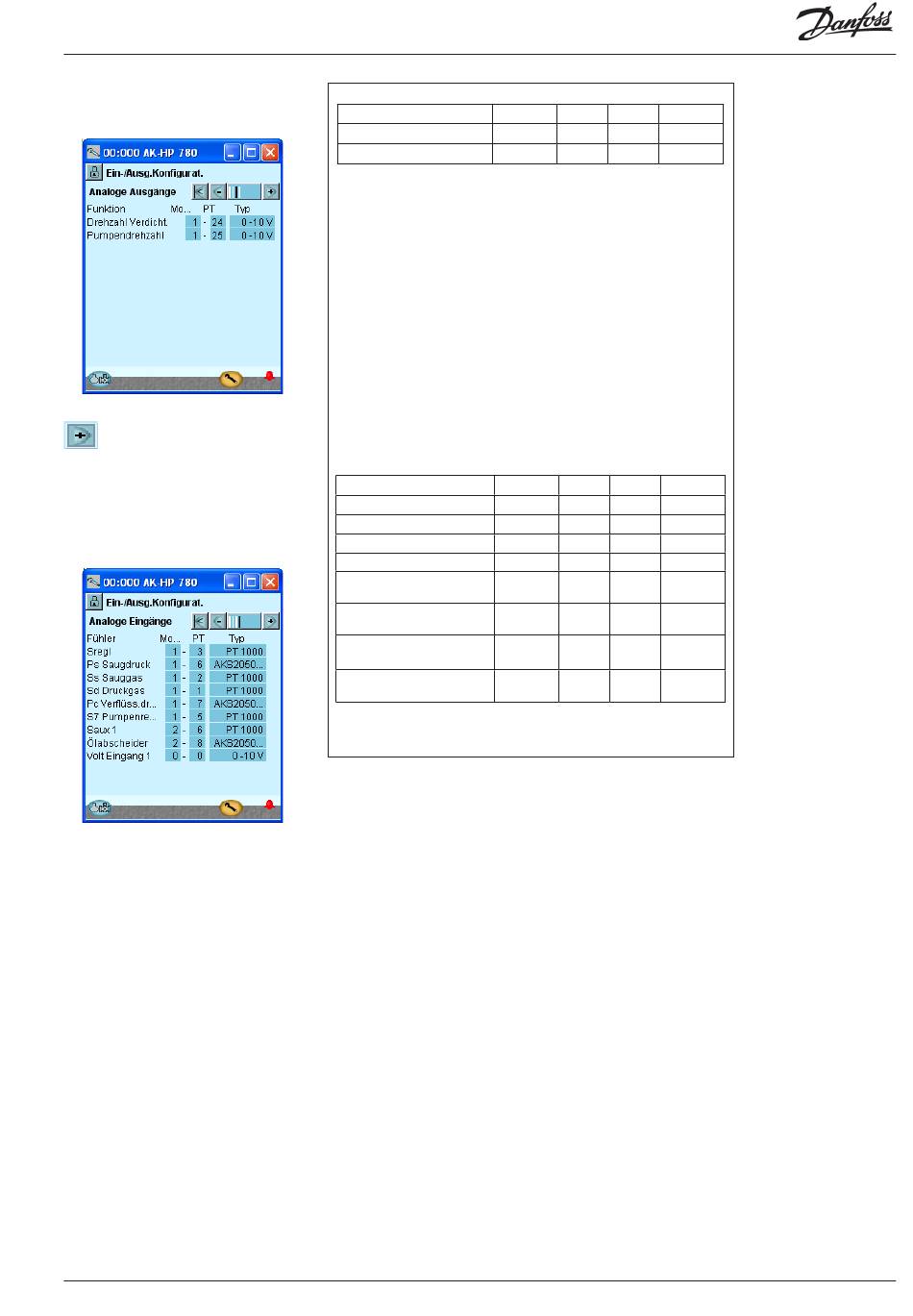

Konfiguration - fortsetzung
5. Analoge Ausgänge konfigu-
rieren
Um zur nächsten Seite zu
gelangen ist das +-Schaltfeld
zu betätigen.
6. Analoge Eingangssignale
konfigurieren
AK-HP 780
Funktion
AKD Verdichterregelung
AKD Pumpendrehzahl
Fühler
Druckgastemperatur - Sd
Sauggastemperatur - Ss
Verdichterregelung- Sregl
Pumperegelung - S7
Saugdruck
- Ps
Hochdruck - Pc (Verflüss.druck) AI7
Thermostatfühler im Maschi-
nenraum - Saux1
Ölabscheider
, Prec (Paux1)
Wärme Pumpe Regler
RS8GF203 © Danfoss 2015-08
Ausgang Modul Punkt
Typ
AO1
1
24
0-10
AO2
1
25
0-10
Eingang
Modul Punkt
Typ
AI1
1
1
Pt 1000
AI2
1
2
Pt 1000
AI3
1
3
Pt 1000
AI5
1
5
Pt 1000
AKS 2050-
AI6
1
6
59
AKS 2050-
1
7
159
AI6
2
6
Pt 1000
AKS 2050-
AI8
2
8
159
5 - Analoge Ausgänge
Die möglichen Funktio-
nen sind wie folgt:
0 -10 V
2 – 10 V
0 -5 V
1 – 5 V
6 - Analoge Eingänge
Die möglichen Funktio-
nen sind wie folgt:
Temperaturfühler:
• Pt 1000
• PTC 1000
Druckmessumformer
• AKS 32, -1 – 6 bar
• AKS 32R, -1 – 6 bar
• AKS 32, - 1 – 9 bar
• AKS 32R, -1 – 9 bar
• AKS 32, - 1 – 12 bar
• AKS 32R, -1 – 12 bar
• AKS 32, - 1 – 20 bar
• AKS 32R, -1 – 20 bar
• AKS 32, - 1 – 34 bar
• AKS 32R, -1 – 34 bar
• AKS 32, - 1 – 50 bar
• AKS 32R, -1 – 50 bar
• AKS 2050, -1 – 59 bar
• AKS 2050, -1 – 99 bar
• AKS 2050, -1 – 159 bar
• Benutzer definiert (Nur
Ratiometrisch, min. und
max Wert des Drucks-
messbereiches muss
eingestellt werden)
Sregl Verdichterregelung
Ps Saugdruck
Ss Sauggas
Sd Druckgas Temp.
Pc Hochdruck
S7 Sammler Temperatur
Ext. Ref. Signal
• 0 – 5 V,
• 0 -10 V
Saux 1 - 4
Paux 1 - 3
Volt Eingang 1 - 5
• 0 -5 V,
• 0 -10 V,
• 1 – 5 V,
• 2 – 10 V
61
