gewährleisten.
Der drehzahlgeregelte Verdichter dient dazu, plötzliche Leistungs-
abfälle zwischen einstufigen Verdichtern auszugleichen.

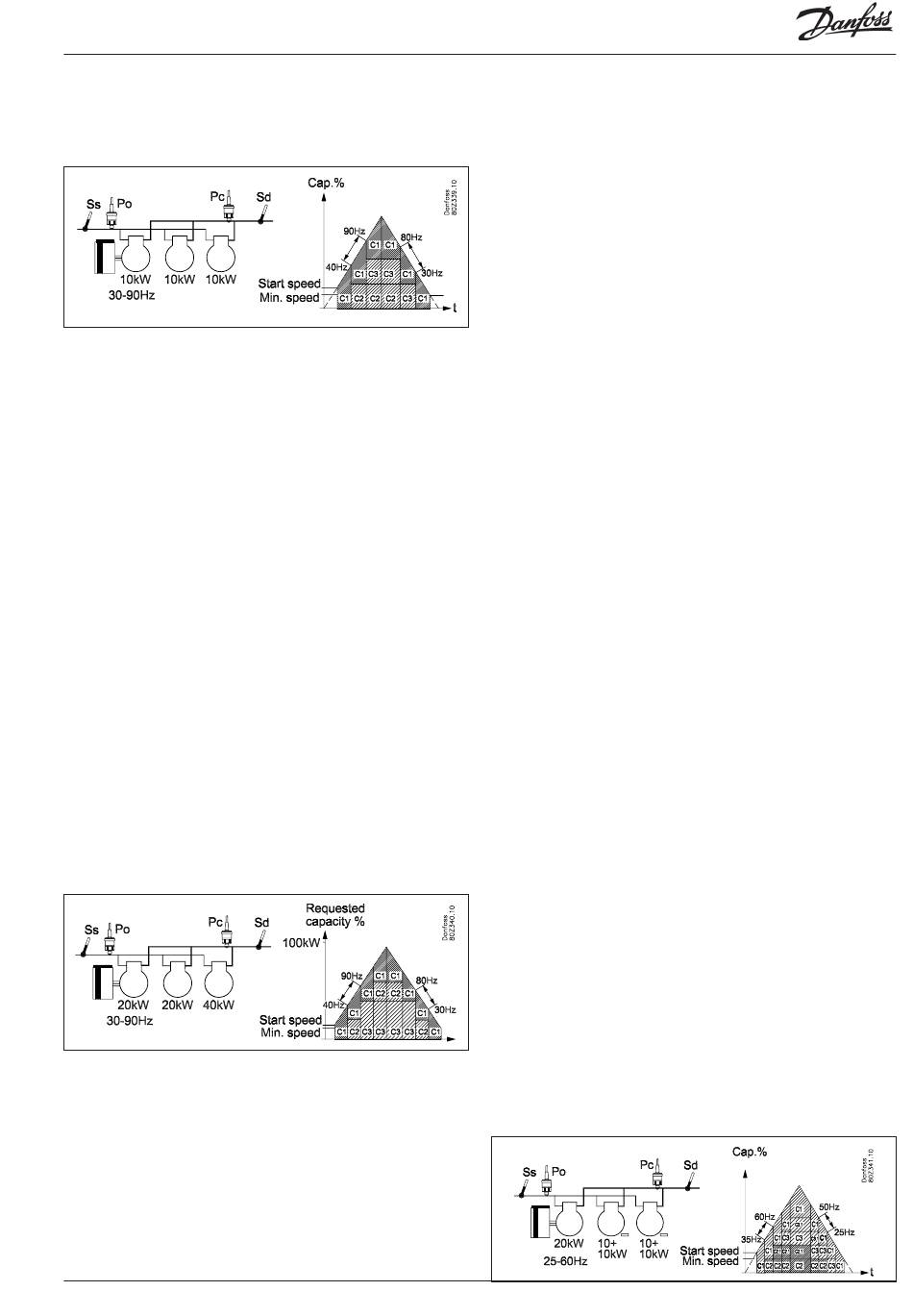

Beispiel:
Steigende Leistung:
- Der drehzahlgeregelte Verdichter startet, wenn die gewünschte
Leistung der Startdrehzahl entspricht.
- Der nachfolgende einstufige Verdichter mit den wenigsten Be-
triebsstunden wird zugeschaltet, wenn der drehzahlgeregelte
Verdichter bei voller Drehzahl (90 Hz) läuft.
-Wenn ein einstufiger Verdichter eingeschaltet wird, vermindert
der drehzahlgeregelte Verdichter die Drehzahl (40 Hz) entspre-
chend der Leistung des einstufigen Verdichters.
Abfallende Leistung:
- Der nachfolgende einstufige Verdichter mit den meisten Be-
triebsstunden wird abgeschaltet, wenn der drehzahlgeregelte
Verdichter die Mindest-Drehzahl (30 Hz) erreicht hat.
- Wenn ein einstufiger Verdichter abgeschaltet wird, erhöht der
drehzahlgeregelte Verdichter die Drehzahl (80 Hz) entspre-
chend der Leistung des einstufigen Verdichters.
- Der drehzahlgeregelte Verdichter ist der letzte, der abgeschal-
tet wird, wenn die Bedingungen hierfür erfüllt sind.
Best fit - Beispiel:
Hier sind mindestens zwei einstufige Verdichter unterschiedlicher
Größe vorhanden.
Der drehzahlgeregelte Verdichter wird stets als erster gestartet
und als letzter gestoppt.
Der Leistungsverteiler schaltet die einstufigen Verdichter zu und
ab, um bestmögliche Leistungsanpassung und damit geringste
Leistungsabweichung zu gewährleisten.
Der drehzahlgeregelte Verdichter dient dazu, plötzliche Leistungs-
abfälle zwischen einstufigen Verdichtern auszugleichen.
Beispiel:
Steigende Leistung:
- Der drehzahlgeregelte Verdichter startet, wenn die gewünschte
Leistung der Start-Drehzahl entspricht.
- Der kleinste einstufige Verdichter wird zugeschaltet, wenn der
drehzahlgeregelte Verdichter bei voller Drehzahl (90 Hz) läuft.
- Wenn der drehzahlgeregelte Verdichter wieder die höchste
Drehzahl (90 Hz) erreicht, wird der kleinste einstufige Verdich-
ter (C2) aus- und der große einstufige Verdichter (C3) zuge-
schaltet.
- Wenn der drehzahlgeregelte Verdichter wieder die höchste
Drehzahl (90 Hz) erreicht, wird der kleinste einstufige Verdich-
ter (C2) wieder zugeschaltet.
AK-HP 780
Wärme Pumpe Regler
RS8GF203 © Danfoss 2015-08
- Wenn ein einstufiger Verdichter zugeschaltet wird, vermindert
sich die Drehzahl des drehzahlgeregelten Verdichters (40 Hz)
entsprechend der zugeschalteten Leistung.
Abfallende Leistung:
- Der kleine einstufige Verdichter wird abgeschaltet, wenn der
drehzahlgeregelte Verdichter die Mindest-Drehzahl (30 Hz)
erreicht hat.
- Wenn der drehzahlgeregelte Verdichter wieder die Mindest-
drehzahl (30 Hz) erreicht, wird der kleinste einstufige Verdichter
(C2) ab- und der große einstufige Verdichter (C3) zugeschaltet.
- Wenn der drehzahlgeregelte Verdichter wieder die Mindest-
Drehzahl (30 Hz) erreicht, wird der große einstufige Verdich-
ter (C3) ab- und der kleine einstufige Verdichter (C2) wieder
zugeschaltet.
- Wenn der drehzahlgeregelte Verdichter wieder die Mindest-
Drehzahl (30 Hz) erreicht, wird der kleine einstufige Verdichter
(C2) abgeschaltet.
- Der drehzahlgeregelte Verdichter ist der letzte, der abgeschal-
tet wird, wenn die Bedingungen hierfür erfüllt sind.
- Wenn ein einstufiger Verdichter abgeschaltet wird, erhöht der
drehzahlgeregelte Verdichter die Drehzahl (80 Hz) entspre-
chend der abgeschalteten Leistung.
Compressor application 6 – 1 x Speed + unloader
Der Regler ist in der Lage, einen drehzahlgeregelten Verdichter
kombiniert mit mehreren leistungsgeregelten Verteilern dersel-
ben Größe und mit derselben Anzahl Entlastungen zu regeln.
Der Vorteil bei dieser Kombination ist, dass der variable Teil des
drehzahlgeregelten Verdichters nur groß genug sein muss, um
die nachfolgenden Entlastungsventile zu decken, damit eine Leis-
tungskurve ohne Leistungsabfälle erreicht wird.
Voraussetzungen für die Nutzung:
• Ein drehzahlgeregelter Verdichter, der eine andere Größe als die
nachfolgenden einstufigen Verdichter aufweist.
• Die leistungsgeregelten Verdichter müssen dieselbe Größe und
dieselbe Anzahl Entlastungsventile haben (max. 3).
• Die Hauptstufe der leistungsgeregelten Verdichter hat dieselbe
Größe.
• Die Hauptstufe kann eine andere Größe als die Entlastungsventi-
le aufweisen, z. B. 50%, 25% und 25%..
Diese Verdichterkombination arbeitet nach folgendem Schaltprin-
zip:
• Sequenz
• Zyklus
Umgang mit drehzahlgeregelten Verdichtern:
Hierbei wird auf Abschn. "Power Pack Typen" verwiesen.
Zyklusbetrieb - Beispiel
Der drehzahlgeregelte Verdichter wird stets als erster gestartet
und als letzter gestoppt.
Die leistungsgeregelten Verdichter werden nach dem Prinzip „First
In First Out" zu- und abgeschaltet, um einen Betriebsstundenaus-
gleich zu gewährleisten.
Der drehzahlgeregelte Verdichter dient dazu, plötzliche Leistungs-
abfälle zwischen den Entlastungsventilen/Hauptstufen auszuglei-
chen.
99
