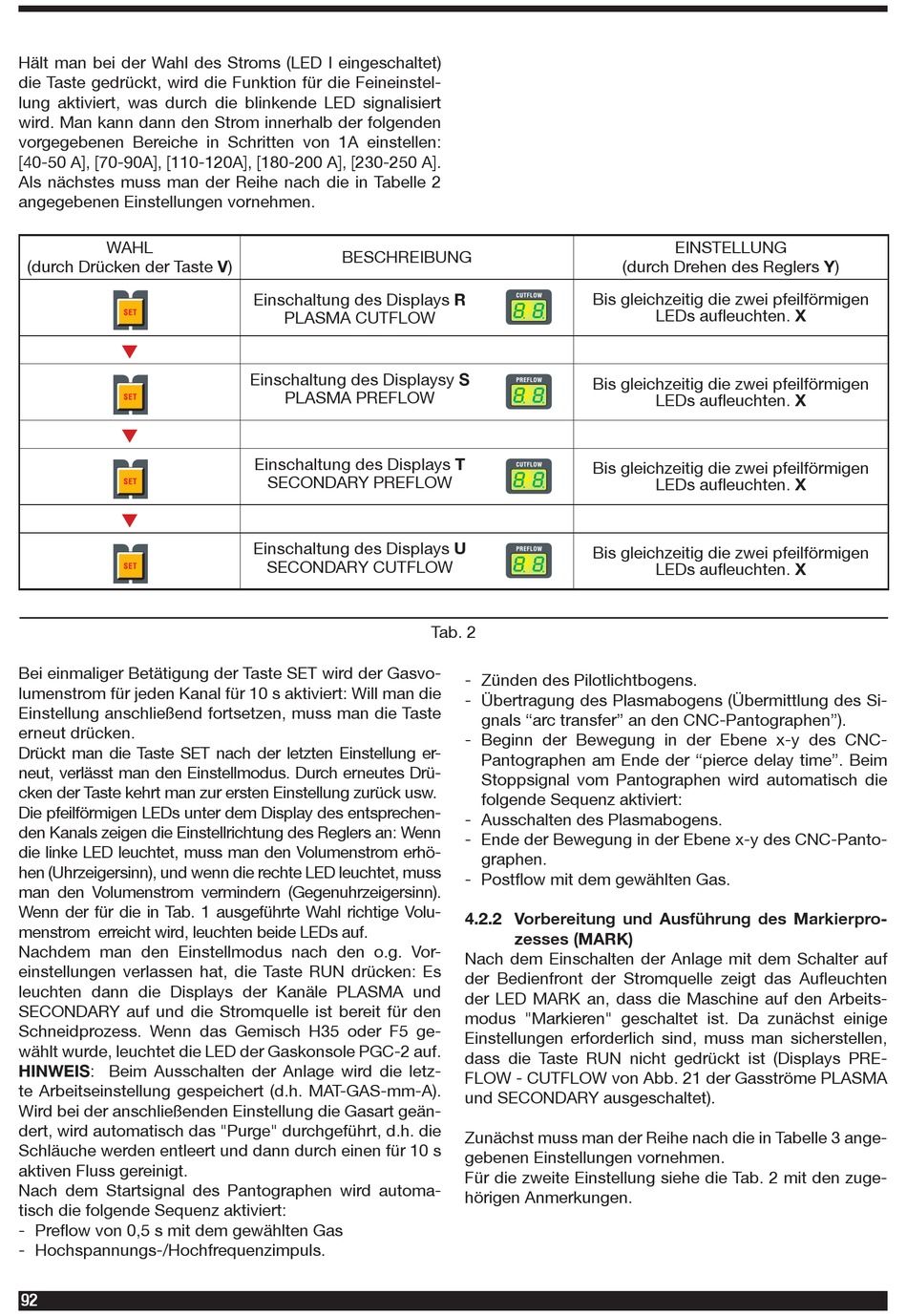

Hält man bei der Wahl des Stroms (LED I eingeschaltet)
die Taste gedrückt, wird die Funktion für die Feineinstel-
lung aktiviert, was durch die blinkende LED signalisiert
wird. Man kann dann den Strom innerhalb der folgenden
vorgegebenen Bereiche in Schritten von 1A einstellen:
[40-50 A], [70-90A], [110-120A], [180-200 A], [230-250 A].
Als nächstes muss man der Reihe nach die in Tabelle 2
angegebenen Einstellungen vornehmen.
WAHL
(durch Drücken der Taste V)
t
t
t
Bei einmaliger Betätigung der Taste SET wird der Gasvo-
lumenstrom für jeden Kanal für 10 s aktiviert: Will man die
Einstellung anschließend fortsetzen, muss man die Taste
erneut drücken.
Drückt man die Taste SET nach der letzten Einstellung er-
neut, verlässt man den Einstellmodus. Durch erneutes Drü-
cken der Taste kehrt man zur ersten Einstellung zurück usw.
Die pfeilförmigen LEDs unter dem Display des entsprechen-
den Kanals zeigen die Einstellrichtung des Reglers an: Wenn
die linke LED leuchtet, muss man den Volumenstrom erhö-
hen (Uhrzeigersinn), und wenn die rechte LED leuchtet, muss
man den Volumenstrom vermindern (Gegenuhrzeigersinn).
Wenn der für die in Tab. 1 ausgeführte Wahl richtige Volu-
menstrom erreicht wird, leuchten beide LEDs auf.
Nachdem man den Einstellmodus nach den o.g. Vor-
einstellungen verlassen hat, die Taste RUN drücken: Es
leuchten dann die Displays der Kanäle PLASMA und
SECONDARY auf und die Stromquelle ist bereit für den
Schneidprozess. Wenn das Gemisch H35 oder F5 ge-
wählt wurde, leuchtet die LED der Gaskonsole PGC-2 auf.
HINWEIS: Beim Ausschalten der Anlage wird die letz-
te Arbeitseinstellung gespeichert (d.h. MAT-GAS-mm-A).
Wird bei der anschließenden Einstellung die Gasart geän-
dert, wird automatisch das "Purge" durchgeführt, d.h. die
Schläuche werden entleert und dann durch einen für 10 s
aktiven Fluss gereinigt.
Nach dem Startsignal des Pantographen wird automa-
tisch die folgende Sequenz aktiviert:
- Preflow von 0,5 s mit dem gewählten Gas
- Hochspannungs-/Hochfrequenzimpuls.
92
BESCHREIBUNG
Einschaltung des Displays R
PLASMA CUTFLOW
Einschaltung des Displaysy S
PLASMA PREFLOW
Einschaltung des Displays T
SECONDARY PREFLOW
Einschaltung des Displays U
SECONDARY CUTFLOW
Bis gleichzeitig die zwei pfeilförmigen
Bis gleichzeitig die zwei pfeilförmigen
Bis gleichzeitig die zwei pfeilförmigen
Bis gleichzeitig die zwei pfeilförmigen
Tab. 2
- Zünden des Pilotlichtbogens.
- Übertragung des Plasmabogens (Übermittlung des Si-
gnals "arc transfer" an den CNC-Pantographen").
- Beginn der Bewegung in der Ebene x-y des CNC-
Pantographen am Ende der "pierce delay time". Beim
Stoppsignal vom Pantographen wird automatisch die
folgende Sequenz aktiviert:
- Ausschalten des Plasmabogens.
- Ende der Bewegung in der Ebene x-y des CNC-Panto-
graphen.
- Postflow mit dem gewählten Gas.
4.2.2 Vorbereitung und Ausführung des Markierpro-
zesses (MARK)
Nach dem Einschalten der Anlage mit dem Schalter auf
der Bedienfront der Stromquelle zeigt das Aufleuchten
der LED MARK an, dass die Maschine auf den Arbeits-
modus "Markieren" geschaltet ist. Da zunächst einige
Einstellungen erforderlich sind, muss man sicherstellen,
dass die Taste RUN nicht gedrückt ist (Displays PRE-
FLOW - CUTFLOW von Abb. 21 der Gasströme PLASMA
und SECONDARY ausgeschaltet).
Zunächst muss man der Reihe nach die in Tabelle 3 ange-
gebenen Einstellungen vornehmen.
Für die zweite Einstellung siehe die Tab. 2 mit den zuge-
hörigen Anmerkungen.
EINSTELLUNG
(durch Drehen des Reglers Y)
LEDs aufleuchten. X
LEDs aufleuchten. X
LEDs aufleuchten. X
LEDs aufleuchten. X
