Anschluss An Den Cnc-Pantographen - Cebora PLASMA PROF 166 Betriebsanleitung

Das Zündgerät HV19-1 muss direkt auf dem Pantogra-
phen so an Masse angeschlossen werden (mit den 4 in
Abb. 6 gezeigten Befestigungsschrauben), dass es geöff-
net werden kann.
Anhand von Abb. 13 die Zwischenverbindung Art. 1189
an die Steckbuchse B (für die Gaskonsole), die Zwischen-
verbindung für den Anschluss an den Pantographen an
art 949
82
die Steckbuchse A und schließlich ggf. die Zwischenver-
bindung Art. 1199 an die Steckbuchse C (für die externe
Steuertafel) anschließen.

3.2.1 Anschluss an den CNC-Pantographen.

Falls die Stromquelle über eine digitalet Schnittstelle ver-
fügt, die zugehörige Dokumentation zu Rate ziehen.
HINWEIS: Für die Steckvorrichtung CNC wird ein fliegen-

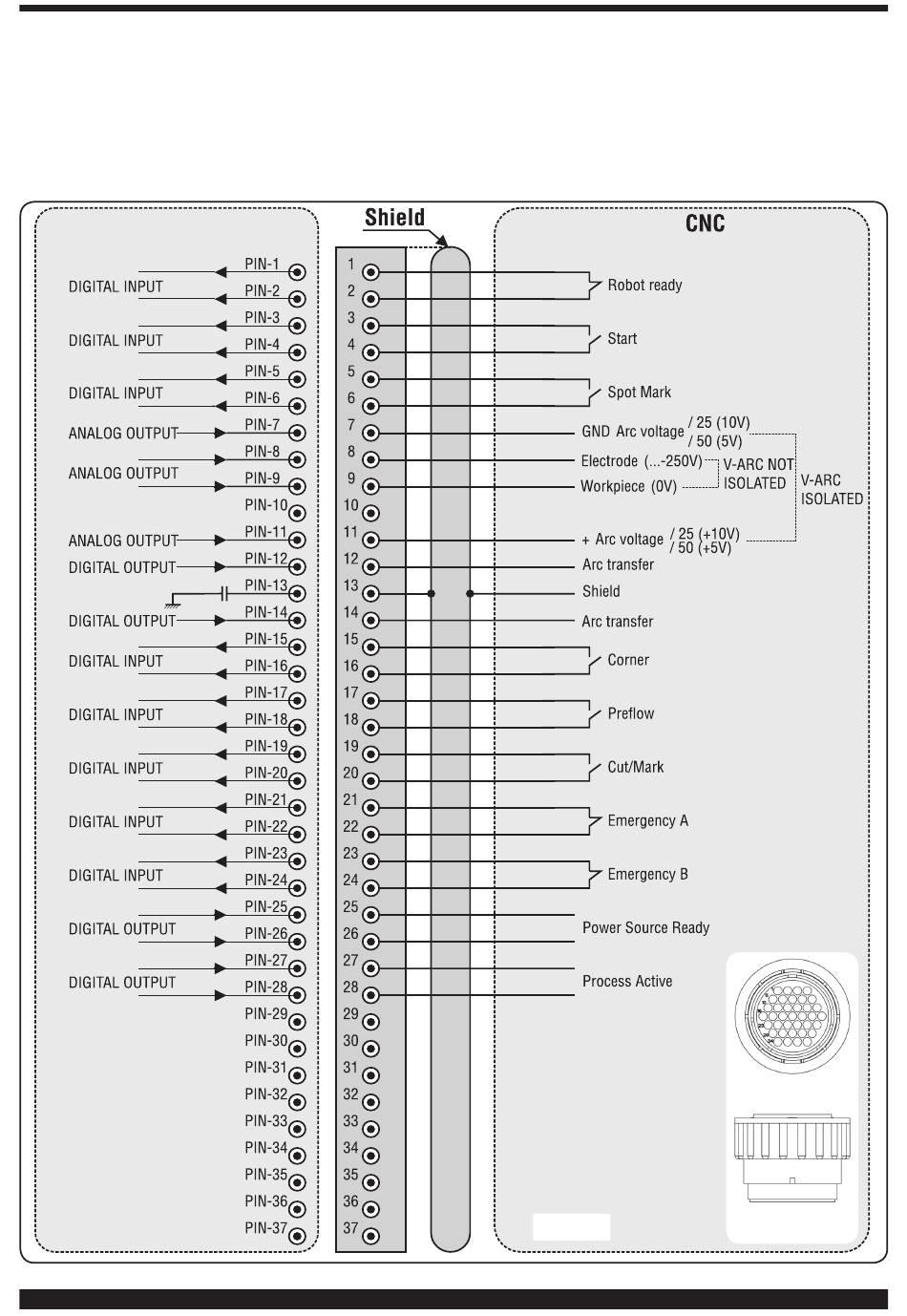

Abb. 14
Stecker AMP
P/N 182926-1
