Q: Display que muestra el tipo de gas secunda-
rio de corte.
R: Display que muestra la presión del gas
plasma durante el corte
S: Display que muestra la presión del gas
plasma en encendido.
T: Display que muestra la presión del gas
secundario en encendido.
U: Display que muestra la presión del gas
secundario durante el corte.
V: Botón de selección de los canales gas
plasma PRE/CUT FLOW y secondary
PRE/CUT FLOW.
W: Botón de confirmación configuración pará-
metros: consola lista para CUT, MARK o
TEST.
B
A
F
E
I
L
N
O
158
G C D H
M K
X: Led de ayuda búsqueda presión correcta de
los gases:
-presión baja = led de izquierda encendido.
-presión alta = led de derecha encendido.
-presión correcta = ambos leds encendidos.
Y: Mando de regulación de la presión de los
gases de la consola PGC-3.
Z: Led que señala la activación de la consola
PGC-2.
K: Mando de regulación de la presión de los
gases de la consola PGC-2. della console
PGC-2.
P R S W
Z
V T
Q
U
X
Y

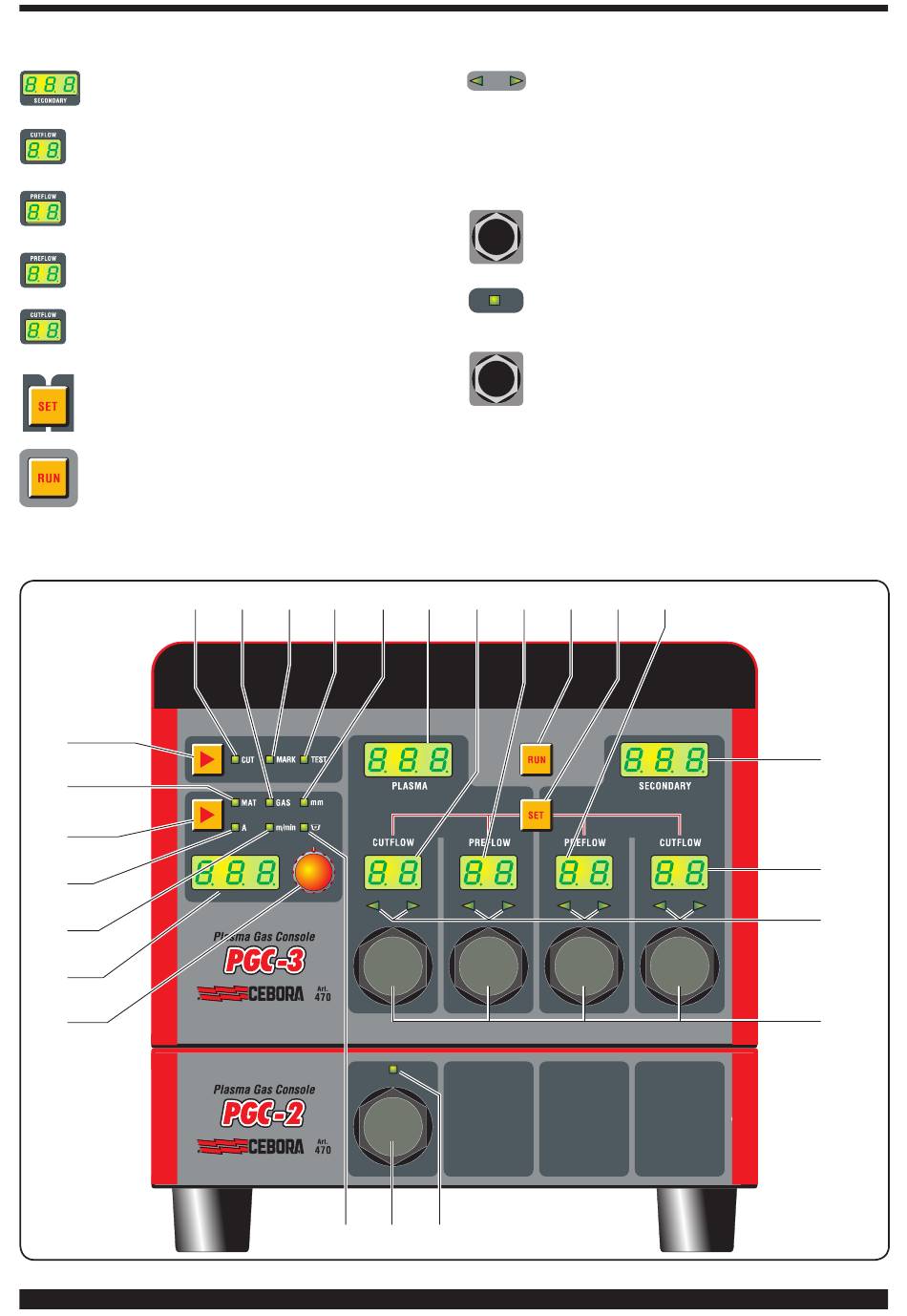

Fig. 21
