3 INSTALLAZIONE

L'installazione dell'impianto deve essere eseguita da per-
sonale qualificato. Tutti i collegamenti devono essere con-
formi alle vigenti norme e realizzati nel pieno rispetto della
legge antinfortunistica (vedi CEI 26-23 / IEC-TS 62081).
Assicurarsi che il cavo di alimentazione sia disconnesso
durante tutte le fasi di installazione.
Seguire scrupolosamente lo schema di messa a terra evi-
denziato in Appendice.

3.1 DISIMBALLO E ASSEMBLAGGIO

Per spostare il generatore usare un carrello elevatore.
Per rimuovere la pedana in legno facente parte dell'im-
ballo:
• svitare le 4 viti di fissaggio alla pedana di legno
• sollevare il generatore con un carrello elevatore e posi-
zionare le forche tenendo conto della posizione del suo
baricentro (vedi Fig. 2). L'impianto di raffreddamento pre-
leva l'aria dalla parte posteriore del generatore e la fa fuo-
riuscire dalle grate della parte anteriore. Posizionare il ge-
neratore in modo da avere un'ampia zona di ventilazione
e tenere una distanza da eventuali pareti di almeno 1 m.

3.2 COLLEGAMENTO DEL GENERATORE.

Tutti i collegamenti devono essere eseguiti da personale
qualificato.
Generatore Plasma Prof 166 HQC
• Il generatore viene fornito predisposto per la tensione di
alimentazione di 400V trifase. Per alimentazioni diverse:
smontare il laterale sinistro del generatore (vedi lista ri-
cambi), togliere il coperchio a copertura delle morsettiere
ed agire sulle stesse come indicato in figura 10 a:
Nel caso di alimentazione a 230V trifase, cortocircuitare
anche il primo morsetto in basso a sinistra con l'ultimo in
basso a destra (vedi Fig.10 a riquadro 230V) usando il cavo
in dotazione (fissato, con fascetta, siu cavi della morsettie-
ra inferiore).

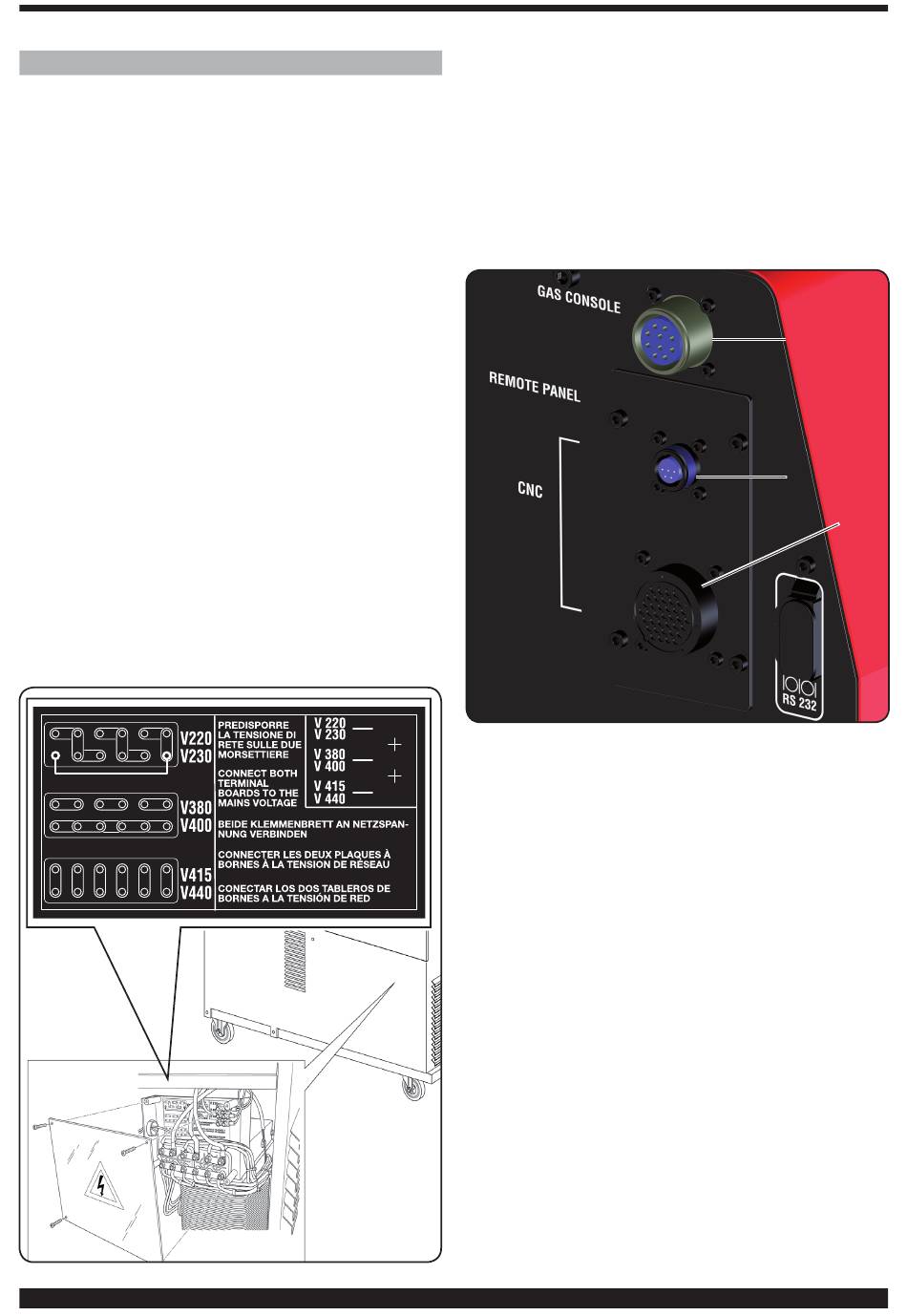

Fig. 13 a
Fig. 10 a
B
C
A
