• Efectuar por último la conexión del art. 1189 enroscan-
do el conector eléctrico en la salida CN04 (véase fig. 17).
Controlar que el aire (AIR) esté siempre conectado, a la
presión adecuada, a la consola gas automática ya que es
usado como gas de "servicio".
Fig. 17
3.3.3 Nota sobre la conexión de los gases
Los roscados de las entradas de los gases (INLET GAS)
son, respectivamente, 1/4G para gases aire, Ar, N2, O2 y
auxiliares y 1/8G para gases H35 y F5.
El suministro de los gases así como el mantenimiento
programado/preventivo del sistema de distribución de
los mismos queda a cargo del cliente. Se recuerda que
la falta de mantenimiento del sistema puede ser causa de
graves accidentes.
Léase atentamente la "Ficha de Seguridad" relativa a
cada gas usado a fin de no subestimar peligros derivados
de un uso impropio.
NOTA: La elección del tipo de tubo debe efectuarse en
función del gas utilizado (véase la norma EN 559).
NOTA: el uso de gas de pureza inferior puede causar, para
cada material específico, una reducción de la velocidad,
de la calidad y del espesor máximo de corte. Además no
queda garantizada la duración de los consumibles.
ATENCIÓN: al utilizar gas oxígeno, es indispensable que
todo lo que entra en contacto con el gas esté exento de
aceites y grasas.
• al seleccionar el programa de corte MS - O2/O2 (corte
de acero dulce con gas oxígeno/oxígeno), controlar que
el aire (AIR) esté conectado a la entrada de la consola
gas, ya que se utiliza como gas de "preflow".
• al seleccionar una corriente de corte superior a 50 A,
controlar que el aire (AIR) o el nitrógeno (N2) conectado a
la entrada de la consola gas (manual o automática) tam-
bién esté conectado en el canal AUXILIARY.
3.4 CONEXIÓN DE LAS ANTORCHAS CP CP450G
3.4.1 Aplicaciones en pantógrafo
• Conectar el haz de tubos que sale de la antorcha a la
consola de válvulas PVC (art.469), apretándolos en las
respectivas salidas de los gases y siguiendo el orden indi-
cado por la marca presente en los mismos (véase Fig. 18).

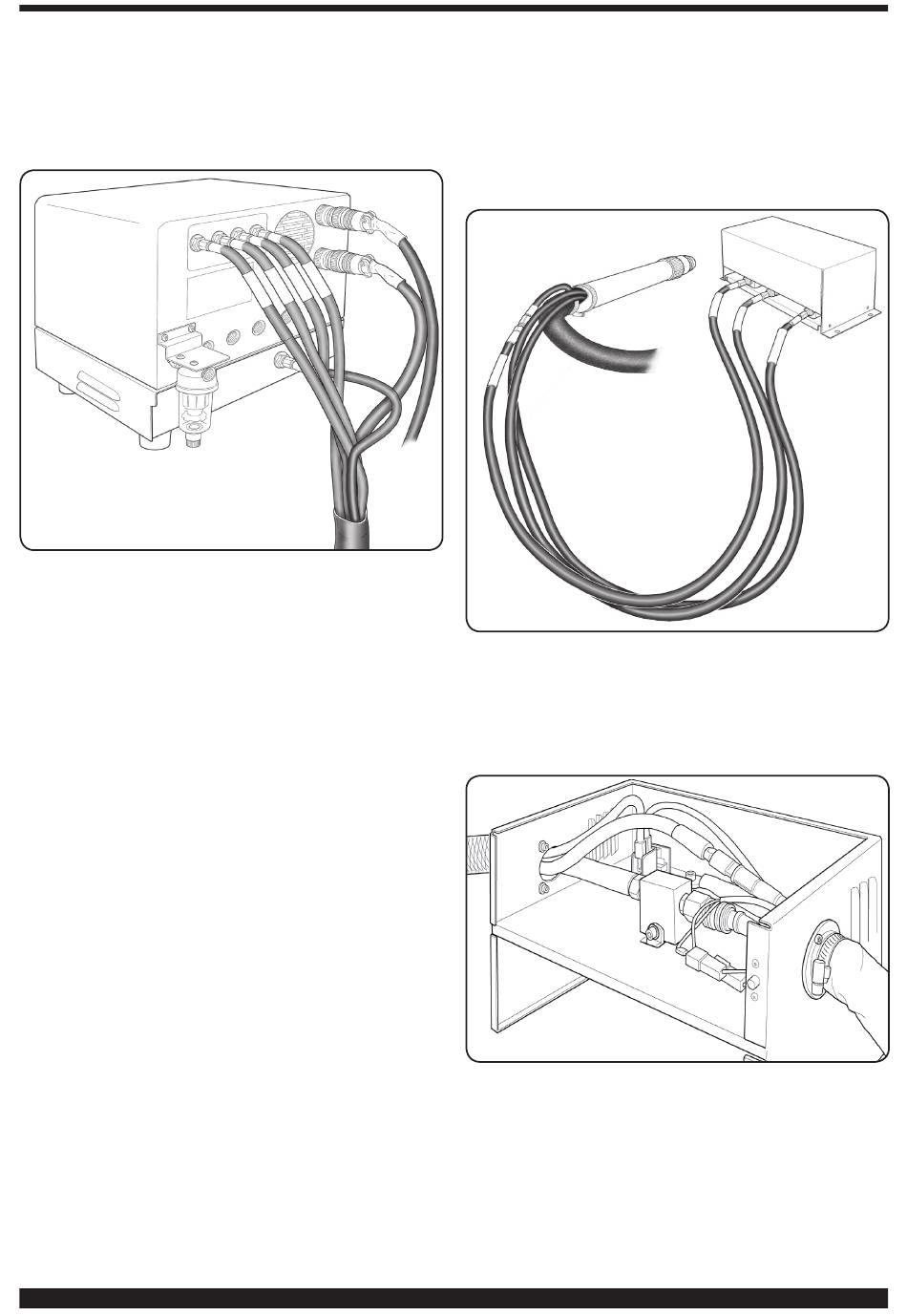

Fig. 18
• Utilizar una escuadra para controlar que la antorcha esté
perpendicular respecto del plano de corte del pantógrafo.
• Introducir el cable de la antorcha (art.1224, 1225 )
en la Unidad HV19-1 (art. 464) de la manera ilustrada en
la parte derecha de la figura 19.
Fig. 19

3.4.2 Aplicaciones en robot

• Conectar el haz de tubos que sale de la antorcha a
la unidad de encendido / consola válvulas HV19-PVC
(art.462), apretando los tubos en las respectivas salidas
de los gases y siguiendo el orden indicado por la marca
presente en los mismos.
• Utilizar una escuadra para controlar que la antorcha esté
perpendicular respecto del plano de corte del pantógrafo.
• Introducir el cable de la antorcha (art.1222 o art.1223)
