Gerador de Plasma Prof 166 HQC e Gerador de Plas-
ma Prof 255 HQC
Certifique-se que a tensão de alimentação corresponde à
indicada na chapa de identificação do gerador.
O condutor amarelo-verde do cabo de alimentação deve
ser ligado a uma tomada de terra eficiente da instalação
eléctrica (ver o esquema no Apêndice 5.2-Fig. 24); os res-
tantes condutores devem ser ligados à linha de alimenta-
ção, através de um interruptor colocado, de preferência,
junto à zona de corte para permitir a desligação rápida
em caso de emergência. A capacidade do interruptor
magnetotérmico ou dos fusíveis deve ser igual à corrente
I1 máx. consumida pelo aparelho. A I1 máx. está indicada
na chapa de identificação, na parte traseira da máquina,
junto da tensão U1 de alimentação.
Se for necessário usar extensões, essas devem ter uma
secção adequada à corrente I1 máx. consumida.

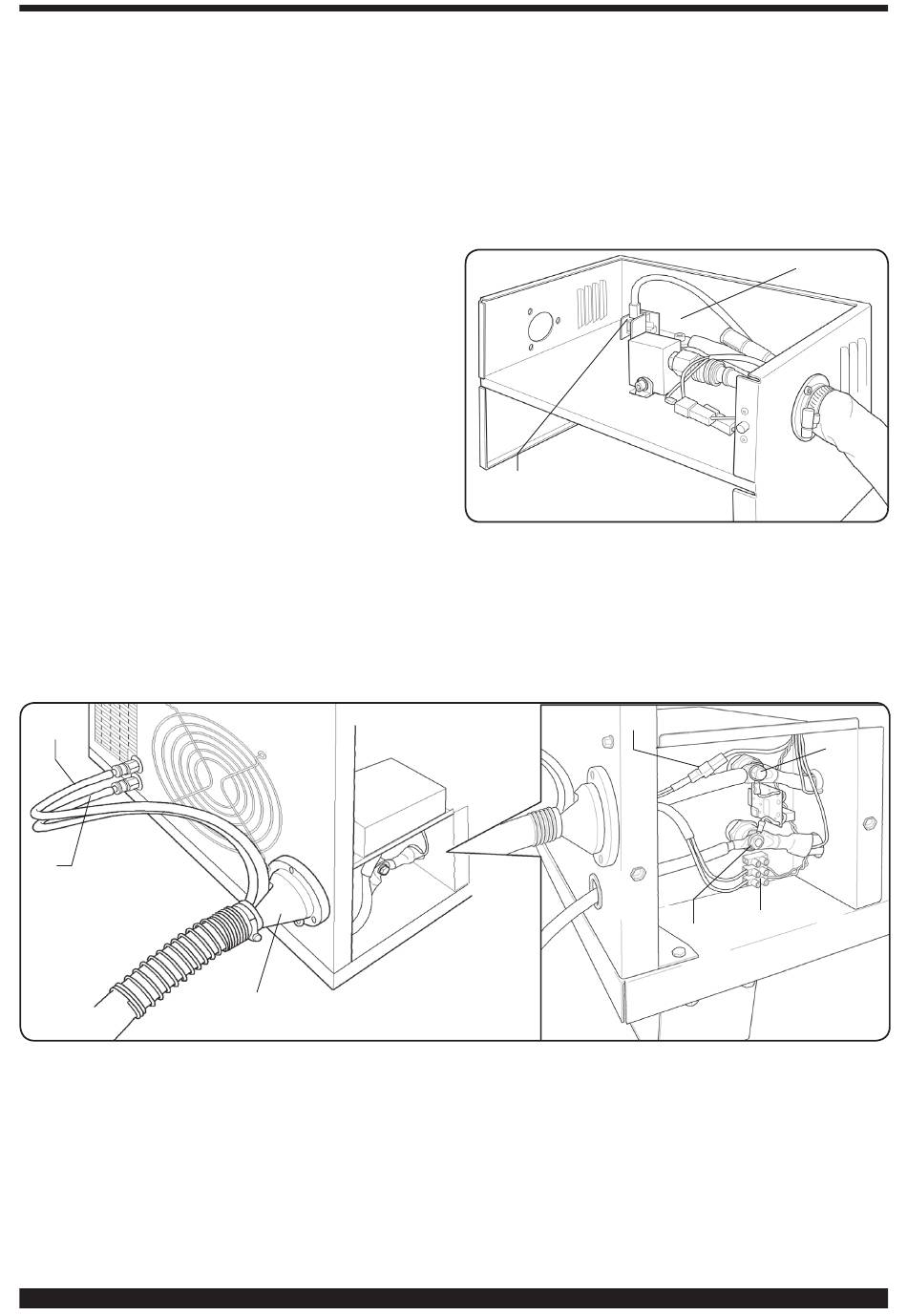

• Depois dessa operação, continuar com a ligação das
diferentes conexões (Fig. 11).
Introduzir a conexão de ligação art. 1169, com os res-
pectivos cabos, na tomada do maçarico G do gerador e
apertar a fundo os 3 parafusos de fixação. Apertar o cabo
preto de alimentação no borne B (-), introduzir os dois
fios da segurança na placa de junções C e o terminal do
cabo vermelho do arco piloto no respectivo cabo A com
terminal macho.
Apertar o terminal do cabo de massa no borne H (+) como
indicado na figura e os tubos da água de arrefecimento
F
E
G
E e F, prestando atenção às cores (E-vermelho = água
quente, retorno; F-azul = água fria, ida).
Introduzir a outra extremidade da conexão art. 1169 na
Unidade HV19-1 (art. 464) como indicado na parte direita
da figura 10 (cabo preto de alimentação no borne B (-) e
terminal do cabo vermelho do arco piloto no A):
A Unidade HV19 deve ser ligada à massa, directamente
no pantógrafo (com os 4 parafusos de fixação ilustrados
na figura 6), numa posição tal que permita a sua abertura.
A
Consultando a Fig.13, ligar a conexão art.1189 ao conec-
tor B (relativo à consola do gás); a conexão de ligação ao
pantógrafo no conector A; por fim, a eventual conexão
art.1199 ao conector C (relativa ao painel remoto):
Fig. 11
B
Fig. 12
A
C
H
B
