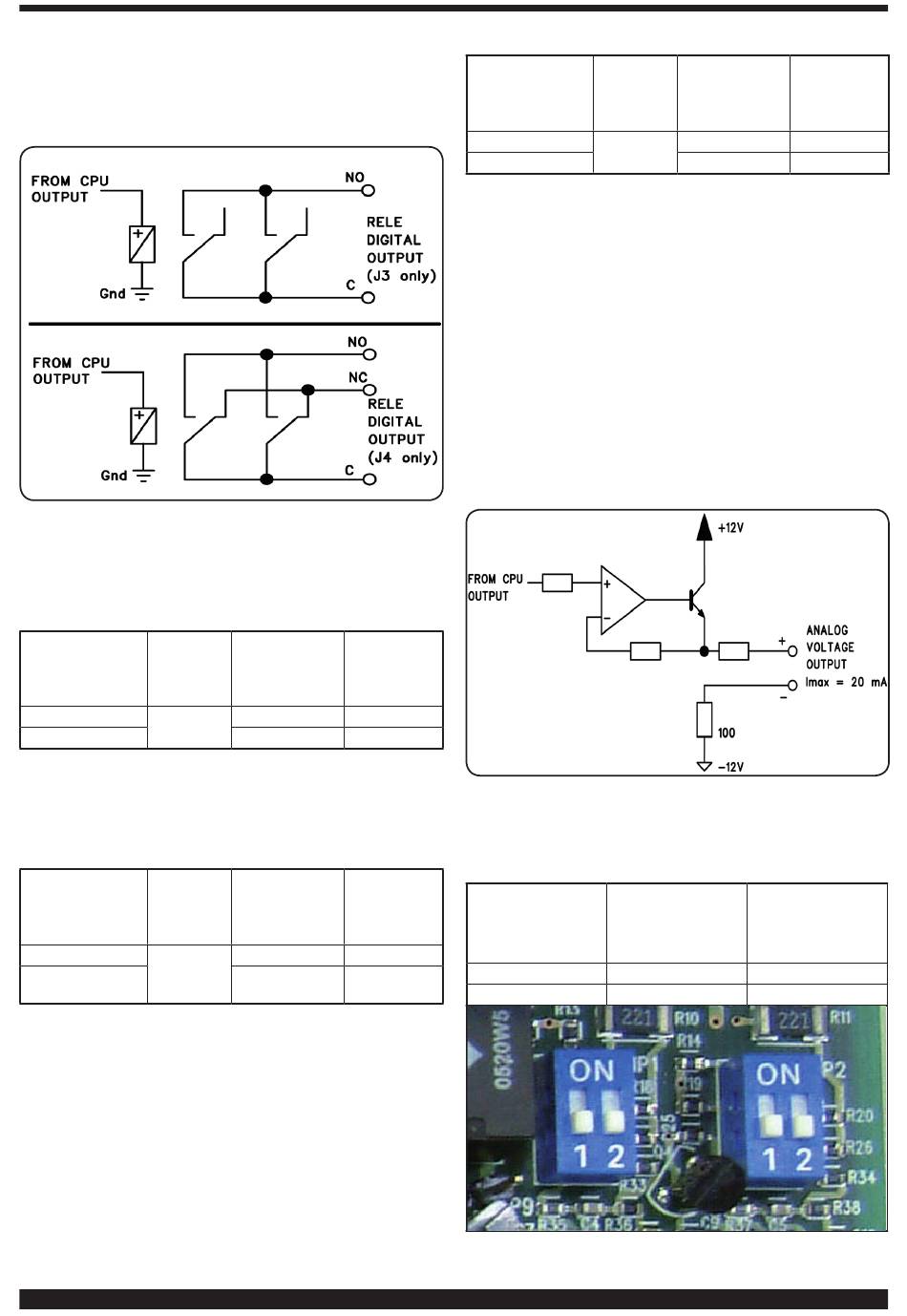

3.2.3 Señales digitales de generador a control pantó-
grafo.
CABLAJE DE UNA SALIDA DIGITAL DE RELÉ
tensión contactos
corriente contactos
frecuencia de conmutación
ARC TRANSFER.
TERMINALES
NOMBRE
DEL CONECTOR
CNC SOBRE SEÑAL
GENERADOR
12
Arc
Transfer
14
ILa señal "Arc Transfer" es activa alta (contacto cerrado).
La señal "Pilot Arc On" permanece activa durante el cor-
te, incluida la fase de desfonde.
POWER SOURCE READY (GENERADOR LISTO)
TERMINALES
NOMBRE
DEL CONECTOR
SEÑAL
CNC SOBRE
GENERADOR
25 Power
Source
26
ready
La señal "Power Source Ready" está activada arriba (con-
tacto cerrado).
La señal "Power Source Ready" permanece activada por
el tiempo en que el Generador está listo para cortar. Ape-
nas aparece un mensaje de error en el Generador, o bien
la señal "Robot Ready" (Robot Listo) es desactivada por
el Control Pantógrafo, la señal "Power Source Ready"
deja de estar activada. Ello significa que la señal "Power
Source Ready" puede detectar tanto errores del Genera-
dor como errores del Pantógrafo.
PROCESS ACTIVE (PROCESO ACTIVO)
152
24 Vdc / 120 Vac;
1 Adc / 0,5 Aac max;
15 Hz max.
POSICIÓN
SOBRE
TIPO SEÑAL
TARJETA
INTERFAZ
Contacto NO J4, pin 1
Terminal C J4, pin 3
POSICIÓN
SOBRE
TIPO SEÑAL
TARJETA
INTERFAZ
Terminal C J3, pin 5
Contacto NO J3, pin 6
TERMINALES
NOMBRE
DEL CONECTOR
SEÑAL
CNC SOBRE
GENERADOR
27
Process
Active
28
La señal "Process Active" está activada arriba (contacto
cerrado).
Cuando el Control Pantógrafo inicializa la señal digital
"Start" (Iniciar), el proceso de corte comienza con el gas
de preflujo, seguido por la operación de corte y sucesiva-
mente por el gas de postflujo.
Desde el inicio del gas preflujo hasta el fin del gas
postflujo, el Generador inicializa la señal "Process Acti-
ve". El Generador está ejecutando el proceso.
3.2.4 Señales analógicas de generador a control pan-
tógrafo.
CABLAJE DE UNA SALIDA ANALÓGICA DE TENSIÓN
AISLADA.
Tensión de salida
Corriente de salida
Frecuencia de Salida
VALOR DE FON-
DO DE LA ESCA-
LA DE LA SEÑAL
I_ARC-ISO
10 V
5 V
DIP 1
POSICIÓN
SOBRE
TIPO SEÑAL
TARJETA
INTERFAZ
Terminal C J3, pin 3
Contacto NO J3, pin 4
0 ÷ 10 Vdc;
20 mA max;
5 Hz max.
DIP1
DIP1
1
2
OFF OFF
ON ON
