INGRESSO CORRENTE
ANALOGICO DI CORNER
0V
...
5V
...
10V
Qualora tale ingresso analogico (0-10V) sia disconnesso,
il valore della corrente di corner rimane fissato al valore
50% (default) della corrente di taglio.
Viceversa con lo switch #2 in posizione ON l'ingresso
analogico sopradescritto viene ignorato dal generatore e
l'operatore può regolare il valore della corrente di corner
direttamente dal pannello della gas console agendo sulla
manopola O.

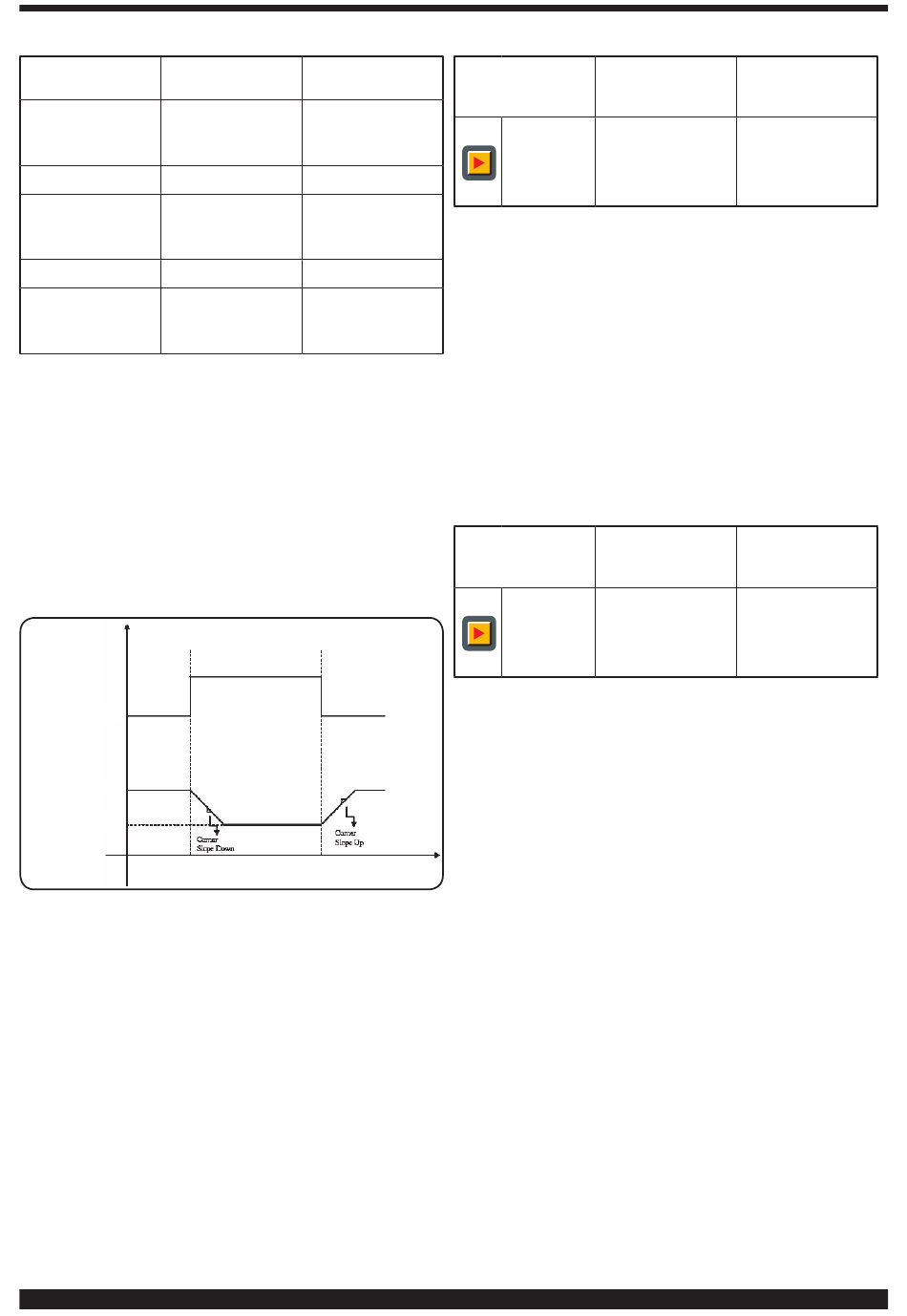

Nella figura di seguito riportata, temporizzazione dei se-
gnali:
Segnale di Corner
Corrente di taglio
Corrente di corner
4.2.4.3 Gestione del tempo di raffreddamento della
torcia a fine taglio
Al termine di ogni taglio del pezzo in lavorazione, si riat-
tiva il flusso di gas secondario per raffreddare la torcia.
La durata di tale flusso dipende dalla corrente di taglio e
aumenta in funzione della corrente stessa.
A volte, per particolari lavorazioni, può essere utile ridurre
tale durata.
L'operatore può regolare il valore del tempo di Post-Flow
(PoF) direttamente dal pannello della gas console agendo
sulla manopola O. In particolare, può ridurre tale tempo
dalla durata massima, dipendente dalla corrente di taglio
impostata, sino ad un minimo di 5 secondi.
28
VALORE
ATTUATO
½ della corrente
50%
di taglio
... ...
¾ della corrente
75%
di taglio
... ...
uguale alla
100%
corrente di taglio
Tab. 7
SELEZIONE
(premendo il DESCRIZIONE
pulsante E)
(durata del flusso
PoF di raffreddamen-
to della torcia a
fine taglio)
4.2.4.4 Visualizzazione portata e temperatura del
liquido refrigerante (H2O)
In tale modalità è possibile visualizzare la portata/tempe-
ratura, sul display N/Q, in litri/min/°C, del liquido di raf-
freddamento; solitamente il suo valore è di circa 3 litri/
minuto.
4.2.4.5 Esecuzione del taglio su lamiere forate o gri-
gliati (SR)
Per tagliare lamiere forate o grigliati, risulta spesso utile
attivare la funzione Self Restart. Con tale funzione attiva-
ta, il generatore riaccende l'arco ogni volta che questo si
interrompe. Occorre predisporre inoltre il pantografo per
tagli di questo tipo.
SELEZIONE
(premendo il DESCRIZIONE
pulsante E)
Self Restart
(abilita/disabilita
SR
di self restart)
4.2.4.6 Regolazione fine della corrente a distanza
(RRI)
Tale funzionalità, presente comunque nel menù "secon-
de funzioni" della gas console, necessita del kit opzionale
art.425.
Fare riferimento al manuale istruzioni di quest'ultimo per
la descrizione completa.
SELEZIONE
(ruotando la
manopola O)
Da 5 a T s
Post Flow
(T=durata max. in
secondi,
dente dalla cor-
rente di taglio)
SELEZIONE
(ruotando la
manopola O)
OFF = disabilitata
la funzione
ON = abilitata
dipen-
