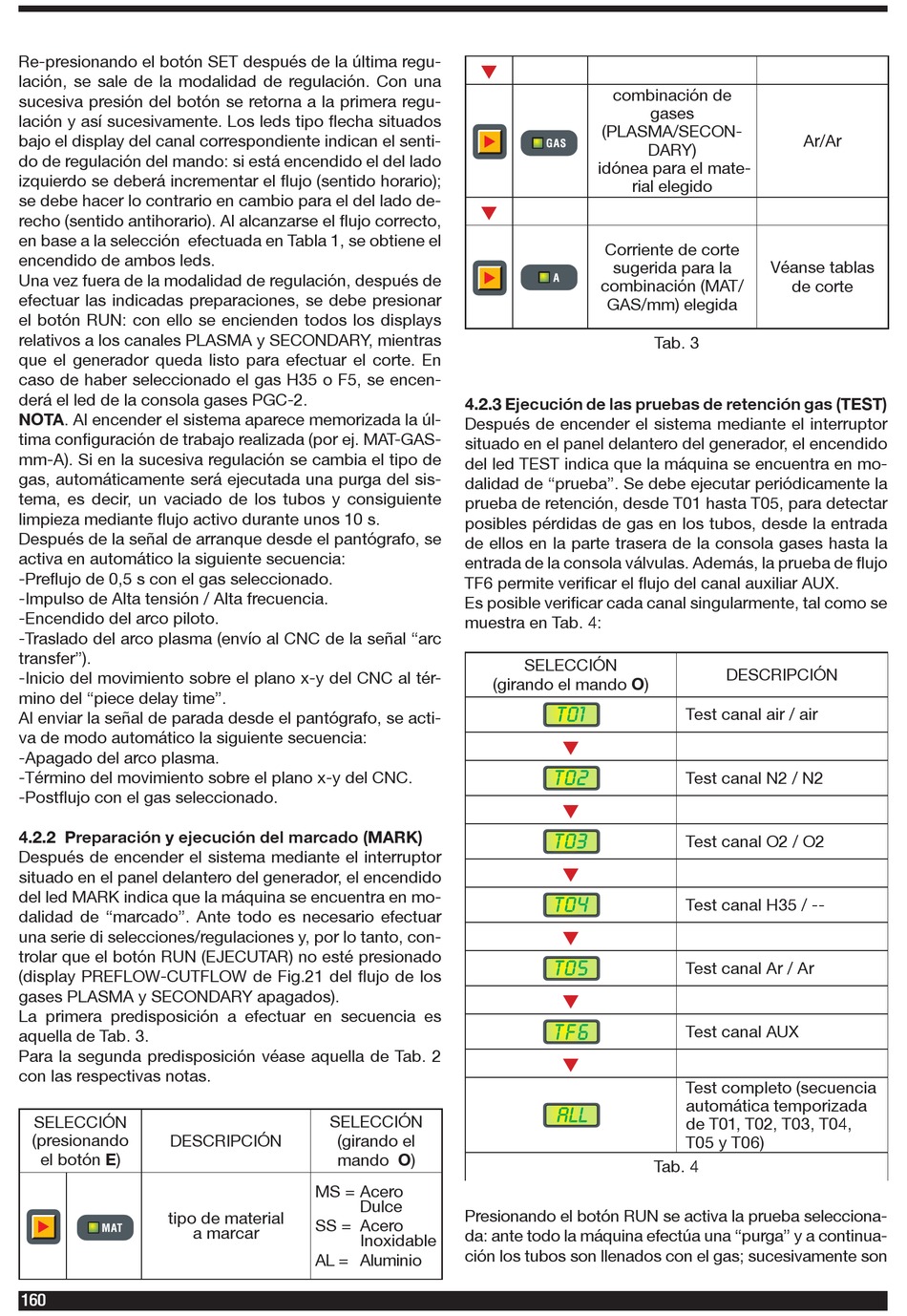

Re-presionando el botón SET después de la última regu-
lación, se sale de la modalidad de regulación. Con una
sucesiva presión del botón se retorna a la primera regu-
lación y así sucesivamente. Los leds tipo flecha situados
bajo el display del canal correspondiente indican el senti-
do de regulación del mando: si está encendido el del lado
izquierdo se deberá incrementar el flujo (sentido horario);
se debe hacer lo contrario en cambio para el del lado de-
recho (sentido antihorario). Al alcanzarse el flujo correcto,
en base a la selección efectuada en Tabla 1, se obtiene el
encendido de ambos leds.
Una vez fuera de la modalidad de regulación, después de
efectuar las indicadas preparaciones, se debe presionar
el botón RUN: con ello se encienden todos los displays
relativos a los canales PLASMA y SECONDARY, mientras
que el generador queda listo para efectuar el corte. En
caso de haber seleccionado el gas H35 o F5, se encen-
derá el led de la consola gases PGC-2.
NOTA. Al encender el sistema aparece memorizada la úl-
tima configuración de trabajo realizada (por ej. MAT-GAS-
mm-A). Si en la sucesiva regulación se cambia el tipo de
gas, automáticamente será ejecutada una purga del sis-
tema, es decir, un vaciado de los tubos y consiguiente
limpieza mediante flujo activo durante unos 10 s.
Después de la señal de arranque desde el pantógrafo, se
activa en automático la siguiente secuencia:
-Preflujo de 0,5 s con el gas seleccionado.
-Impulso de Alta tensión / Alta frecuencia.
-Encendido del arco piloto.
-Traslado del arco plasma (envío al CNC de la señal "arc
transfer").
-Inicio del movimiento sobre el plano x-y del CNC al tér-
mino del "piece delay time".
Al enviar la señal de parada desde el pantógrafo, se acti-
va de modo automático la siguiente secuencia:
-Apagado del arco plasma.
-Término del movimiento sobre el plano x-y del CNC.
-Postflujo con el gas seleccionado.
4.2.2 Preparación y ejecución del marcado (MARK)
Después de encender el sistema mediante el interruptor
situado en el panel delantero del generador, el encendido
del led MARK indica que la máquina se encuentra en mo-
dalidad de "marcado". Ante todo es necesario efectuar
una serie di selecciones/regulaciones y, por lo tanto, con-
trolar que el botón RUN (EJECUTAR) no esté presionado
(display PREFLOW-CUTFLOW de Fig.21 del flujo de los
gases PLASMA y SECONDARY apagados).
La primera predisposición a efectuar en secuencia es
aquella de Tab. 3.
Para la segunda predisposición véase aquella de Tab. 2
con las respectivas notas.
SELECCIÓN
(presionando DESCRIPCIÓN
el botón E)
tipo de material
160
SELECCIÓN
(girando el
mando O)
MS = Acero
Dulce
SS = Acero
a marcar
Inoxidable
AL = Aluminio
t
combinación de
(PLASMA/SECON-
idónea para el mate-
rial elegido
t
Corriente de corte
sugerida para la
combinación (MAT/
GAS/mm) elegida
4.2.3 Ejecución de las pruebas de retención gas (TEST)
Después de encender el sistema mediante el interruptor
situado en el panel delantero del generador, el encendido
del led TEST indica que la máquina se encuentra en mo-
dalidad de "prueba". Se debe ejecutar periódicamente la
prueba de retención, desde T01 hasta T05, para detectar
posibles pérdidas de gas en los tubos, desde la entrada
de ellos en la parte trasera de la consola gases hasta la
entrada de la consola válvulas. Además, la prueba de flujo
TF6 permite verificar el flujo del canal auxiliar AUX.
Es posible verificar cada canal singularmente, tal como se
muestra en Tab. 4:
SELECCIÓN
(girando el mando O)
t
t
t
t
t
t
Presionando el botón RUN se activa la prueba selecciona-
da: ante todo la máquina efectúa una "purga" y a continua-
ción los tubos son llenados con el gas; sucesivamente son
gases
Ar/Ar
DARY)
Véanse tablas
de corte
Tab. 3
DESCRIPCIÓN
Test canal air / air
Test canal N2 / N2
Test canal O2 / O2
Test canal H35 / --
Test canal Ar / Ar
Test canal AUX
Test completo (secuencia
automática temporizada
de T01, T02, T03, T04,
T05 y T06)
Tab. 4
