"Emergency A" è il segnale di arresto di emergenza fornito
al Generatore dal Controllo Pantografo o dai dispositivi di
protezione dell'Impianto. Deve essere fornito dal contatto
di un relè o dispositivo di sicurezza; l'intervento sul dispo-
sitivo provoca l'apertura del contatto e quindi l'arresto im-
mediato del Generatore, con l'apertura del contattore di
linea interno al Generatore. Il Generatore risulta così privo
di alimentazione ai circuiti di potenza. Il segnale "Emer-
gency A" è attivo basso (contatto aperto): per avere il
Generatore pronto per il taglio è richiesta la chiusura del
contatto. "Emergency A" arresta immediatamente l'ero-
gazione di corrente dal Generatore. Su Pannello di Con-
trollo appare il messaggio "OFF rob".
EMERGENCY B
TERMINALI
NOME
CONNETTORE
SEGNALE
CNC SU
GENERATORE
23
Emergency
B
24
"Emergency B" è il segnale di arresto di emergenza forni-
to al Generatore dal Controllo Pantografo o dai dispositivi
di protezione dell'Impianto. Deve essere fornito dal con-
tatto di un relè o dispositivo di sicurezza; l'intervento sul
dispositivo provoca l'apertura del contatto e quindi l'ar-
resto immediato del Generatore, con l'apertura del con-
tattore di linea interno al Generatore. Il Generatore risulta
così privo di alimentazione ai circuiti di potenza. Il segnale
"Emergency B" è attivo basso (contatto aperto): per ave-
re il Generatore pronto per il taglio è richiesta la chiusu-
ra del contatto. "Emergency B" arresta immediatamente
l'erogazione di corrente dal Generatore. Su Pannello di
Controllo appare il messaggio "OFF rob".
NOTA: è disponibile, come kit opzionale, un connettore
multipolare con segnali aggiuntivi (vedi appendice).

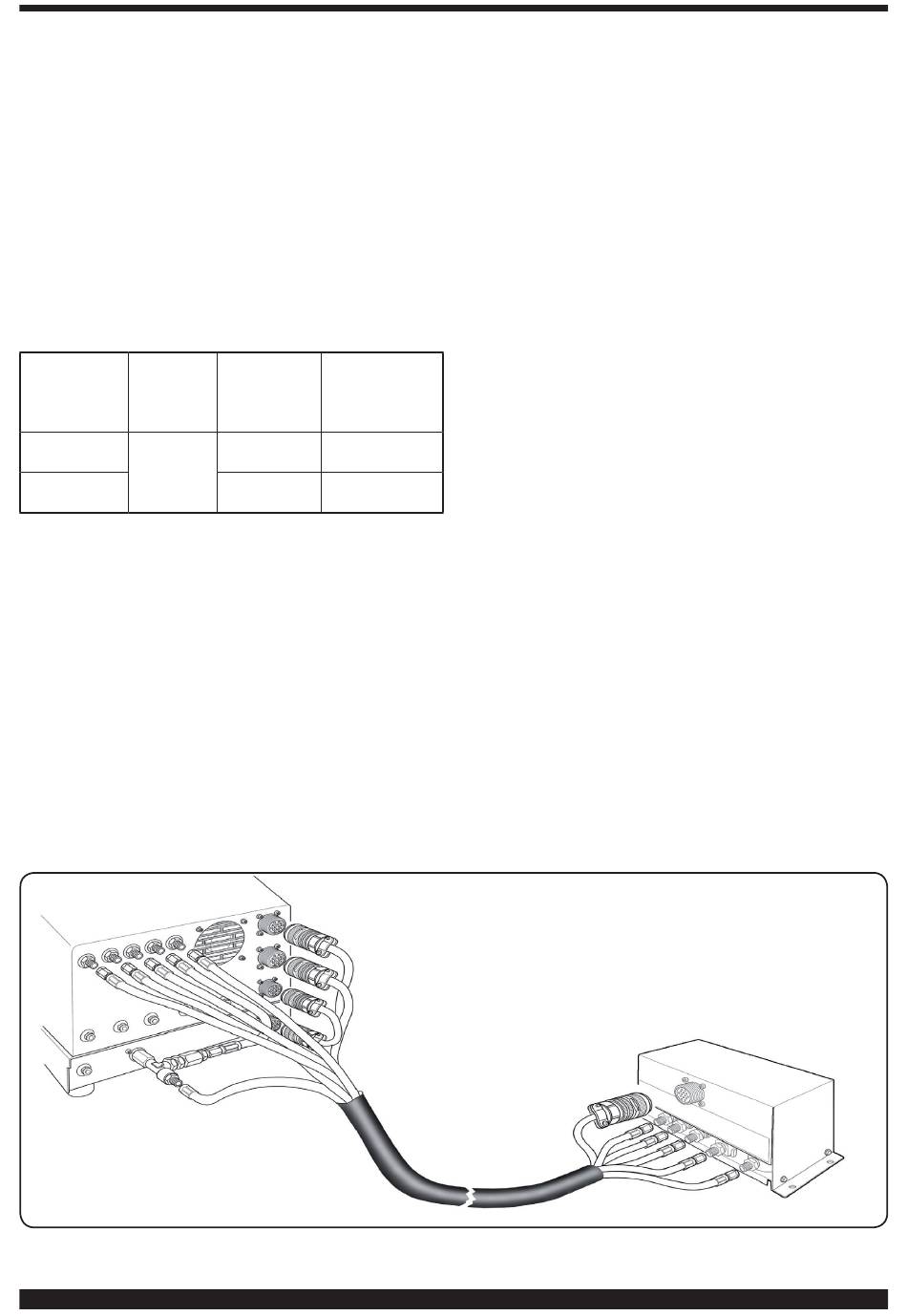

Fig. 16
20
POSIZIONE
TIPO
INTERNA AL
SEGNALE
GENERATORE
Controllo TL
Contatto NC
linea
Controllo TL
Contatto NC
linea

3.3 COLLEGAMENTO DELLA GAS CONSOLE

3.3.1 Gas console manuale PGC-3 e PGC-2
• Fissare la gas console sopra il generatore oppure sopra
il pantografo e collegare le masse ad un efficiente impian-
to di terra secondo lo schema di fig. 24 in appendice 5.2.
Le due unità PGC-3 e PGC-2 sono collegate insieme tra-
mite:
- la connessione tra CN06 e CN07
- il tubo tra l'uscita "plasma cutflow" di PGC-3 e l'ingresso
"plasma" di PGC-2
• Collegare il fascio tubi art.1166 serrando i tubi alle ri-
spettive uscite dei gas e facendo attenzione alla corri-
spondenza delle marcature (plasma preflow, secondary
preflow/cutflow e auxiliary nella PGC-3; plasma cutlow
nella PGC-2); avvitare il connettore elettrico all'uscita
CN05 (vedi parte sinistra di fig. 16).
• Collegare l'altra estremità del art.1166 alla console val-
vole PVC (art.469) per i tubi "plasma", a "secondary" e
"auxiliary", facendo attenzione alla corrispondenza delle
marcature. Fissare la PVC sulla testa del pantografo, in
prossimità della torcia (vedi parte destra di fig. 16).
• Collegare infine la connessione art.1189 avvitando il
connettore elettrico all'uscita CN04 (vedi parte sinistra di
fig. 16).

3.3.2 Gas console automatica APGC.

• Fissare la gas console sopra il generatore oppure sopra
il pantografo e collegare le masse ad un efficiente impian-
to di terra secondo lo schema di Fig. 24 in appendice 5.2.
• Collegare il fascio tubi art.1166 serrando i tubi alle ri-
spettive uscite dei gas e facendo attenzione alla corri-
spondenza delle marcature (plasma preflow - cutflow,
secondary preflow - cutflow e auxiliary); avvitare il con-
nettore elettrico all'uscita CN05 (vedi fig.17).
• Collegare l'altra estremità del art.1166 alla console val-
vole PVC (art.469) per i tubi "plasma", a "secondary" e
"auxiliary", facendo attenzione alla corrispondenza delle
marcature dei tubi gas. Fissare la PVC sulla testa del pan-
tografo, in prossimità della torcia (vedi parte destra di fig.
16).
