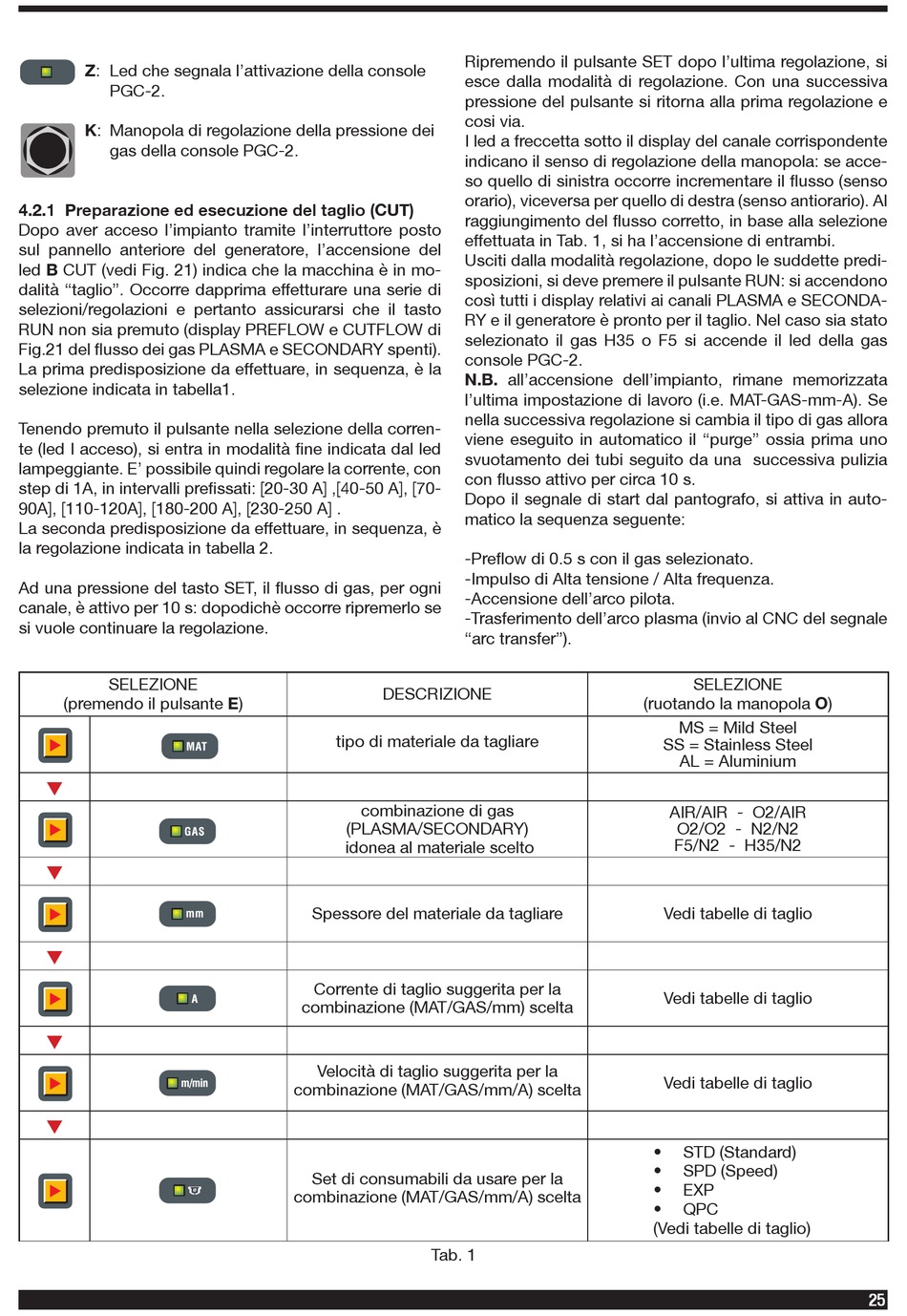

Z: Led che segnala l'attivazione della console
PGC-2.
K: Manopola di regolazione della pressione dei
gas della console PGC-2.

4.2.1 Preparazione ed esecuzione del taglio (CUT)

Dopo aver acceso l'impianto tramite l'interruttore posto
sul pannello anteriore del generatore, l'accensione del
led B CUT (vedi Fig. 21) indica che la macchina è in mo-
dalità "taglio". Occorre dapprima effetturare una serie di
selezioni/regolazioni e pertanto assicurarsi che il tasto
RUN non sia premuto (display PREFLOW e CUTFLOW di
Fig.21 del flusso dei gas PLASMA e SECONDARY spenti).
La prima predisposizione da effettuare, in sequenza, è la
selezione indicata in tabella1.
Tenendo premuto il pulsante nella selezione della corren-
te (led I acceso), si entra in modalità fine indicata dal led
lampeggiante. E' possibile quindi regolare la corrente, con
step di 1A, in intervalli prefissati: [20-30 A] ,[40-50 A], [70-
90A], [110-120A], [180-200 A], [230-250 A] .
La seconda predisposizione da effettuare, in sequenza, è
la regolazione indicata in tabella 2.
Ad una pressione del tasto SET, il flusso di gas, per ogni
canale, è attivo per 10 s: dopodichè occorre ripremerlo se
si vuole continuare la regolazione.
SELEZIONE
(premendo il pulsante E)
t
t
t
t
t
Ripremendo il pulsante SET dopo l'ultima regolazione, si
esce dalla modalità di regolazione. Con una successiva
pressione del pulsante si ritorna alla prima regolazione e
cosi via.
I led a freccetta sotto il display del canale corrispondente
indicano il senso di regolazione della manopola: se acce-
so quello di sinistra occorre incrementare il flusso (senso
orario), viceversa per quello di destra (senso antiorario). Al
raggiungimento del flusso corretto, in base alla selezione
effettuata in Tab. 1, si ha l'accensione di entrambi.
Usciti dalla modalità regolazione, dopo le suddette predi-
sposizioni, si deve premere il pulsante RUN: si accendono
così tutti i display relativi ai canali PLASMA e SECONDA-
RY e il generatore è pronto per il taglio. Nel caso sia stato
selezionato il gas H35 o F5 si accende il led della gas
console PGC-2.
N.B. all'accensione dell'impianto, rimane memorizzata
l'ultima impostazione di lavoro (i.e. MAT-GAS-mm-A). Se
nella successiva regolazione si cambia il tipo di gas allora
viene eseguito in automatico il "purge" ossia prima uno
svuotamento dei tubi seguito da una successiva pulizia
con flusso attivo per circa 10 s.
Dopo il segnale di start dal pantografo, si attiva in auto-
matico la sequenza seguente:
-Preflow di 0.5 s con il gas selezionato.
-Impulso di Alta tensione / Alta frequenza.
-Accensione dell'arco pilota.
-Trasferimento dell'arco plasma (invio al CNC del segnale
"arc transfer").
DESCRIZIONE
tipo di materiale da tagliare
combinazione di gas
(PLASMA/SECONDARY)
idonea al materiale scelto
Spessore del materiale da tagliare
Corrente di taglio suggerita per la
combinazione (MAT/GAS/mm) scelta
Velocità di taglio suggerita per la
combinazione (MAT/GAS/mm/A) scelta
Set di consumabili da usare per la
combinazione (MAT/GAS/mm/A) scelta
Tab. 1
SELEZIONE
(ruotando la manopola O)
MS = Mild Steel
SS = Stainless Steel
AL = Aluminium
AIR/AIR - O2/AIR
O2/O2 - N2/N2
F5/N2 - H35/N2
Vedi tabelle di taglio
Vedi tabelle di taglio
Vedi tabelle di taglio
• STD (Standard)
• SPD (Speed)
• EXP
• QPC
(Vedi tabelle di taglio)
25
