L = jäähdytysnesteen syöttösuodatin
M = jäähdytysnesteen säiliön tyhjennyshana
N = jäähdytysnesteen syöttöletkun pikaliitin
O = jäähdytysnesteen paluuletkun pikaliitin
P = polttimen liitin
Q = maadoituskaapelin liitin.
R = jäähdytysnesteen paluusuodatin
S = kauko-ohjaimen liitin
T = USB-liitin. Virtalähteen laitteisto-ohjelman
päivitykseen
A B
4.2 KAASUKONSOLIN KÄYTTÖPANEELIN KUVAUS
(Kuva. 21)
Kaasukonsolin käyttöpaneelista hallitaan kaikkia koneen
toimintoja. Erityisesti siitä valitaan suoritettavan työn
tyyppi eli leikkaus (CUT), merkkaus (MARK) tai koneen
kaasutiiviystesti (TEST).
A: oimintatilan valintanäppäin
Aina kun painat näppäintä, valintaa vastaava
merkkivalo syttyy:
E: Säädettävien parametrien valintanäppäin.
Aina kun painat näppäintä, valintaa vastaava
merkkivalo syttyy:
D
E
H
I
R
L
M
N
O

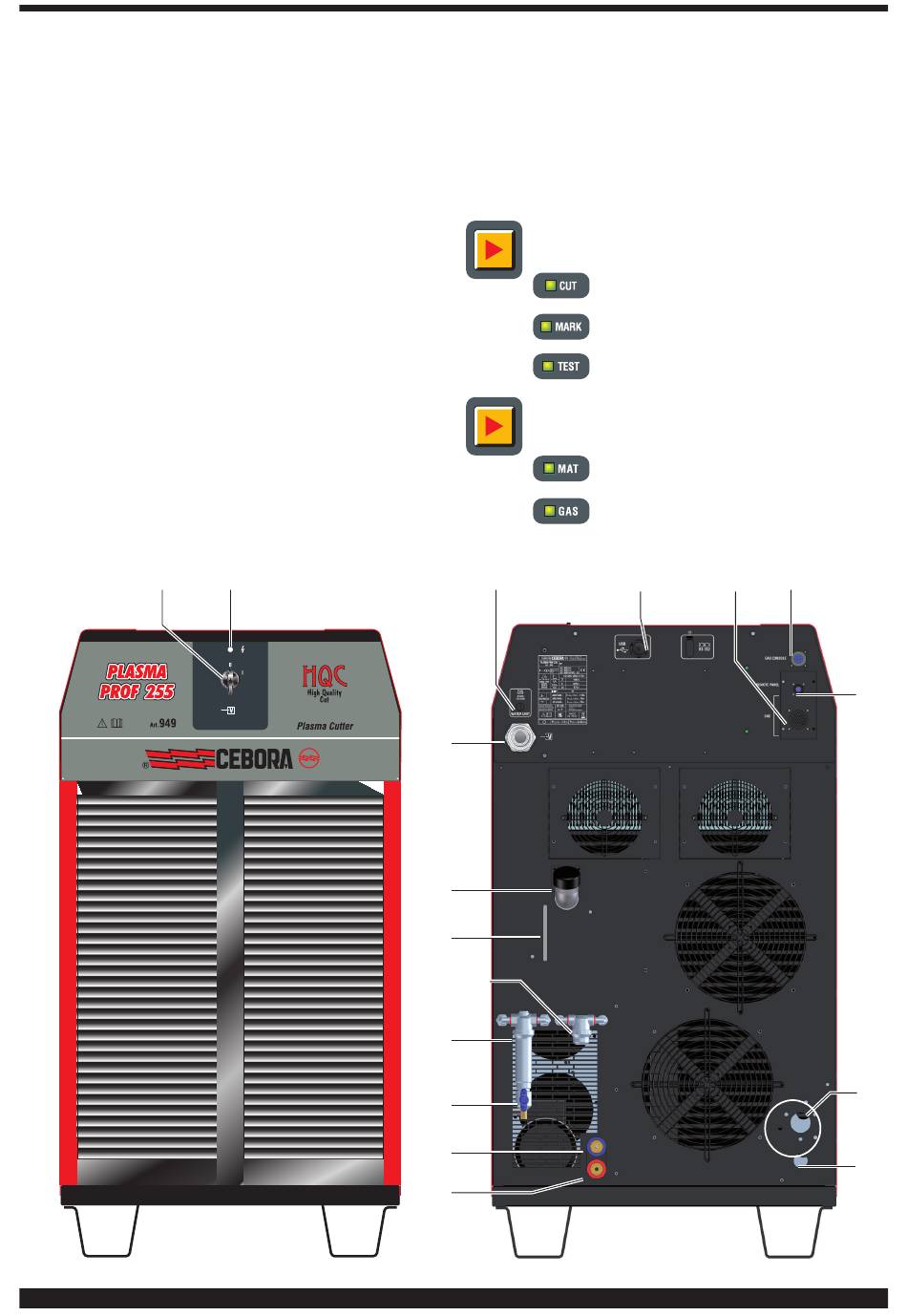

kuva. 20b
B: Leikkaustilan merkkivalo.
C: Merkkaustilan merkkivalo.
D: Testitilan merkkivalo.
F: Leikattavan materiaalityypin valinta-
tilan merkkivalo.
G: PLASMA/SECONDARY-kaasuyhdis-
telmän valintatilan merkkivalo.
C F G
S
P
Q
