H: Led che segnala la modalità selezio-
ne dello spessore del materiale da
tagliare.
I: Led che segnala la modalità selezio-
ne della corrente di taglio.
L: Led che segnala la modalità selezio-
ne della velocità di taglio.
M: Led che segnala il diverso set di consu
mabili da utilizzare relativo alle selezio-
ni precedenti.
N: Display che visualizza i valori dei pa-
rametri in regolazione.
O: Manopola di regolazione dei para-
metri.
P: Display che visualizza il tipo di gas plasma
di taglio.
Q: Display che visualizza il tipo di gas seconda-
rio di taglio.
R: Display che visualizza la pressione del gas
plasma durante il taglio.
B
A
F
E
I
L
N
O
24
G C D H
M K
S: Display che visualizza la pressione del gas
plasma in accensione.
T: Display che visualizza la pressione del gas
secondario in accensione.
U: Display che visualizza la pressione del gas
secondario durante il taglio.
V: Pulsante di selezione dei canali gas plasma
PRE/CUT FLOW e secondary PRE/CUT
FLOW.
W: Pulsante di conferma impostazione parame-
tri: console pronta per CUT, MARK o TEST.
X: Led di aiuto ricerca pressione corretta dei gas:
-pressione bassa = led di sinistra acceso.
-pressione alta = led di destra acceso.
-pressione corretta = entrambi i led accesi.
Y: Manopole di regolazione della pressione dei
gas della console PGC-3.
P R S W
Z
V T
Q
U
X
Y

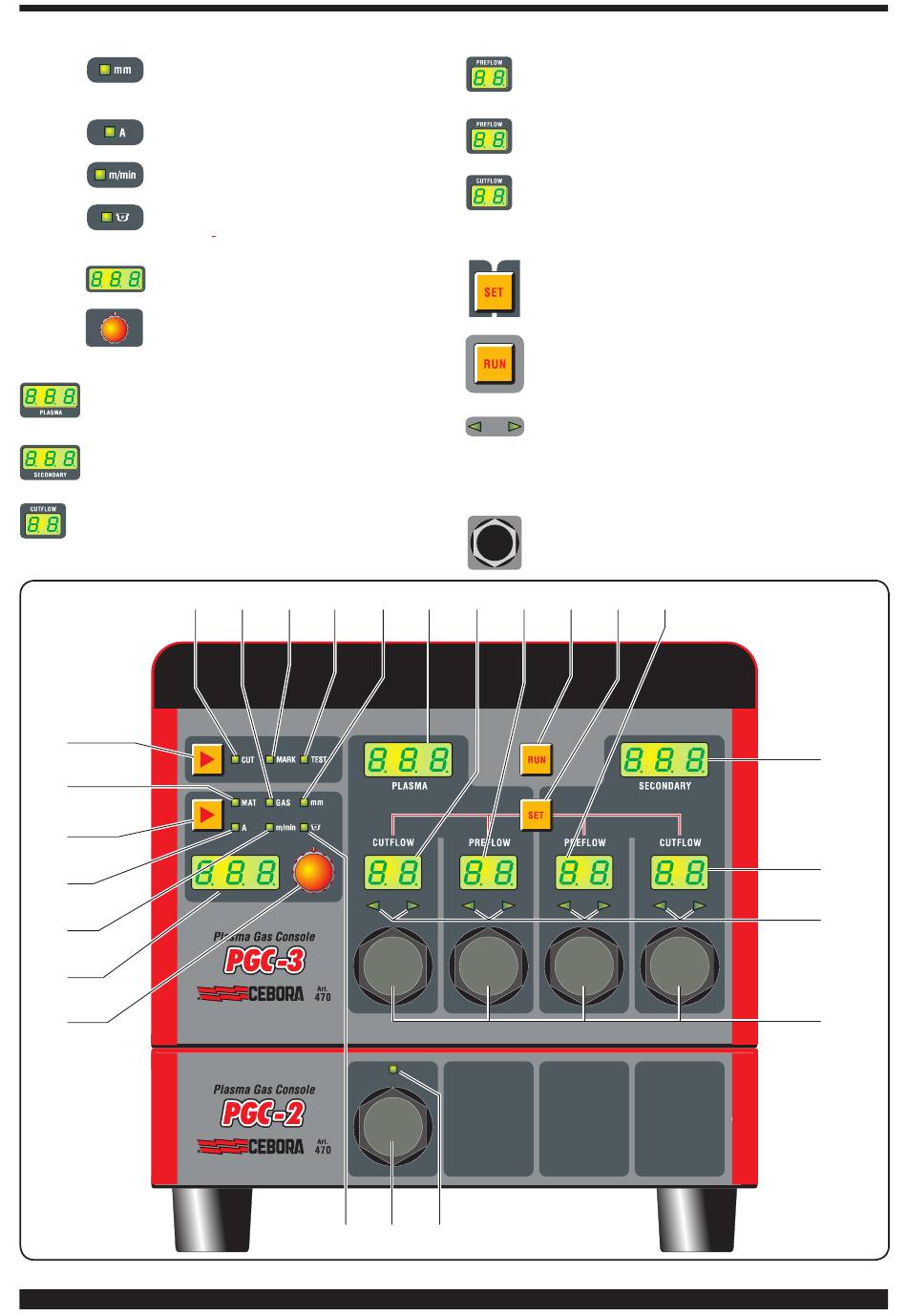

Fig. 21
