Generador Plasma Prof 255 HQC
• El generador se suministra preparado para la tensión de
alimentación de 400 V trifásica. Para otras alimentaciones:
desmontar la parte lateral derecha del generador (véase
lista de recambios), quitar la tapa que cubre las borneras y

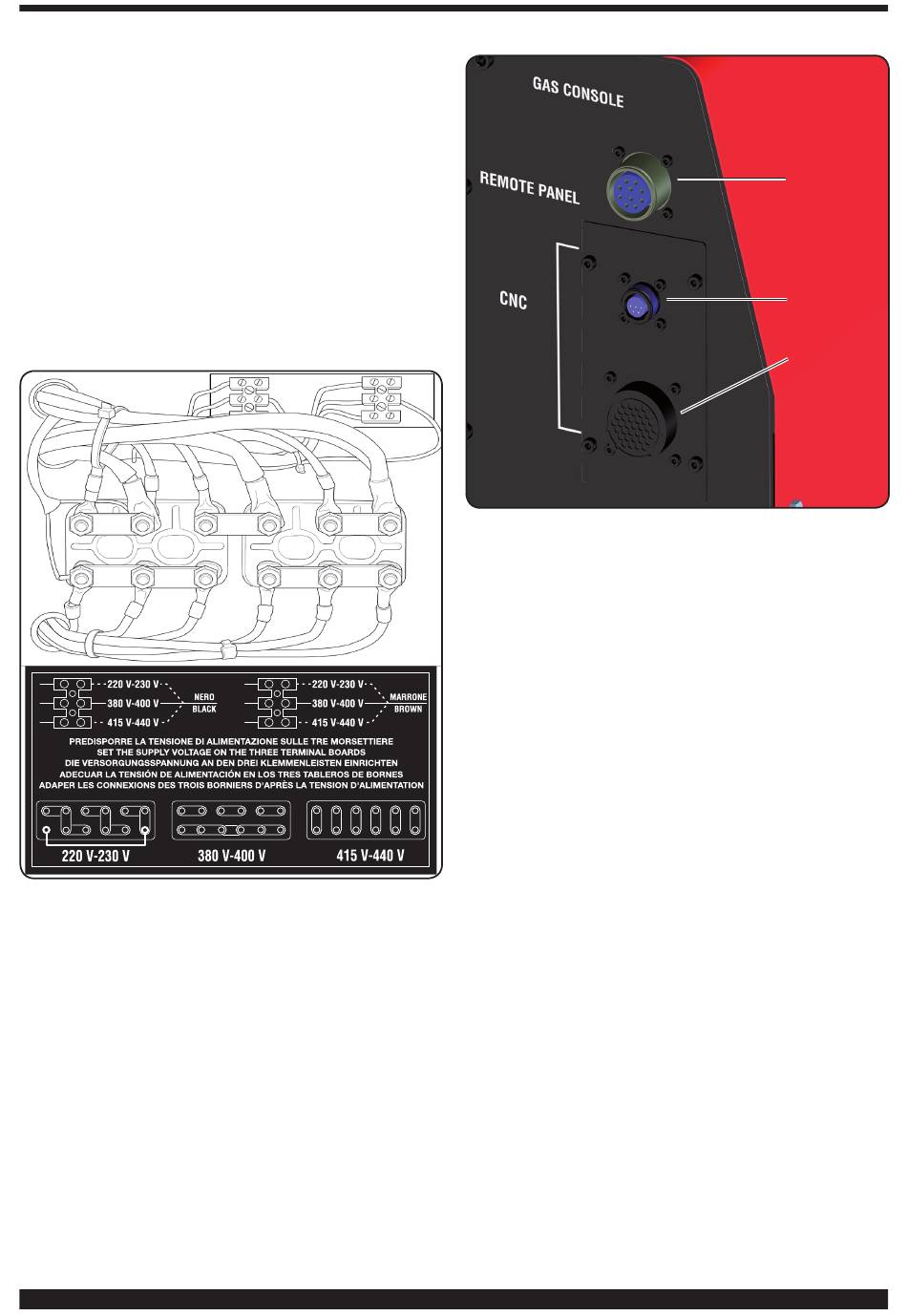

operar en ellas de la manera ilustrada en figura 10b:
B
NOTA: las borneras de 3 polos situadas en la parte su-
perior izquierda y derecha se refieren al transformador
auxiliar y al transformador de servicio. En el caso de ali-
mentación de 230 V trifásica, cortocircuitar también el
primer borne inferior izquierdo con el último inferior dere-
C
cho (véase Fig.10b recuadro 230 V) usando el cable su-
ministrado adjunto (posicionado con una abrazadera en
la tapa).
A
Fig. 13 b
Fig. 10 b
148
