H: Led que assinala a modalidade de
selecção da espessura do material a
cortar.
I: Led que assinala a modalidade de
selecção da corrente de corte.
L: Led que assinala a modalidade de
selecção da velocidade de corte.
M: Led que assinala o diferente conjunto de
consumíveis a utilizar relativo às selec
ções anteriores.
N: Visor que mostra os valores dos
parâmetros em regulação.
O: Manípulo de regulação dos parâme-
tros
P: Visor que mostra o tipo de gás plasma de
corte.
Q: Visor que mostra o tipo de gás secundário
de corte.
R: Visor que mostra a pressão do gás plasma
durante o corte.
B
A
F
E
I
L
N
O
192
G C D H
M K
S: Visor que mostra a pressão do gás plasma
no arranquene.
T: Visor que mostra a pressão do gás secundá
rio no arranquee.
U: Visor que mostra a pressão do gás secundá
rio durante o corte
V: Botão de selecção dos canais de gás plasma
PRE/CUT FLOW e secondary PRE/CUT FLOW.
W: Botão de confirmação da programação dos
parâmetros: painel pronto para CUT, MARK
ou TEST.
X: Led de ajuda na regulação da pressão correcta
dos gases:
-pressão baixa = led esquerdo aceso.
-pressão alta = led direito aceso.
-pressão correcta = ambos os leds acesos.
Y: Manípulos de regulação da pressão dos
gases do painel PGC-3.nsole PGC-3.
P R S W
Z
V T
Q
U
X
Y

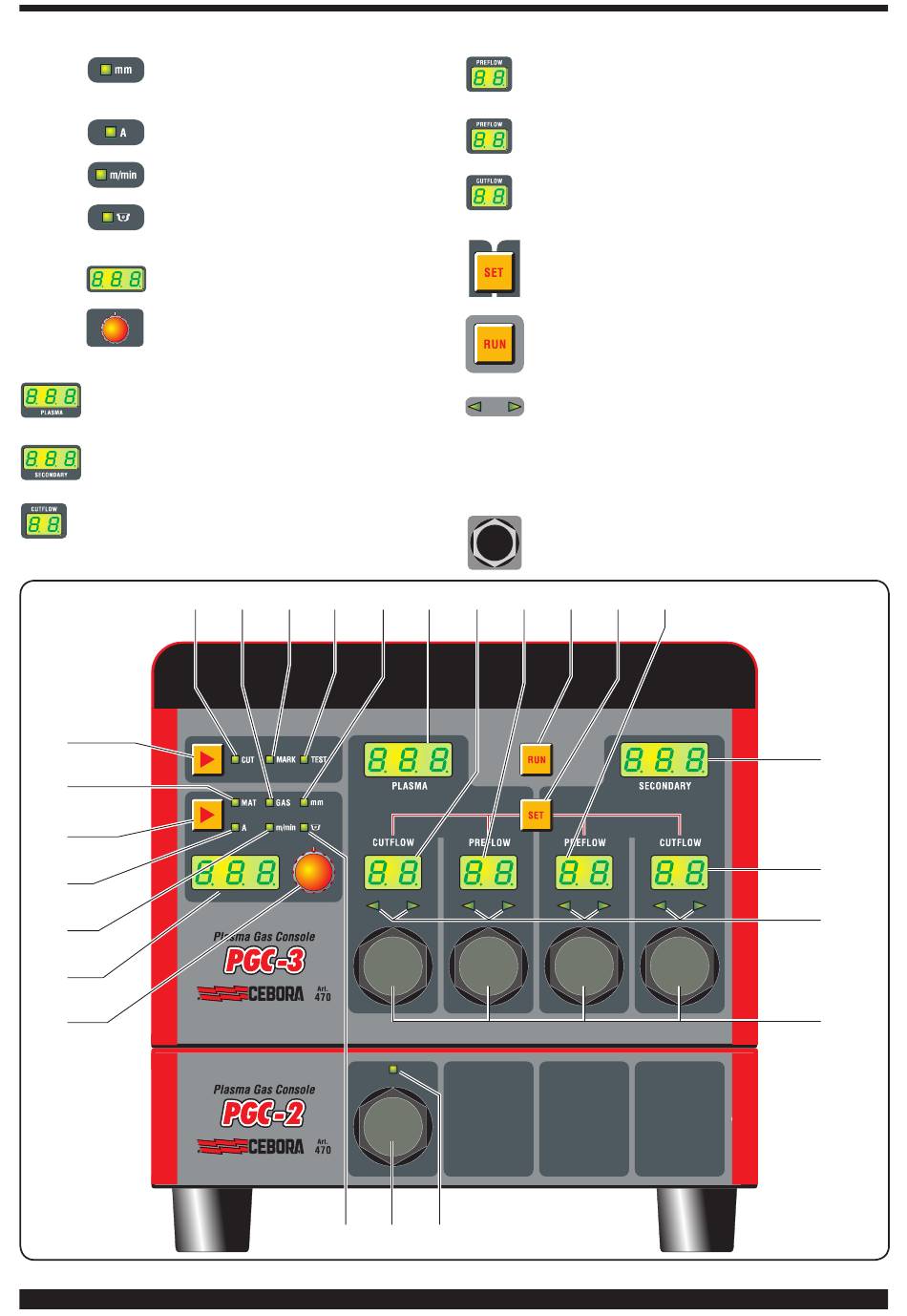

Fig. 21
