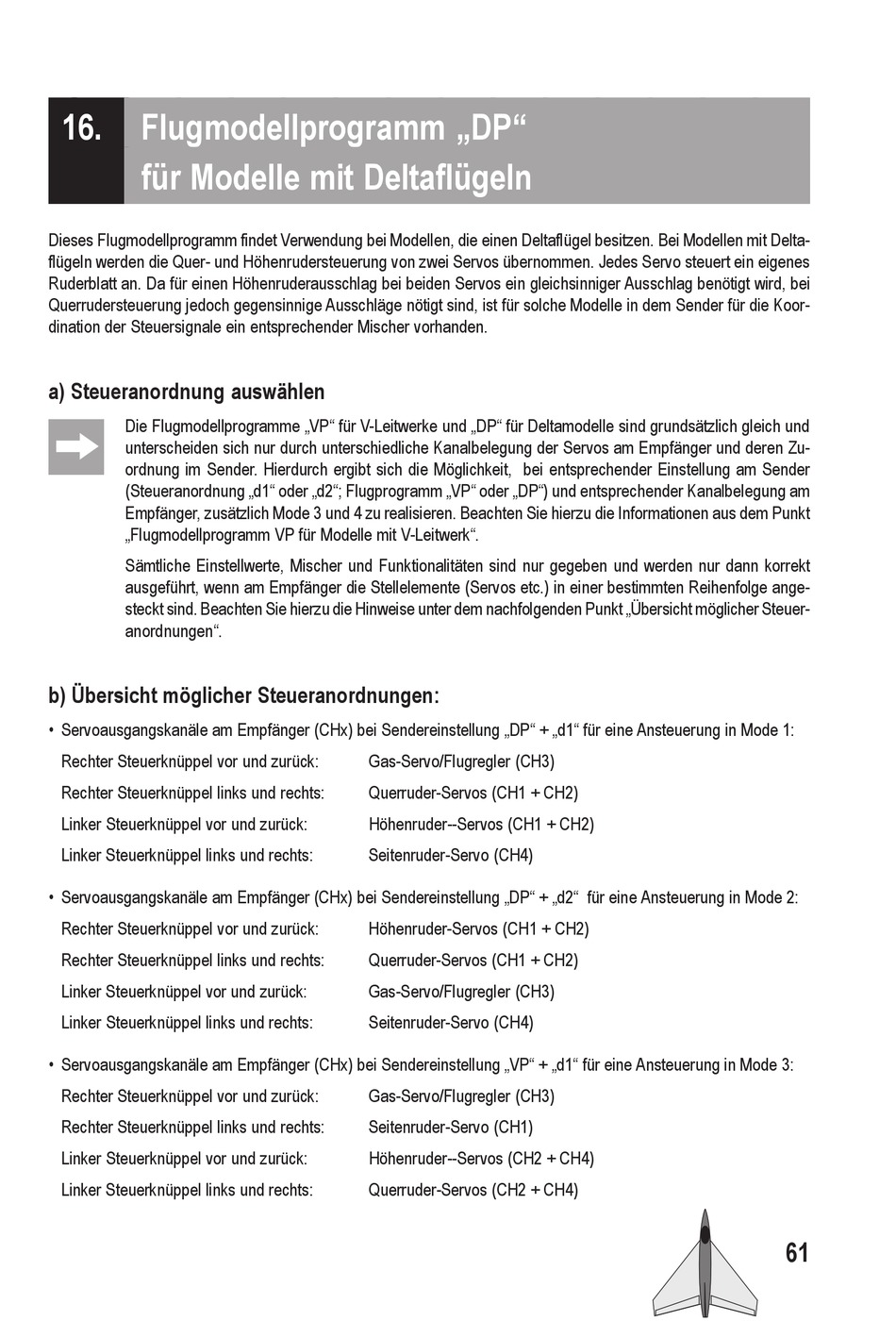

16. Flugmodellprogramm „DP"

für Modelle mit Deltaflügeln
Dieses Flugmodellprogramm findet Verwendung bei Modellen, die einen Deltaflügel besitzen. Bei Modellen mit Delta-
flügeln werden die Quer- und Höhenrudersteuerung von zwei Servos übernommen. Jedes Servo steuert ein eigenes
Ruderblatt an. Da für einen Höhenruderausschlag bei beiden Servos ein gleichsinniger Ausschlag benötigt wird, bei
Querrudersteuerung jedoch gegensinnige Ausschläge nötigt sind, ist für solche Modelle in dem Sender für die Koor-
dination der Steuersignale ein entsprechender Mischer vorhanden.
a) Steueranordnung auswählen
Die Flugmodellprogramme „VP" für V-Leitwerke und „DP" für Deltamodelle sind grundsätzlich gleich und
unterscheiden sich nur durch unterschiedliche Kanalbelegung der Servos am Empfänger und deren Zu-
ordnung im Sender. Hierdurch ergibt sich die Möglichkeit, bei entsprechender Einstellung am Sender
(Steueranordnung „d1" oder „d2"; Flugprogramm „VP" oder „DP") und entsprechender Kanalbelegung am
Empfänger, zusätzlich Mode 3 und 4 zu realisieren. Beachten Sie hierzu die Informationen aus dem Punkt
„Flugmodellprogramm VP für Modelle mit V-Leitwerk".
Sämtliche Einstellwerte, Mischer und Funktionalitäten sind nur gegeben und werden nur dann korrekt
ausgeführt, wenn am Empfänger die Stellelemente (Servos etc.) in einer bestimmten Reihenfolge ange-
steckt sind. Beachten Sie hierzu die Hinweise unter dem nachfolgenden Punkt „Übersicht möglicher Steuer-
anordnungen".
b) Übersicht möglicher Steueranordnungen:
• Servoausgangskanäle am Empfänger (CHx) bei Sendereinstellung „DP" + „d1" für eine Ansteuerung in Mode 1:
Rechter Steuerknüppel vor und zurück:
Rechter Steuerknüppel links und rechts:
Linker Steuerknüppel vor und zurück:
Linker Steuerknüppel links und rechts:
• Servoausgangskanäle am Empfänger (CHx) bei Sendereinstellung „DP" + „d2" für eine Ansteuerung in Mode 2:
Rechter Steuerknüppel vor und zurück:
Rechter Steuerknüppel links und rechts:
Linker Steuerknüppel vor und zurück:
Linker Steuerknüppel links und rechts:
• Servoausgangskanäle am Empfänger (CHx) bei Sendereinstellung „VP" + „d1" für eine Ansteuerung in Mode 3:
Rechter Steuerknüppel vor und zurück:
Rechter Steuerknüppel links und rechts:
Linker Steuerknüppel vor und zurück:
Linker Steuerknüppel links und rechts:
Gas-Servo/Flugregler (CH3)
Querruder-Servos (CH1 + CH2)
Höhenruder--Servos (CH1 + CH2)
Seitenruder-Servo (CH4)
Höhenruder-Servos (CH1 + CH2)
Querruder-Servos (CH1 + CH2)
Gas-Servo/Flugregler (CH3)
Seitenruder-Servo (CH4)
Gas-Servo/Flugregler (CH3)
Seitenruder-Servo (CH1)
Höhenruder--Servos (CH2 + CH4)
Querruder-Servos (CH2 + CH4)
