12. Hubschraubermechanik überprüfen
Ihr neues Hubschraubermodell wird bereits ab Werk mit einer mechanischen Grundeinstellung der Taumelscheibe
ausgeliefert. Die nachfolgenden Hinweise sind somit zur Kontrolle, aber auch für eine Wartung oder Reparatur sehr
hilfreich.
a) Überprüfen und Einstellen der Anlenkgestänge
Die erforderlichen Längen der einzelnen Gestänge (Nummern in der Abbildung 6) können Sie der anschließenden
Tabelle entnehmen.
Die Längenangaben beziehen sich jeweils von der Mitte des Kugelkopfs zur Mitte des Kugelkopfs und
stellen die mechanische Grundeinstellung der Taumelscheibenanlenkung dar. Die Gestänge 1 bis 3 sind
jeweils nur einmal, die Gestänge 4 bis 6 jeweils doppelt vorhanden..
1 = Länge 48 mm
2 = Länge 42 mm
3 = Länge 31 mm
4 = Länge 44 mm
5 = Länge 26 mm
6 = Länge 21 mm
18

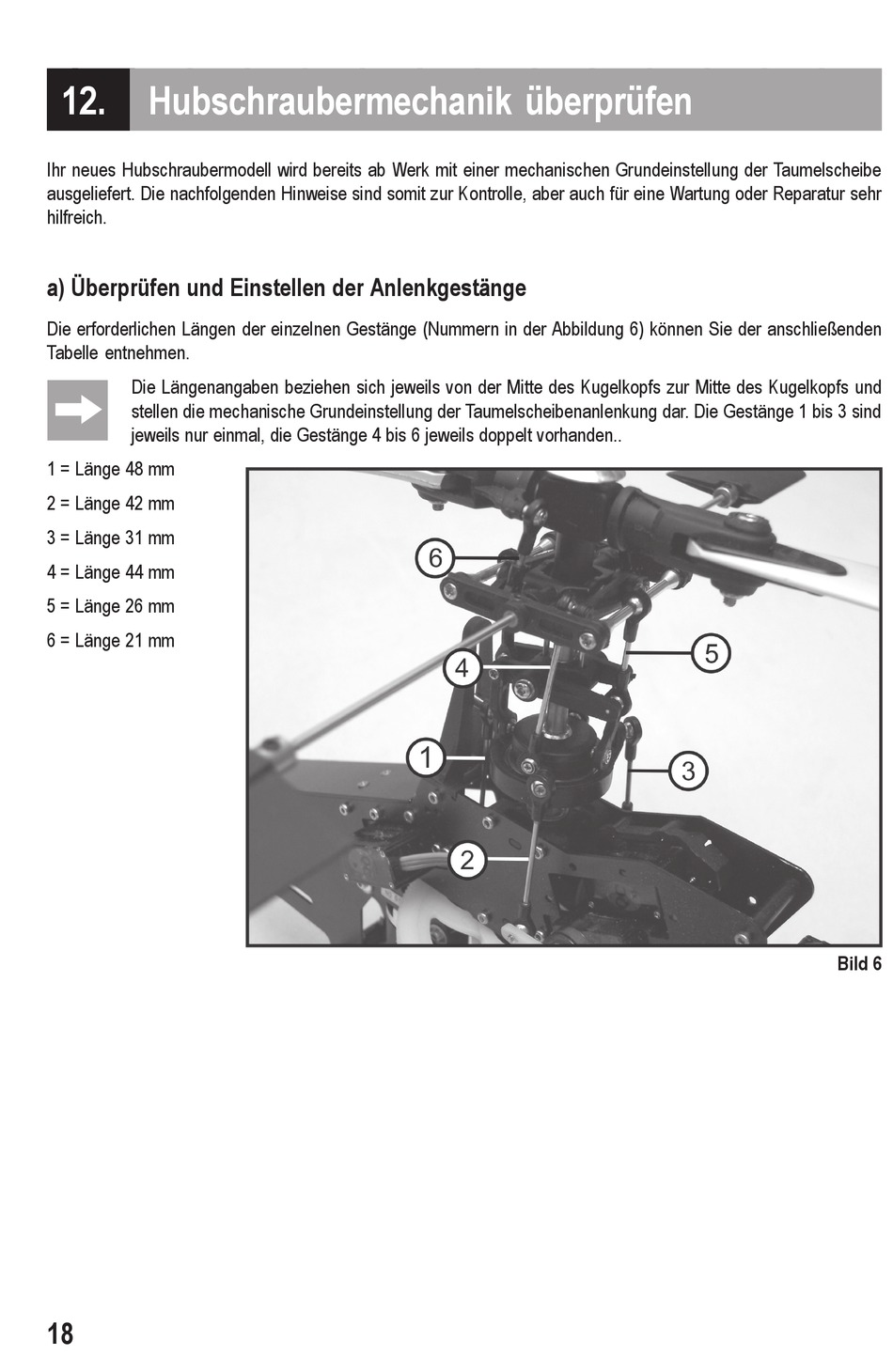

Bild 6
