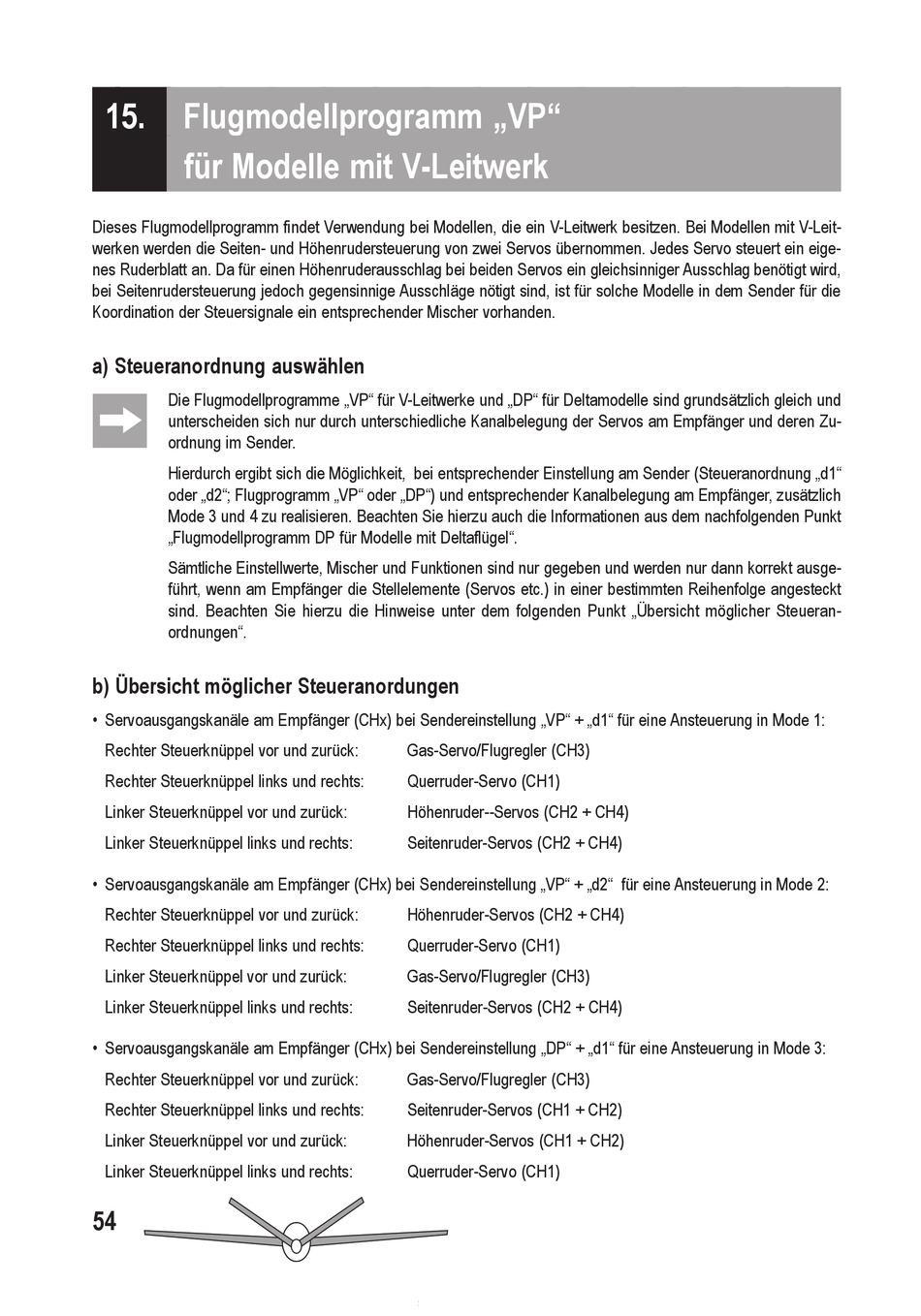

15. Flugmodellprogramm „VP"

für Modelle mit V-Leitwerk
Dieses Flugmodellprogramm findet Verwendung bei Modellen, die ein V-Leitwerk besitzen. Bei Modellen mit V-Leit-
werken werden die Seiten- und Höhenrudersteuerung von zwei Servos übernommen. Jedes Servo steuert ein eige-
nes Ruderblatt an. Da für einen Höhenruderausschlag bei beiden Servos ein gleichsinniger Ausschlag benötigt wird,
bei Seitenrudersteuerung jedoch gegensinnige Ausschläge nötigt sind, ist für solche Modelle in dem Sender für die
Koordination der Steuersignale ein entsprechender Mischer vorhanden.
a) Steueranordnung auswählen
Die Flugmodellprogramme „VP" für V-Leitwerke und „DP" für Deltamodelle sind grundsätzlich gleich und
unterscheiden sich nur durch unterschiedliche Kanalbelegung der Servos am Empfänger und deren Zu-
ordnung im Sender.
Hierdurch ergibt sich die Möglichkeit, bei entsprechender Einstellung am Sender (Steueranordnung „d1"
oder „d2"; Flugprogramm „VP" oder „DP") und entsprechender Kanalbelegung am Empfänger, zusätzlich
Mode 3 und 4 zu realisieren. Beachten Sie hierzu auch die Informationen aus dem nachfolgenden Punkt
„Flugmodellprogramm DP für Modelle mit Deltaflügel".
Sämtliche Einstellwerte, Mischer und Funktionen sind nur gegeben und werden nur dann korrekt ausge-
führt, wenn am Empfänger die Stellelemente (Servos etc.) in einer bestimmten Reihenfolge angesteckt
sind. Beachten Sie hierzu die Hinweise unter dem folgenden Punkt „Übersicht möglicher Steueran-
ordnungen".
b) Übersicht möglicher Steueranordungen
• Servoausgangskanäle am Empfänger (CHx) bei Sendereinstellung „VP" + „d1" für eine Ansteuerung in Mode 1:
Rechter Steuerknüppel vor und zurück:
Rechter Steuerknüppel links und rechts:
Linker Steuerknüppel vor und zurück:
Linker Steuerknüppel links und rechts:
• Servoausgangskanäle am Empfänger (CHx) bei Sendereinstellung „VP" + „d2" für eine Ansteuerung in Mode 2:
Rechter Steuerknüppel vor und zurück:
Rechter Steuerknüppel links und rechts:
Linker Steuerknüppel vor und zurück:
Linker Steuerknüppel links und rechts:
• Servoausgangskanäle am Empfänger (CHx) bei Sendereinstellung „DP" + „d1" für eine Ansteuerung in Mode 3:
Rechter Steuerknüppel vor und zurück:
Rechter Steuerknüppel links und rechts:
Linker Steuerknüppel vor und zurück:
Linker Steuerknüppel links und rechts:
54
Gas-Servo/Flugregler (CH3)
Querruder-Servo (CH1)
Höhenruder--Servos (CH2 + CH4)
Seitenruder-Servos (CH2 + CH4)
Höhenruder-Servos (CH2 + CH4)
Querruder-Servo (CH1)
Gas-Servo/Flugregler (CH3)
Seitenruder-Servos (CH2 + CH4)
Gas-Servo/Flugregler (CH3)
Seitenruder-Servos (CH1 + CH2)
Höhenruder-Servos (CH1 + CH2)
Querruder-Servo (CH1)
