Der Empfänger
a) Grundsätzliche Informationen
Dem Set liegt ein 8-Kanal 2,4GHz-Empfänger bei. Weil der Sender nur über 6 Steuerkanäle verfügt, sind somit die
Empfängerausgänge Kanal 7 und 8 ohne Funktion. Im Gehäuseinneren ist eine LED zur Funktionskontrolle einge-
baut.
Zusätzlich zu den 8 Ausgangskanälen verfügt der Empfänger über eine Anschlussbuchse für einen Empfängerakku.
Bei einem Elektromodell mit elektronischem Drehzahlsteller ist ein separater Empfängerakku nur dann
erforderlich, wenn der verwendete Motorregler/Flugregler über keine BEC-Schaltung verfügt. Weitere In-
formationen sind den technischen Unterlagen des Drehzahlstellers zu entnehmen.
Diese Anschlussbuchse wird auch für das „Binding" der Sendefrequenz des Senders zum Empfänger verwendet. Die
Buchsen sind wie folgt verschaltet:
Unterer Kontakt:
Minuspol (Kabel meist in den Farben schwarz oder braun)
Mittler Kontakt:
Pluspol (Kabel meist in der Farbe rot)
Oberer Kontakt:
Impulsleitung (Kabel meist in den Farben weis, gelb oder orange)
1 Anschlussbuchsen Kanäle 1 bis 8
2 Anschlussbuchse Empfängerakku
3 Antennen
4 LED (im Gehäuseinneren)
5 Binding-Stecker
b) Verlegung der Empfängerantennen
Für einen optimalen Empfang achten Sie bitte bei der Verlegung der Antennen unbedingt darauf, dass die Antennen-
drähte möglichst weit weg verlegt von Metallteilen und Carbonteilen sind und auch keinen Kontakt zu diesen Teilen
haben. Im Inneren von Carbonrümpfen werden die Sendersignale stark abgeschirmt und somit ist kein sicherer Emp-
fang möglich. In solchen Fällen müssen die Antennendrähte auf dem kürzesten Weg nach außen geführt werden. Bei
der Verlegung der Antennendrähte achten Sie bitte auch darauf, dass die beiden Drähte möglichst ca. 90° zueinander
stehen und einen Winkel bilden.
Tipp aus der Praxis: Zur Fixierung und Verlegung der Antennendrähte haben sich in der Praxis kleine Stücke von
Bowdenzugröhrchen hervorragend bewährt. Die Bowdenzugröhrchen können im Modell mit Kleber fixiert werden.

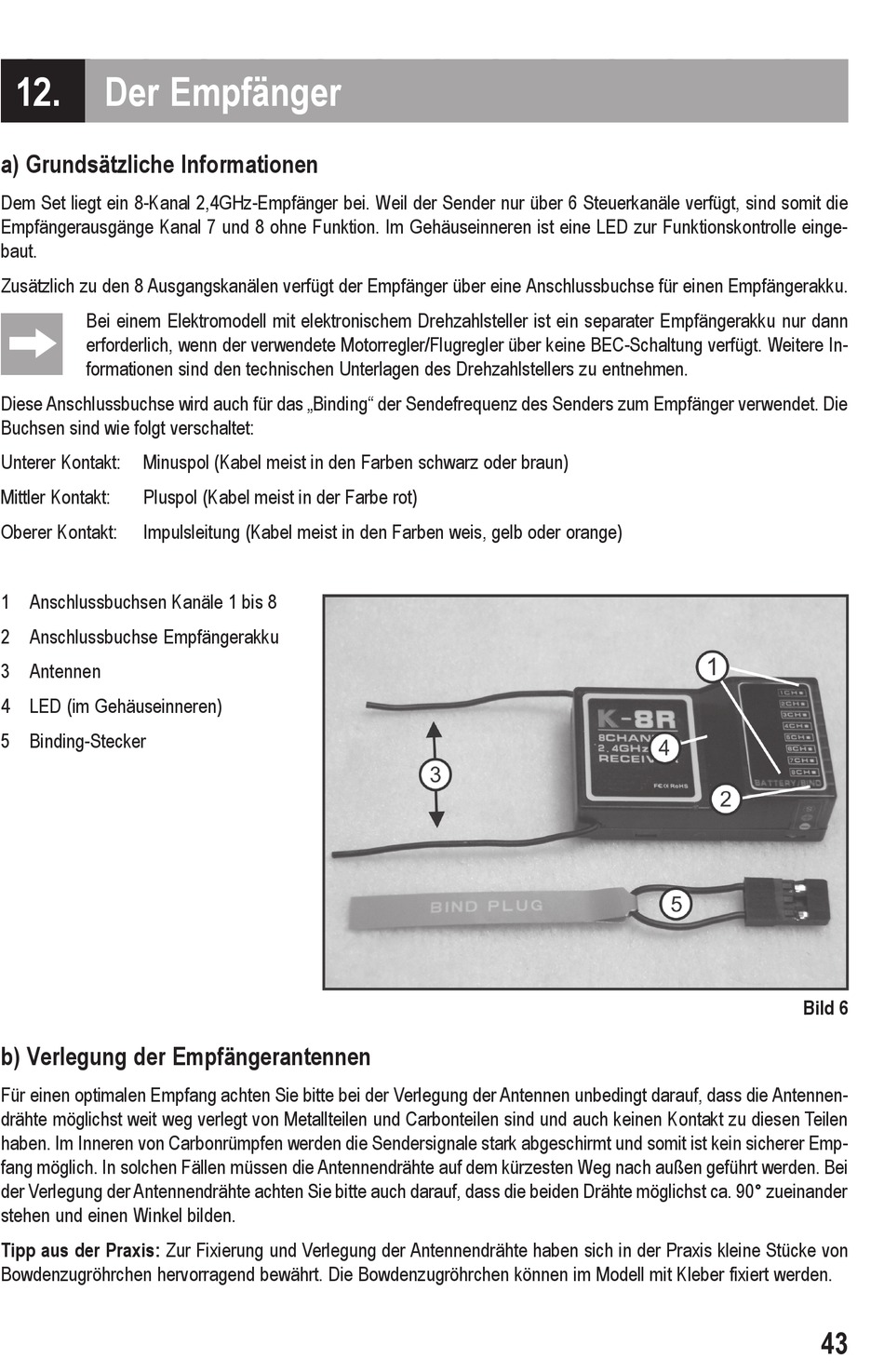

Bild 6
