4. Montáž
Montáž musí být provedena v souladu s místními
předpisy. Čerpací stanice Sololift+ C-3 musí být
umístěna ve stejné místnosti jako připojené
jednotky.
Všechny modely Sololift+ musí být
přístupné pro údržbu a opravu.
Technici by nemohli provést údržbu
Pokyn
nebo opravu jednotky bez snadného
přístupu.
4.1 Elektrická instalace
Elektrickou instalaci smějí provádět pouze zaškolení
odborníci. Napájecí napětí přivedené na čerpací
stanice Sololift+ C-3 musí odpovídat údajům na
typovém štítku stanice.
Elektrická instalace musí obsahovat
zemnicí jistič k ochraně proti
poruchovým proudům. K zajištění plné
ochrany použijte zástrčku s ochranným
kontaktem (Schuko) nebo jinou
alternativu ke klasické zástrčce se
zemnicím kolíkem.
Čerpací stanice Sololift+ C-3 musí být
připojena na sít'ový vypínač s minimální
mezerou mezi kontakty 3 mm ve všech
pólech.
Čerpací stanice musí být chráněna proti
stříkající vodě v souladu s příslušnými
předpisy.
4.1.1 Schéma zapojení
Rp
C
Ra

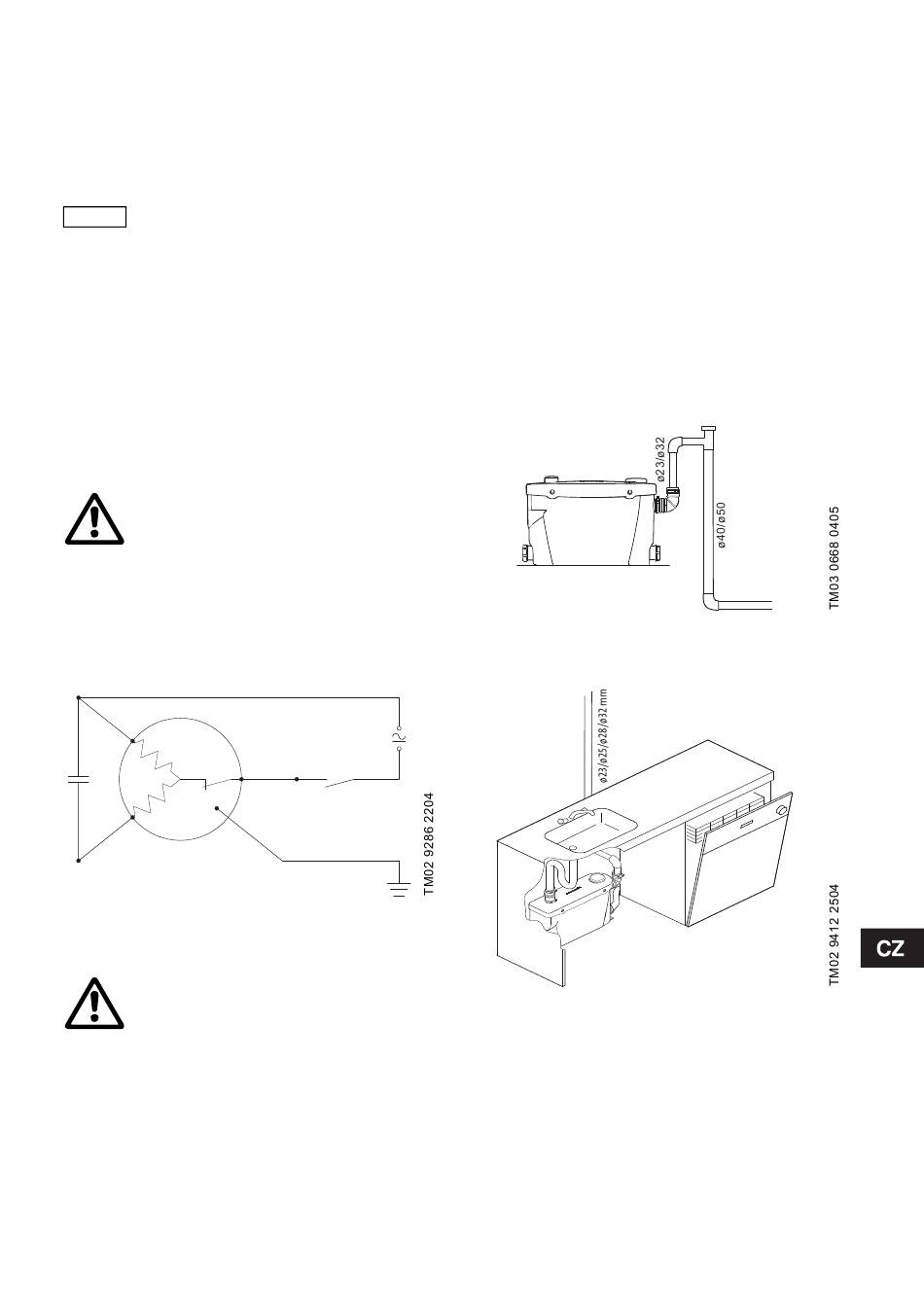

Obr. 4 Schéma zapojení
4.1.2 Motorová ochrana
V případě přehřátí vypne motor spínač
nadproudové ochrany, který jej po
dostatečném vychladnutí znovu zapne.
4.2 Technologická instalace
Podlahové úchytky F musejí být použity jako
prevence proti vztlaku v případě, že dojde
k zaplavení instalačního prostoru čerpací stanice.
Čerpací stanice Sololift+ C-3 musí být instalována
tak, aby obsluha měla zajištěn přístup za účelem
provádění údržby.
4.2.1 Násoskový efekt
Jestliže se kanalizační přípojka nachází pod úrovní
čerpací stanice, je doporučeno instalovat
odvzdušňovací ventil k zamezení násoskového
efektu.
Jestliže poslední část horizontálního výtlačného
potrubí je vertikální, musí být toto potrubí o dvě
velikosti větší, než potrubí horizontální.
Jestliže horizontální potrubí je ∅23, vertikální potrubí
musí být ∅40. Jestliže horizontální potrubí je ∅32,
vertikální potrubí musí být ∅50. Viz obr. 5.
Obr. 5 Násoskový efekt
4.2.2 Náčrtek provozní aplikace
Obr. 6 Náčrtek provozní aplikace
