4.3

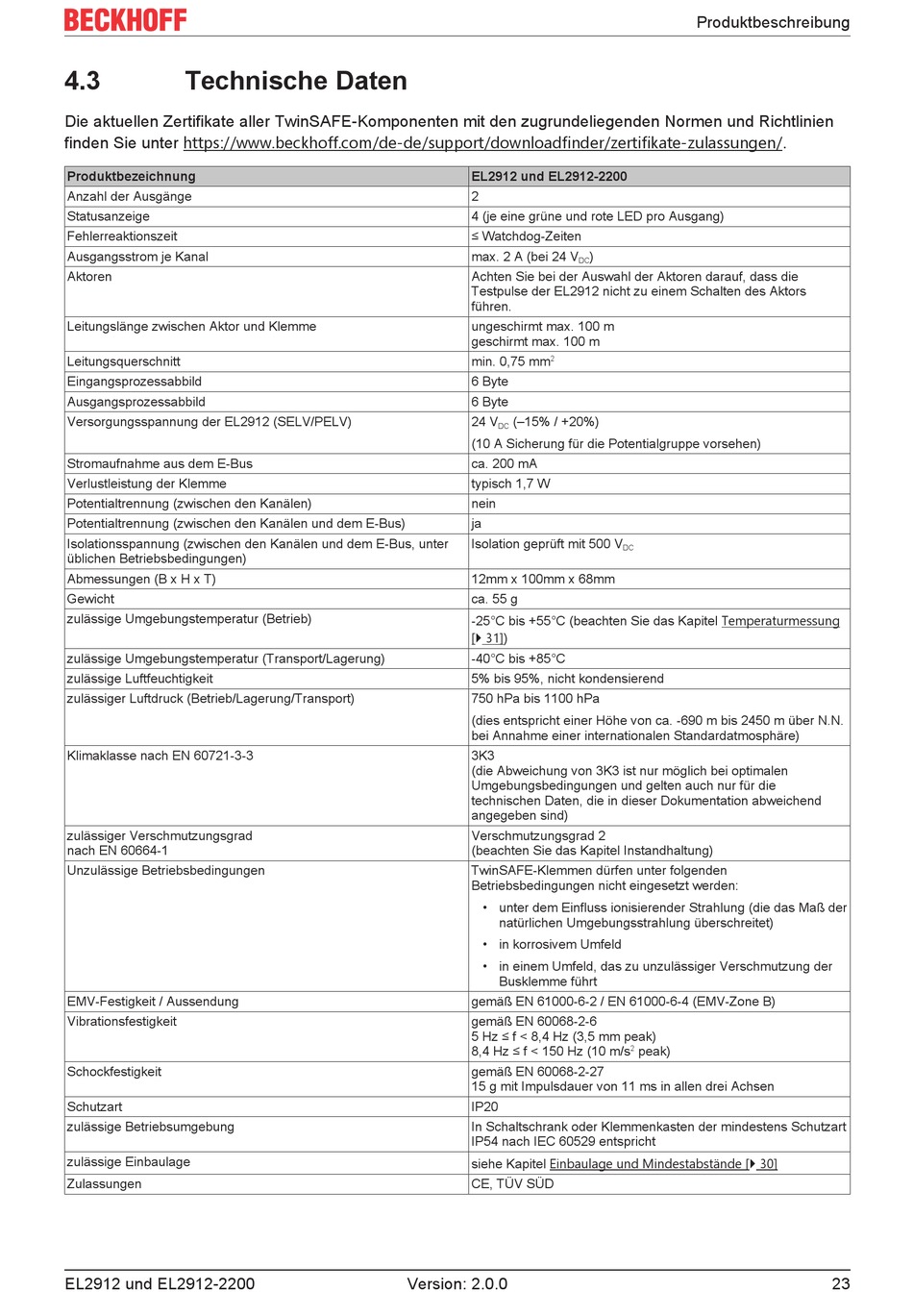

Technische Daten
Die aktuellen Zertifikate aller TwinSAFE-Komponenten mit den zugrundeliegenden Normen und Richtlinien
finden Sie unter https://www.beckhoff.com/de-de/support/downloadfinder/zertifikate-zulassungen/.
Produktbezeichnung
Anzahl der Ausgänge
Statusanzeige
Fehlerreaktionszeit
Ausgangsstrom je Kanal
Aktoren
Leitungslänge zwischen Aktor und Klemme
Leitungsquerschnitt
Eingangsprozessabbild
Ausgangsprozessabbild
Versorgungsspannung der EL2912 (SELV/PELV)
Stromaufnahme aus dem E-Bus
Verlustleistung der Klemme
Potentialtrennung (zwischen den Kanälen)
Potentialtrennung (zwischen den Kanälen und dem E-Bus)
Isolationsspannung (zwischen den Kanälen und dem E-Bus, unter
üblichen Betriebsbedingungen)
Abmessungen (B x H x T)
Gewicht
zulässige Umgebungstemperatur (Betrieb)
zulässige Umgebungstemperatur (Transport/Lagerung)
zulässige Luftfeuchtigkeit
zulässiger Luftdruck (Betrieb/Lagerung/Transport)
Klimaklasse nach EN 60721-3-3
zulässiger Verschmutzungsgrad
nach EN 60664-1
Unzulässige Betriebsbedingungen
EMV-Festigkeit / Aussendung
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
zulässige Betriebsumgebung
zulässige Einbaulage
Zulassungen
EL2912 und EL2912-2200
EL2912 und EL2912-2200
2
4 (je eine grüne und rote LED pro Ausgang)
≤ Watchdog-Zeiten
max. 2 A (bei 24 V
DC
Achten Sie bei der Auswahl der Aktoren darauf, dass die
Testpulse der EL2912 nicht zu einem Schalten des Aktors
führen.
ungeschirmt max. 100 m
geschirmt max. 100 m
2
min. 0,75 mm
6 Byte
6 Byte
24 V
(–15% / +20%)
DC
(10 A Sicherung für die Potentialgruppe vorsehen)
ca. 200 mA
typisch 1,7 W
nein
ja
Isolation geprüft mit 500 V
12mm x 100mm x 68mm
ca. 55 g
-25°C bis +55°C (beachten Sie das Kapitel Temperaturmessung
[} 31])
-40°C bis +85°C
5% bis 95%, nicht kondensierend
750 hPa bis 1100 hPa
(dies entspricht einer Höhe von ca. -690 m bis 2450 m über N.N.
bei Annahme einer internationalen Standardatmosphäre)
3K3
(die Abweichung von 3K3 ist nur möglich bei optimalen
Umgebungsbedingungen und gelten auch nur für die
technischen Daten, die in dieser Dokumentation abweichend
angegeben sind)
Verschmutzungsgrad 2
(beachten Sie das Kapitel Instandhaltung)
TwinSAFE-Klemmen dürfen unter folgenden
Betriebsbedingungen nicht eingesetzt werden:
• unter dem Einfluss ionisierender Strahlung (die das Maß der
natürlichen Umgebungsstrahlung überschreitet)
• in korrosivem Umfeld
• in einem Umfeld, das zu unzulässiger Verschmutzung der
Busklemme führt
gemäß EN 61000-6-2 / EN 61000-6-4 (EMV-Zone B)
gemäß EN 60068-2-6
5 Hz ≤ f < 8,4 Hz (3,5 mm peak)
8,4 Hz ≤ f < 150 Hz (10 m/s
gemäß EN 60068-2-27
15 g mit Impulsdauer von 11 ms in allen drei Achsen
IP20
In Schaltschrank oder Klemmenkasten der mindestens Schutzart
IP54 nach IEC 60529 entspricht
siehe Kapitel Einbaulage und Mindestabstände [} 30]
CE, TÜV SÜD
Version: 2.0.0
Produktbeschreibung
)
DC
2
peak)
23
