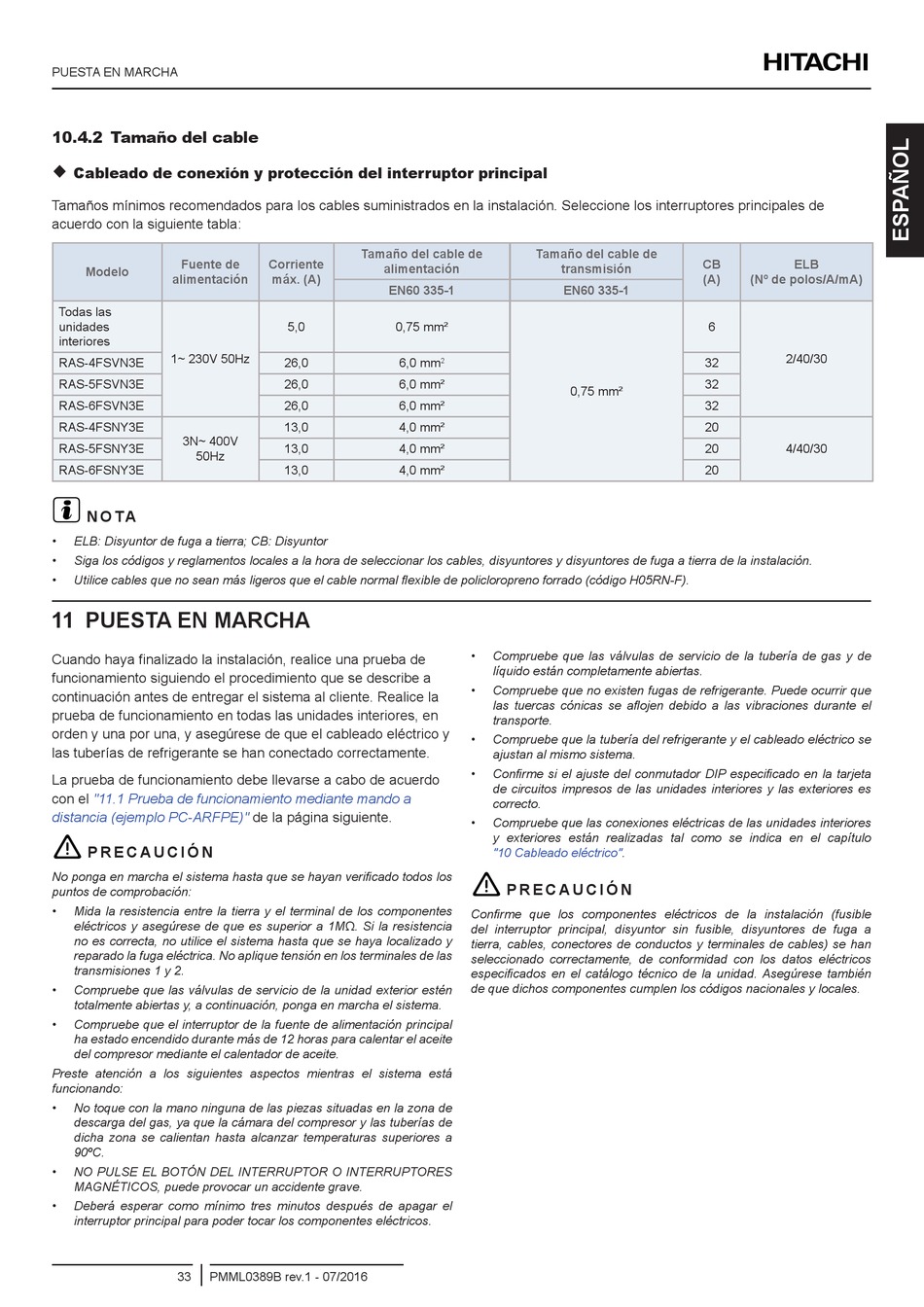

PUESTA EN MARCHA

10.4.2 Tamaño del cable

Cableado de conexión y protección del interruptor principal
Tamaños mínimos recomendados para los cables suministrados en la instalación. Seleccione los interruptores principales de
acuerdo con la siguiente tabla:
Fuente de
Modelo
alimentación
Todas las
unidades
interiores
1~ 230V 50Hz
RAS-4FSVN3E
RAS-5FSVN3E
RAS-6FSVN3E
RAS-4FSNY3E
3N~ 400V
RAS-5FSNY3E
50Hz
RAS-6FSNY3E
?
N O TA
• ELB: Disyuntor de fuga a tierra; CB: Disyuntor
• Siga los códigos y reglamentos locales a la hora de seleccionar los cables, disyuntores y disyuntores de fuga a tierra de la instalación.
• Utilice cables que no sean más ligeros que el cable normal flexible de policloropreno forrado (código H05RN-F).
11 PUESTA EN MARCHA
Cuando haya finalizado la instalación, realice una prueba de
funcionamiento siguiendo el procedimiento que se describe a
continuación antes de entregar el sistema al cliente. Realice la
prueba de funcionamiento en todas las unidades interiores, en
orden y una por una, y asegúrese de que el cableado eléctrico y
las tuberías de refrigerante se han conectado correctamente.
La prueba de funcionamiento debe llevarse a cabo de acuerdo
con el "11.1 Prueba de funcionamiento mediante mando a
distancia (ejemplo PC-ARFPE)"
!
P R E C A U C I Ó N
No ponga en marcha el sistema hasta que se hayan verificado todos los
puntos de comprobación:
• Mida la resistencia entre la tierra y el terminal de los componentes
eléctricos y asegúrese de que es superior a 1MΩ. Si la resistencia
no es correcta, no utilice el sistema hasta que se haya localizado y
reparado la fuga eléctrica. No aplique tensión en los terminales de las
transmisiones 1 y 2.
• Compruebe que las válvulas de servicio de la unidad exterior estén
totalmente abiertas y, a continuación, ponga en marcha el sistema.
• Compruebe que el interruptor de la fuente de alimentación principal
ha estado encendido durante más de 12 horas para calentar el aceite
del compresor mediante el calentador de aceite.
Preste atención a los siguientes aspectos mientras el sistema está
funcionando:
• No toque con la mano ninguna de las piezas situadas en la zona de
descarga del gas, ya que la cámara del compresor y las tuberías de
dicha zona se calientan hasta alcanzar temperaturas superiores a
90ºC.
• NO PULSE EL BOTÓN DEL INTERRUPTOR O INTERRUPTORES
MAGNÉTICOS, puede provocar un accidente grave.
• Deberá esperar como mínimo tres minutos después de apagar el
interruptor principal para poder tocar los componentes eléctricos.
33 PMML0389B rev.1 - 07/2016
Tamaño del cable de
Corriente
alimentación
máx. (A)
EN60 335-1
5,0 0,75 mm²
26,0 6,0 mm
26,0 6,0 mm²
26,0 6,0 mm²
13,0 4,0 mm²
13,0 4,0 mm²
13,0 4,0 mm²
de la página siguiente.
Tamaño del cable de
transmisión
EN60 335-1
2
0,75 mm²
• Compruebe que las válvulas de servicio de la tubería de gas y de
líquido están completamente abiertas.
• Compruebe que no existen fugas de refrigerante. Puede ocurrir que
las tuercas cónicas se aflojen debido a las vibraciones durante el
transporte.
• Compruebe que la tubería del refrigerante y el cableado eléctrico se
ajustan al mismo sistema.
• Confirme si el ajuste del conmutador DIP especificado en la tarjeta
de circuitos impresos de las unidades interiores y las exteriores es
correcto.
• Compruebe que las conexiones eléctricas de las unidades interiores
y exteriores están realizadas tal como se indica en el capítulo
"10 Cableado eléctrico".
!
P R E C A U C I Ó N
Confirme que los componentes eléctricos de la instalación (fusible
del interruptor principal, disyuntor sin fusible, disyuntores de fuga a
tierra, cables, conectores de conductos y terminales de cables) se han
seleccionado correctamente, de conformidad con los datos eléctricos
especificados en el catálogo técnico de la unidad. Asegúrese también
de que dichos componentes cumplen los códigos nacionales y locales.
CB ELB
(A) (Nº de polos/A/mA)
6
2/40/30
32
32
32
20
20 4/40/30
20
