ELEKTRISK LEDNINGSFØRING

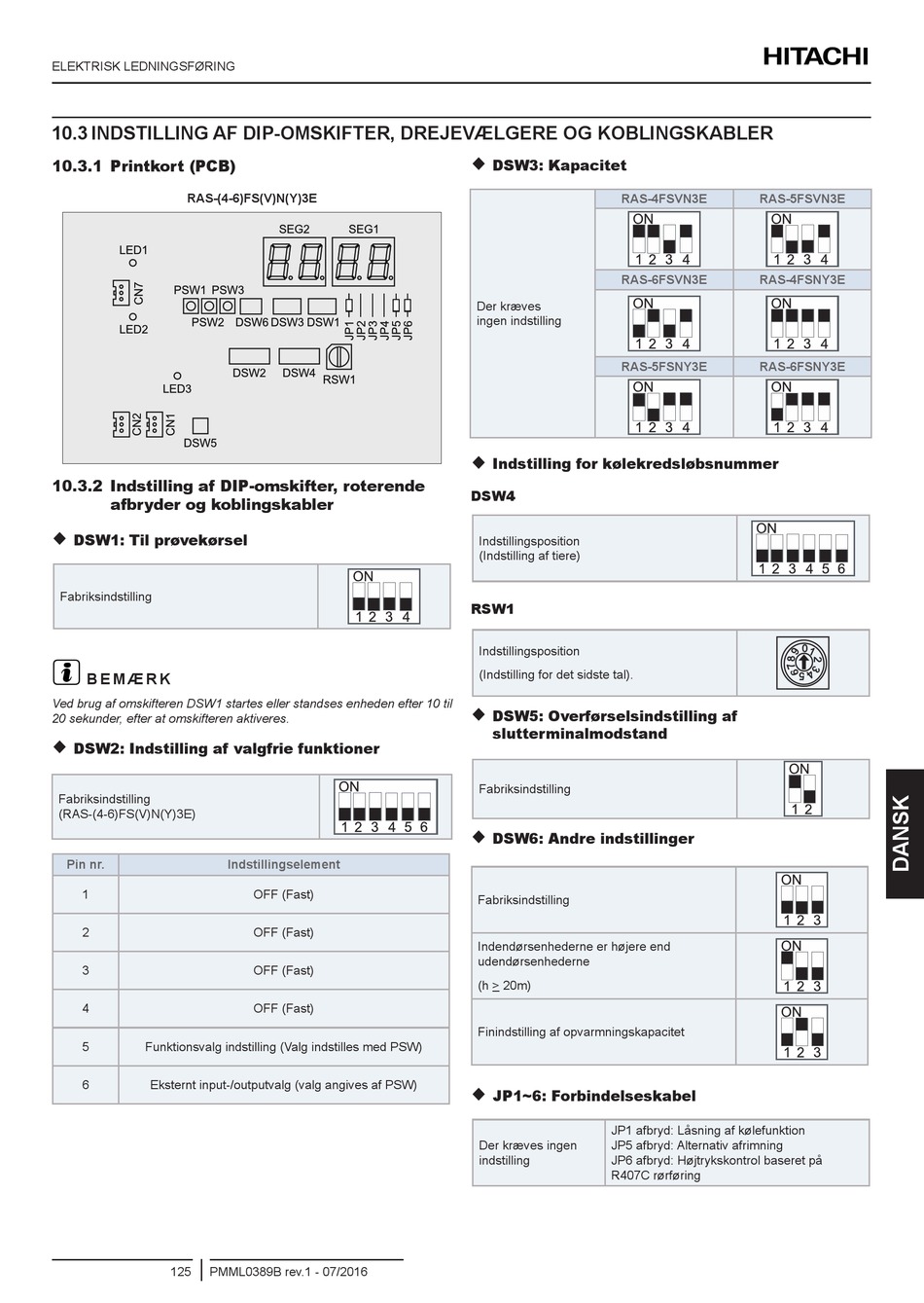

10.3 INDSTILLING AF DIP-OMSKIFTER, DREJEVÆLGERE OG KOBLINGSKABLER
10.3.1 Printkort (PCB)
RAS-(4-6)FS(V)N(Y)3E
10.3.2 Indstilling af DIP-omskifter, roterende
afbryder og koblingskabler

DSW1: Til prøvekørsel
Fabriksindstilling
?
B E M Æ R K
Ved brug af omskifteren DSW1 startes eller standses enheden efter 10 til
20 sekunder, efter at omskifteren aktiveres.

DSW2: Indstilling af valgfrie funktioner
Fabriksindstilling
(RAS-(4-6)FS(V)N(Y)3E)
Pin nr.
1
2
3
4
5 Funktionsvalg indstilling (Valg indstilles med PSW)
6 Eksternt input-/outputvalg (valg angives af PSW)
125 PMML0389B rev.1 - 07/2016
Indstillingselement
OFF (Fast)
OFF (Fast)
OFF (Fast)
OFF (Fast)

DSW3: Kapacitet
RAS-4FSVN3E
RAS-6FSVN3E
Der kræves
ingen indstilling
RAS-5FSNY3E

Indstilling for kølekredsløbsnummer
DSW4
Indstillingsposition
(Indstilling af tiere)
RSW1
Indstillingsposition
(Indstilling for det sidste tal).

DSW5: Overførselsindstilling af
slutterminalmodstand
Fabriksindstilling

DSW6: Andre indstillinger
Fabriksindstilling
Indendørsenhederne er højere end
udendørsenhederne
(h > 20m)
Finindstilling af opvarmningskapacitet

JP1~6: Forbindelseskabel
JP1 afbryd: Låsning af kølefunktion
Der kræves ingen JP5 afbryd: Alternativ afrimning
indstilling JP6 afbryd: Højtrykskontrol baseret på
R407C rørføring
RAS-5FSVN3E
RAS-4FSNY3E
RAS-6FSNY3E
