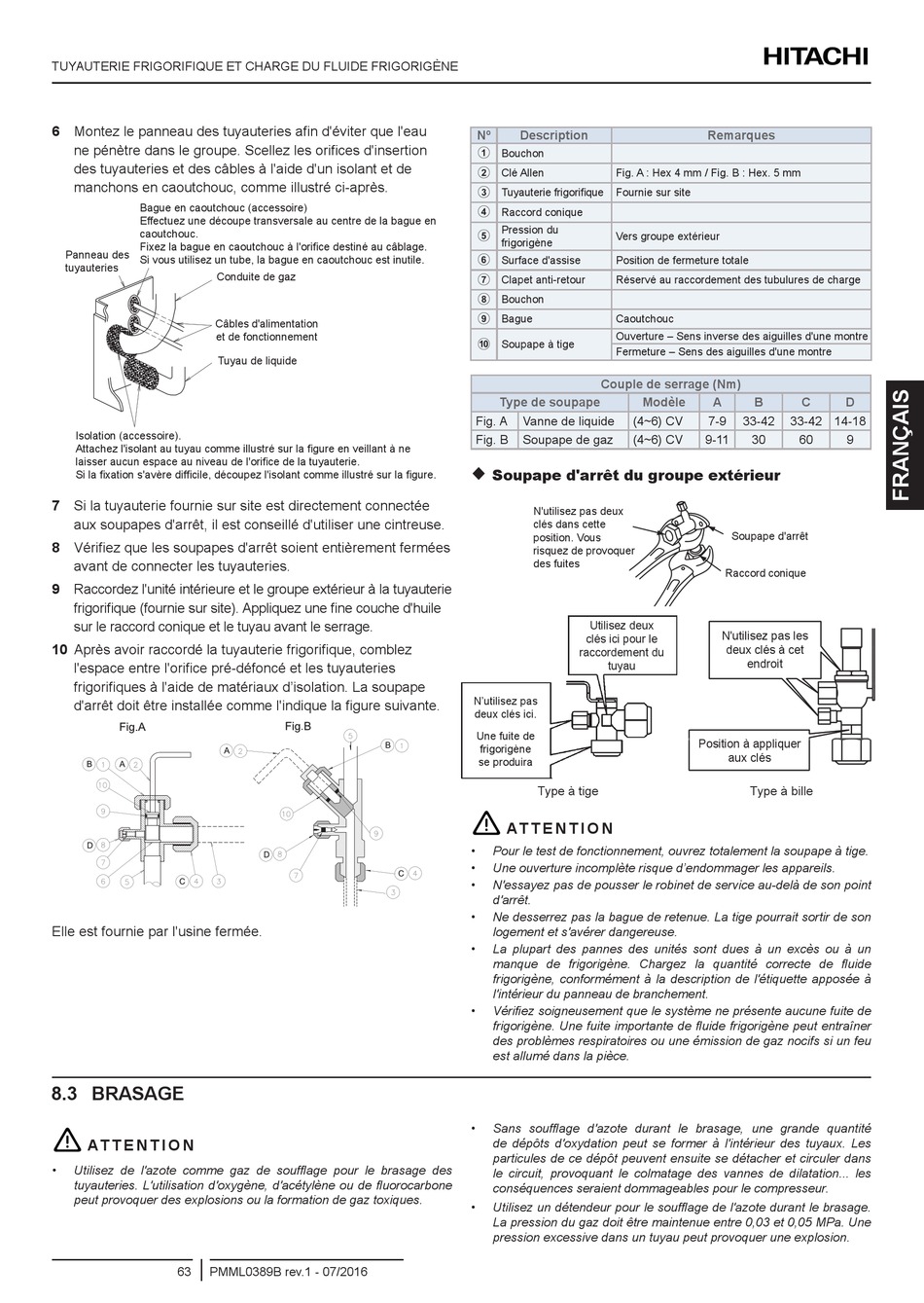

TUYAUTERIE FRIGORIFIQUE ET CHARGE DU FLUIDE FRIGORIGÈNE
6 Montez le panneau des tuyauteries afin d'éviter que l'eau
ne pénètre dans le groupe. Scellez les orifices d'insertion
des tuyauteries et des câbles à l'aide d'un isolant et de
manchons en caoutchouc, comme illustré ci-après.
Bague en caoutchouc (accessoire)
Effectuez une découpe transversale au centre de la bague en
caoutchouc.
Fixez la bague en caoutchouc à l'orifice destiné au câblage.
Panneau des
Si vous utilisez un tube, la bague en caoutchouc est inutile.
tuyauteries
Conduite de gaz
Câbles d'alimentation
et de fonctionnement
Tuyau de liquide
Isolation (accessoire).
Attachez l'isolant au tuyau comme illustré sur la figure en veillant à ne
laisser aucun espace au niveau de l'orifice de la tuyauterie.
Si la fixation s'avère difficile, découpez l'isolant comme illustré sur la figure.
7 Si la tuyauterie fournie sur site est directement connectée
aux soupapes d'arrêt, il est conseillé d'utiliser une cintreuse.
8 Vérifiez que les soupapes d'arrêt soient entièrement fermées
avant de connecter les tuyauteries.
9 Raccordez l'unité intérieure et le groupe extérieur à la tuyauterie
frigorifique (fournie sur site). Appliquez une fine couche d'huile
sur le raccord conique et le tuyau avant le serrage.
10 Après avoir raccordé la tuyauterie frigorifique, comblez
l'espace entre l'orifice pré-défoncé et les tuyauteries
frigorifiques à l'aide de matériaux d'isolation. La soupape
d'arrêt doit être installée comme l'indique la figure suivante.
Elle est fournie par l'usine fermée.
8.3 BRASAGE
!
AT T E N T I O N
Utilisez de l'azote comme gaz de soufflage pour le brasage des
tuyauteries. L'utilisation d'oxygène, d'acétylène ou de fluorocarbone
peut provoquer des explosions ou la formation de gaz toxiques.
63
PMML0389B rev.1 - 07/2016
Description
Bouchon
Clé Allen
Fig. A : Hex 4 mm / Fig. B : Hex. 5 mm
Tuyauterie frigorifique
Fournie sur site
Raccord conique
Pression du
Vers groupe extérieur
frigorigène
Surface d'assise
Position de fermeture totale
Clapet anti-retour
Réservé au raccordement des tubulures de charge
Bouchon
Bague
Caoutchouc
Ouverture – Sens inverse des aiguilles d'une montre
Soupape à tige
Fermeture – Sens des aiguilles d'une montre
Couple de serrage (Nm)
Type de soupape
Modèle
Fig. A
Vanne de liquide
(4~6) CV
Fig. B
Soupape de gaz
(4~6) CV

Soupape d'arrêt du groupe extérieur
N'utilisez pas deux
clés dans cette
position. Vous
risquez de provoquer
des fuites
Utilisez deux
clés ici pour le
raccordement du
tuyau
N'utilisez pas
deux clés ici.
Une fuite de
frigorigène
se produira
Type à tige
!
AT T E N T I O N
Pour le test de fonctionnement, ouvrez totalement la soupape à tige.
Une ouverture incomplète risque d'endommager les appareils.
N'essayez pas de pousser le robinet de service au-delà de son point
d'arrêt.
Ne desserrez pas la bague de retenue. La tige pourrait sortir de son
logement et s'avérer dangereuse.
La plupart des pannes des unités sont dues à un excès ou à un
manque de frigorigène. Chargez la quantité correcte de fluide
frigorigène, conformément à la description de l'étiquette apposée à
l'intérieur du panneau de branchement.
Vérifiez soigneusement que le système ne présente aucune fuite de
frigorigène. Une fuite importante de fluide frigorigène peut entraîner
des problèmes respiratoires ou une émission de gaz nocifs si un feu
est allumé dans la pièce.
Sans soufflage d'azote durant le brasage, une grande quantité
de dépôts d'oxydation peut se former à l'intérieur des tuyaux. Les
particules de ce dépôt peuvent ensuite se détacher et circuler dans
le circuit, provoquant le colmatage des vannes de dilatation... les
conséquences seraient dommageables pour le compresseur.
Utilisez un détendeur pour le soufflage de l'azote durant le brasage.
La pression du gaz doit être maintenue entre 0,03 et 0,05 MPa. Une
pression excessive dans un tuyau peut provoquer une explosion.
Remarques
A
B
C
D
7-9
33-42
33-42 14-18
9-11
30
60
9
Soupape d'arrêt
Raccord conique
N'utilisez pas les
deux clés à cet
endroit
Position à appliquer
aux clés
Type à bille
